Induktive Sensoren - Norm-Schaltabstand
IB121100
| Menge | Preis | Ersparnis |
|---|---|---|
| 1 | 51,90 € | – |
| 5 | 50,34 € | 3% / 1,56 € |
| 10 | 49,31 € | 5% / 2,60 € |
| 20 | 47,75 € | 8% / 4,15 € |
| 50 | 45,67 € | 12% / 6,23 € |
Auf Lager

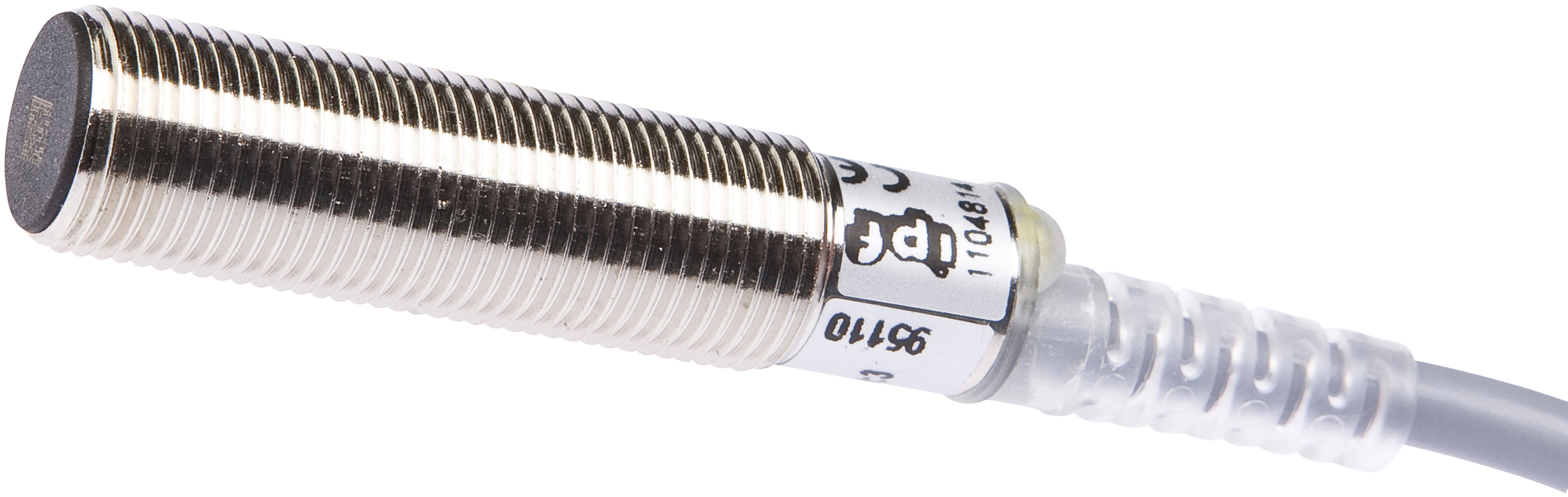

Sensor Induktiv, M12x1 52lang, bündig, Sn: 3, 10-30V DC, NPN NO, Kabel 2m PVC, IP67, Messing vernickelt
Inklusive 2x Mutter
Vergleichen
Induktive Sensoren - Norm-Schaltabstand
Induktive Näherungsschalter sind berührungslos arbeitende Sensoren. Sie erfassen sämtliche leitfähige Metalle, unabhängig davon, ob sie sich bewegen oder nicht. Der erreichbare Schaltabstand der Geräte ist dabei vom Objektmaterial und dessen Abmessungen abhängig. Die vibrationsunempfindlichen Sensoren können seitlich oder frontal angefahren werden. Induktive Näherungsschalter werden zur Anwesenheitsabfrage (z.B. Warengutträger), Positionierung (z.B. Ofenklappen), Zählung (z.B. Muttern / Schrauben), Drehzahlabfrage (z.B. an Zahnrädern), an Fördersystemen (z.B. Schlauchzuführungen) oder Abstandsmessungen (z.B. Einpresskontrolle) von metallischen Objekten eingesetzt.
Elektrische Eigenschaften
- Ausführung der Schaltfunktion
- Schließer (NO)
- Ausführung des elektrischen Anschlusses
- Kabel
- Ausführung des Schaltausgangs
- NPN
- Bemessungsschaltstrom
- 200mA
- Relative Hysterese
- 15%
- Korrekturfaktor (Alu)
- 0,3
- Korrekturfaktor (Cu)
- 0,2
- Korrekturfaktor (Ms)
- 0,4
- Korrekturfaktor (St37)
- 1
- Korrekturfaktor (VA)
- 0,7
- Kurzschlussfest
- Ja
- Leerlaufstrom
- 15mA
- Relative Wiederholgenauigkeit
- 10%
- Schaltabstand
- 3mm
- Schaltfrequenz
- 800Hz
- Spannungsabfall
- 2V
- Verpolungssicher
- Ja
- Betriebsspannung (DC)
- 10 - 30V
- Anzeige
- LED-Anzeige
Mechanische Eigenschaften
- Ader-Zahl
- 3
- Ausrichtung der Kabeleinführung
- axial
- Bauform
- Zylinder, Gewinde
- Gewindelänge
- 40mm
- Gewindesteigung
- 1mm
- Kabellänge
- 2m
- Kabelzuführung
- axial
- Länge
- 51,5mm
- Mechanische Einbaubedingung für Sensor
- bündig
- Oberfläche
- vernickelt
- Schutzart (IP)
- IP67
- Werkstoff der aktiven Fläche
- Kunststoff (PBT)
- Werkstoff des Gehäuses
- Messing
- Werkstoff des Kabelmantels
- Kunststoff (PVC)
- Gewindemaß
- M12
Sonstige Eigenschaften
- Umgebungstemperatur
- -25 - 70°C
- Referenzmedium / Objekt
- Normmessplatte FE360 12x12x1mm
Finden Sie Zubehör für IB121100
in diesen Produktgruppen:
Kabelstecker M8 3polig konfektionierbar
Kabelstecker M12 4polig konfektionierbar
Montagesystem Zylindrisch M12
Auf Lager
Auf Lager
Auf Lager
Auf Lager
Auf Lager
Montagesystem für AY000115
Auf Lager
Auf Lager
Klemmhalterung für IB12
Schutzschlauch
Sensortester
Stromversorgung 24V DC / 2 – 10A
Stromversorgung 24V DC / 100mA Schaltverstärker
Befestigung Bauform M12
Auf Lager
Auf Lager
Auf Lager
Auf Anfrage
Bestand knapp
Auf Anfrage
Schutzkappe Teflon M12
Bestand knapp
Umkehrstufen Klemme
Logikmodul Hutschiene
Datenblätter
Zeichnungen
Produktkonformität
-
pdfUKCA-KonformitätserklärungPDF-Datei, 475 KB
-
pdfMaterial CompliancePDF-Datei, 482 KB
-
pdfCE-KonformitätserklärungPDF-Datei, 254 KB
-
pdfUL-KonformitätserklärungPDF-Datei, 76 KB
-
pdfCCC-KonformitätserklärungPDF-Datei, 73 KB
-
pdfCSA-KonformitätserklärungPDF-Datei, 57 KB
Verschiedenes
| Klassifizierung | Klasse |
|---|---|
| eClass-7.0 | 27270101 |
| eClass-7.1 | 27270101 |
| eClass-8.0 | 27270101 |
| eClass-9.0 | 27270101 |
| eClass-9.1 | 27270101 |
| ETIM-6.0 | EC002714 |
| ETIM-7.0 | EC002714 |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| REACH-konform | Ja |
| OzDS-konform | Ja |
| POP-konform | Ja |
| TSCA-konform | Ja |
| IPF Produktgruppe | 203 Induktive Sensoren (diverse) |
| Verpackungsmaße | 77 x 25 x 123mm |
| Bruttogewicht | 100g |
| Zolltarifnummer | 85365019 |
| WEEE-Nummer | 40951076 |
