Magnetfeldsensoren - Sensoren für T-Nut

MZ070122

MZ070122
Listenpreis
58,30 €
Menge Preis Ersparnis
1 58,30 € –
5 56,55 € 3% / 1,75 €
10 55,39 € 5% / 2,92 €
20 53,64 € 8% / 4,66 €
50 51,30 € 12% / 7,00 €
Auf Lager
Sensor Magnetisch, Zylinder, 6,2mm T-Nut, 6,5x27x5mm, 10-30V DC, 1x PNP NO, M12-Kabelstecker 3polig 0,3m PUR (Polyurethan), IP67, Aluminium, LED, 2,8mT, Einbau von oben, Lage der Sensorfläche Gerätemitte
Anschlussbild

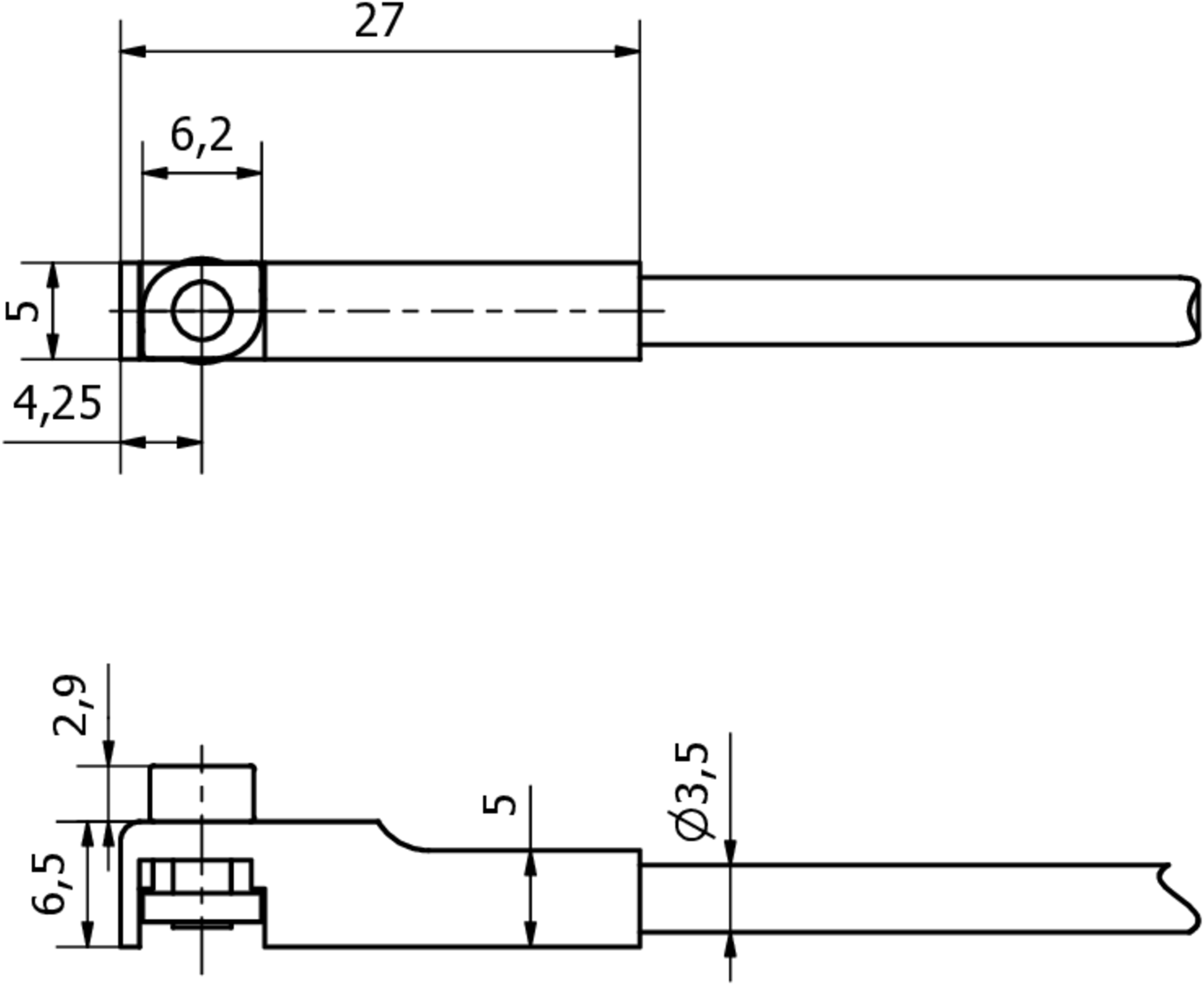

Maßskizze
3D-Modell
Vergleichen

Magnetfeldsensoren - Sensoren für T-Nut

Für viele Aufgaben in der Automatisierungstechnik ist es erforderlich, die Bewegungsvorgänge in pneumatischen und hydraulischen Zylindern zu erkennen und die Position des Kolbens exakt zu erfassen. Hier werden magnetische Zylindersensoren eingesetzt, die mittels Adaptern oder direkt von außen auf den Zylindern aufgesetzt werden.

Elektrische Eigenschaften

Anzahl der Schaltausgänge
1
Ausführung der Schaltfunktion
Schließer (NO)
Ausführung des elektrischen Anschlusses
Kabelstecker M12
Ausführung des Schaltausgangs
PNP
Bemessungsschaltstrom
150mA
Absolute Hysterese
1mm
Leerlaufstrom
15mA
Magnetische Empfindlichkeit
2,8mT
Polzahl
3
Schaltfrequenz
1.000Hz
Sensorfläche (aktiv)
Mittenbereich
Spannungsabfall
2V
Anzeige
LED-Anzeige
Schutzfunktionen
Kurzschlussschutz, Verpolungsschutz

Mechanische Eigenschaften

Bauform
Quader
Breite
5mm
Höhe
6,5mm
Kabellänge
0,3m
Länge
27mm
Lage der Sensorfläche
Gerätemitte
Montagezugang Zylindernut
von oben
Schutzart (IP)
IP67
Werkstoff des Gehäuses
Aluminium
Werkstoff des Kabelmantels
Kunststoff (PUR)
Umgebungsbeständigkeiten
Öle, Kühlschmiermittel, starke Erschütterungen/Bewegungen

Sonstige Eigenschaften

Geeignet für
6,2mm T-Nut
Zylinderausführung
mit T-Nut
Umgebungstemperatur
-25 - 70°C
Raue Umgebungsbedingungen
Ja
