Magnetfeldsensoren - Sensoren für C-Nut

MZR42109

MZR42109
Listenpreis
37,50 €
Menge Preis Ersparnis
1 37,50 € –
5 36,38 € 3% / 1,13 €
10 35,63 € 5% / 1,88 €
20 34,50 € 8% / 3,00 €
50 33,00 € 12% / 4,50 €
Bestand knapp

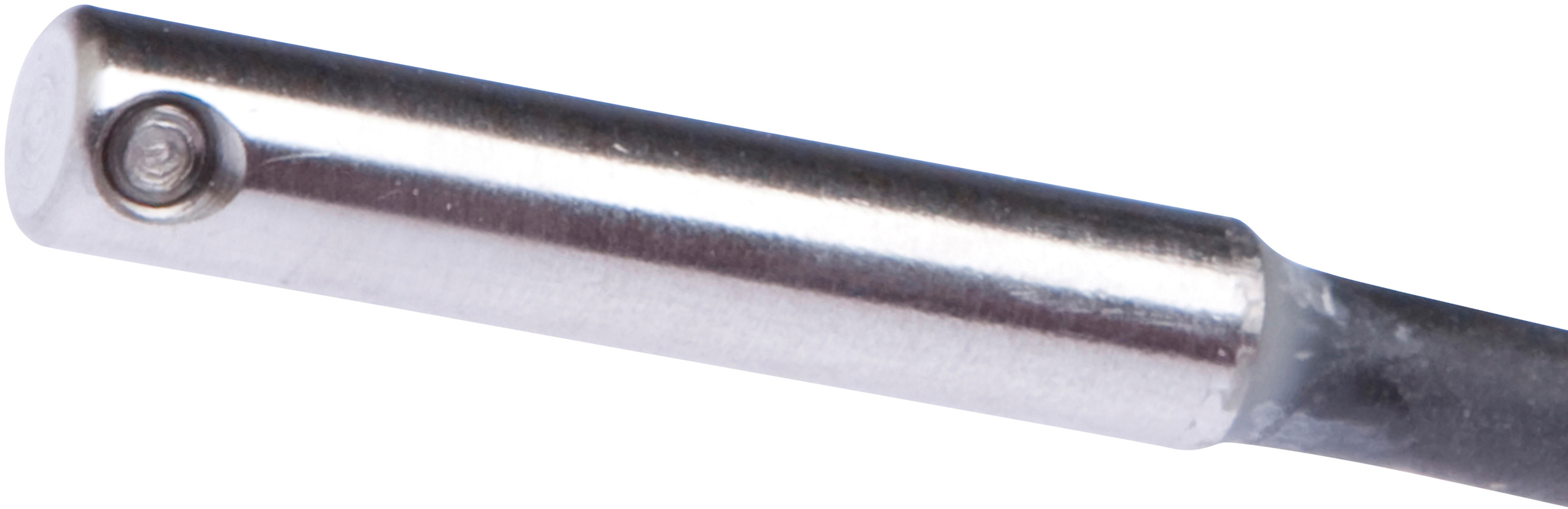

Sensor Magnetisch, Zylinder, 4,1mm Rundnut, Ø4mm 20lang, 10-30V DC, 1x PNP NO, Kabel 2m PUR (Polyurethan), IP67, VA, LED, 6mT, Einbau seitlich, Lage der Sensorfläche Geräterandbereich
Anschlussbild
3D-Modell
Vergleichen

Magnetfeldsensoren - Sensoren für C-Nut

Für viele Aufgaben in der Automatisierungstechnik ist es erforderlich, die Bewegungsvorgänge in pneumatischen und hydraulischen Zylindern zu erkennen und die Position des Kolbens exakt zu erfassen. Hier werden magnetische Zylindersensoren eingesetzt, die mittels Adaptern oder direkt von außen auf den Zylindern aufgesetzt werden.

Elektrische Eigenschaften

Anzahl der Schaltausgänge
1
Ausführung der Schaltfunktion
Schließer (NO)
Ausführung des elektrischen Anschlusses
Kabel
Ausführung des Schaltausgangs
PNP
Bemessungsschaltstrom
100mA
Absolute Hysterese
1mm
Leerlaufstrom
10mA
Magnetische Empfindlichkeit
6mT
Schaltfrequenz
1.000Hz
Sensorfläche (aktiv)
Randbereich
Spannungsabfall
2V
Absolute Wiederholgenauigkeit
0,1mm
Anzeige
LED-Anzeige
Schutzfunktionen
Verpolungsschutz

Mechanische Eigenschaften

Leitungsdurchmesser
2,5mm
Ader-Zahl
3
Bauform
Zylinder glatt
Kabellänge
2m
Länge
20,5mm
Lage der Sensorfläche
Geräterandbereich unterhalb der Leuchtdiode
Montagezugang Zylindernut
seitlich
Schutzart (IP)
IP67
Werkstoff des Gehäuses
Edelstahl 1.4305
Werkstoff des Kabelmantels
Kunststoff (PUR)
Durchmesser
4mm
Umgebungsbeständigkeiten
Öle, Kühlschmiermittel, starke Erschütterungen/Bewegungen

Sonstige Eigenschaften

Geeignet für
4,1mm C-Nut (Rundnut)
Zylinderhersteller
SMC
Umgebungstemperatur
-25 - 70°C
Raue Umgebungsbedingungen
Ja
