Optische Sensoren - Einweglichtschranken Sender
OS130070
| Menge | Preis | Ersparnis |
|---|---|---|
| 1 | 101,10 € | – |
| 5 | 98,07 € | 3% / 3,03 € |
| 10 | 96,05 € | 5% / 5,05 € |
| 20 | 93,01 € | 8% / 8,09 € |
| 50 | 88,97 € | 12% / 12,13 € |
Auf Lager
Sensor Optisch, Einweglichtschranke Sender, 64x12x12mm, Sn: 1m, 10-35V DC, M8-Steckverbinder 3polig, IP65, Messing vernickelt+Kunststoff, Infrarotlicht
Vergleichen
Optische Sensoren - Einweglichtschranken Sender
Optische Sensoren arbeiten berührungslos. Sie erfassen Objekte, unabhängig von ihrer Beschaffenheit (z.B. Form, Farbe, Oberflächenstruktur, Material). Die grundsätzliche Funktionsweise beruht auf dem Senden und Empfangen von Licht. Es werden drei Varianten unterschieden: 1. Die Einweglichtschranke besteht aus zwei separaten Geräten, einem Sender und einem Empfänger, die aufeinander ausgerichtet werden. Wenn der Lichtstrahl zwischen beiden Geräten unterbrochen wird, wechselt der im Empfänger integrierte Schaltausgang seinen Zustand. 2. Bei der Reflexlichtschranke befinden sich Sender und Empfänger in einem Gerät. Der gesendete Lichtstrahl wird von einem gegenüber zu montierenden Reflektor auf den Empfänger reflektiert. Sobald der Lichtstrahl unterbrochen wird wechselt der im Gerät integrierte Schaltausgang seinen Zustand. 3. Beim Lichttaster befinden sich Sender und Empfänger in einem Gerät. Der gesendete Lichtstrahl wird vom zu erfassenden Objekt reflektiert. Sobald der Empfänger das reflektierte Licht erfasst, wechselt der im Gerät integrierte Schaltausgang seinen Zustand.
Elektrische Eigenschaften
- Ausführung des elektrischen Anschlusses
- Steckverbinder M8
- Bereitschaftsverzögerung
- 15ms
- Leerlaufstrom
- 30mA
- Leerlaufstrom-Sender
- 30mA
- Polzahl
- 3
- Schaltabstand
- 0 - 1.000mm
- Verpolungssicher
- Ja
- Betriebsspannung (DC)
- 10 - 35V
- Anzeige
- LED-Anzeige
Mechanische Eigenschaften
- Bauform
- Quader
- Breite
- 12mm
- Höhe
- 64mm
- Länge
- 12mm
- Oberfläche
- vernickelt
- Schutzart (IP)
- IP65
- Werkstoff der aktiven Fläche
- Kunststoff
- Werkstoff des Gehäuses
- Messing
Optische Eigenschaften
- Lichtart
- Infrarotlicht
- Lichtstrahlform
- Punkt
- Wellenlänge der Lichtquelle
- 880nm
Sonstige Eigenschaften
- Besonderheiten
- mit Testeingang
- Lieferumfang
- Sender
- Umgebungstemperatur
- -5 - 70°C
- Ausführung
- Einweglichtschranke Sender
Finden Sie Zubehör für OS130070
in diesen Produktgruppen:
Adapter M8 Dose 3polig / M8 Stecker 4polig
Kabeldosen M8-Dose M8-Stecker 3adrig
Kabeldosen M8-Dose mit LED M8-Stecker 3adrig
Kabeldosen M8-Dose M12-Stecker 3adrig
Kabelstecker M8 3polig konfektionierbar
Kabeldosen M8-Dose mit LED M12-Stecker 3adrig
Kabeldosen M8 3polig konfektionierbar
Infrarot-Spotfinder
Auf Anfrage
Kabeldosen M8 3adrig
Montagesystem für AY000119
Auf Lager
Auf Lager
Adapter M8 Dose 3polig / M12 Stecker 3polig
Zubehör OS13
Empfänger Bauform 13
Schutzkappe Teflon M8
Bestand knapp
Befestigung Bauform 13
Datenblätter
Zeichnungen
-
jpgTechnische ZeichnungJPG-Datei, 351 KB
-
dwg2DDWG-Datei, 71 KB
-
stp3DSTP-Datei, 26 KB
-

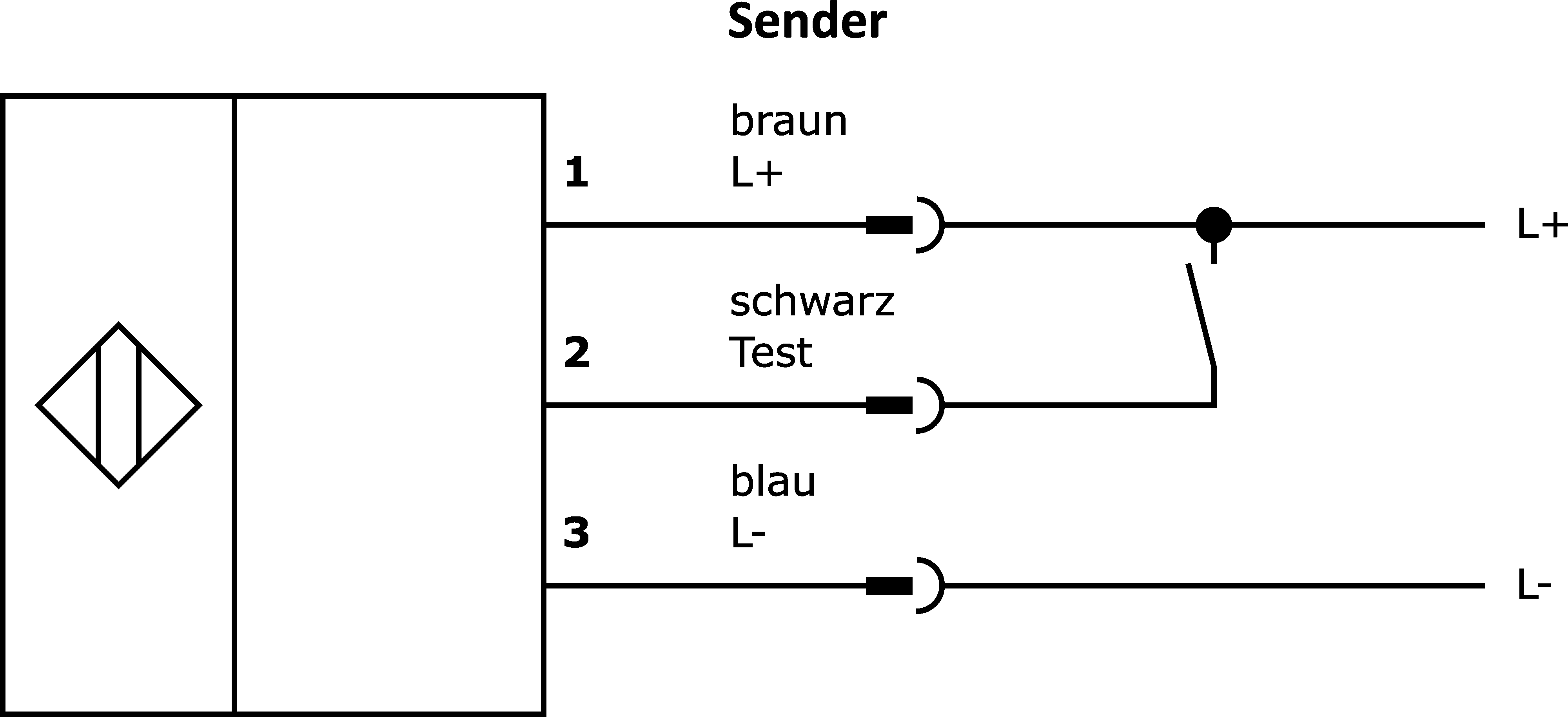

pngAnschlussbild InternetPNG-Datei, 8,8 KB
Produktkonformität
-
pdfUKCA-KonformitätserklärungPDF-Datei, 323 KB
-
pdfMaterial CompliancePDF-Datei, 482 KB
-
pdfCE-KonformitätserklärungPDF-Datei, 252 KB
-
pdfUL-KonformitätserklärungPDF-Datei, 76 KB
-
pdfCCC-KonformitätserklärungPDF-Datei, 73 KB
-
pdfCSA-KonformitätserklärungPDF-Datei, 57 KB
Verschiedenes
| Klassifizierung | Klasse |
|---|---|
| eClass-7.0 | 27270901 |
| eClass-7.1 | 27270901 |
| eClass-8.0 | 27270901 |
| eClass-9.0 | 27270901 |
| eClass-9.1 | 27270901 |
| ETIM-6.0 | EC002716 |
| ETIM-7.0 | EC002716 |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| REACH-konform | Ja |
| POP-konform | Ja |
| TSCA-konform | Ja |
| IPF Produktgruppe | 100 Optische Sensoren |
| Verpackungsmaße | 77 x 25 x 123mm |
| Bruttogewicht | 45g |
| Zolltarifnummer | 85365019 |
| WEEE-Nummer | 40951076 |
