Sicherheitssysteme - Lichtgitter - Körperschutz

OY360110

OY360110
Listenpreis
726,00 €
Auf Lager
Lichtgitter, 41x664x35mm, Feldhöhe 515, Auflösung 515mm, Sn: 0,3-50m, 24V DC, PNP NO, 500mA, M12-Steckverbinder 8polig/4polig, IP65, Aluminium lackiert+PMMA, Sicherheit
Inklusive Halter, Sender und Empfänger

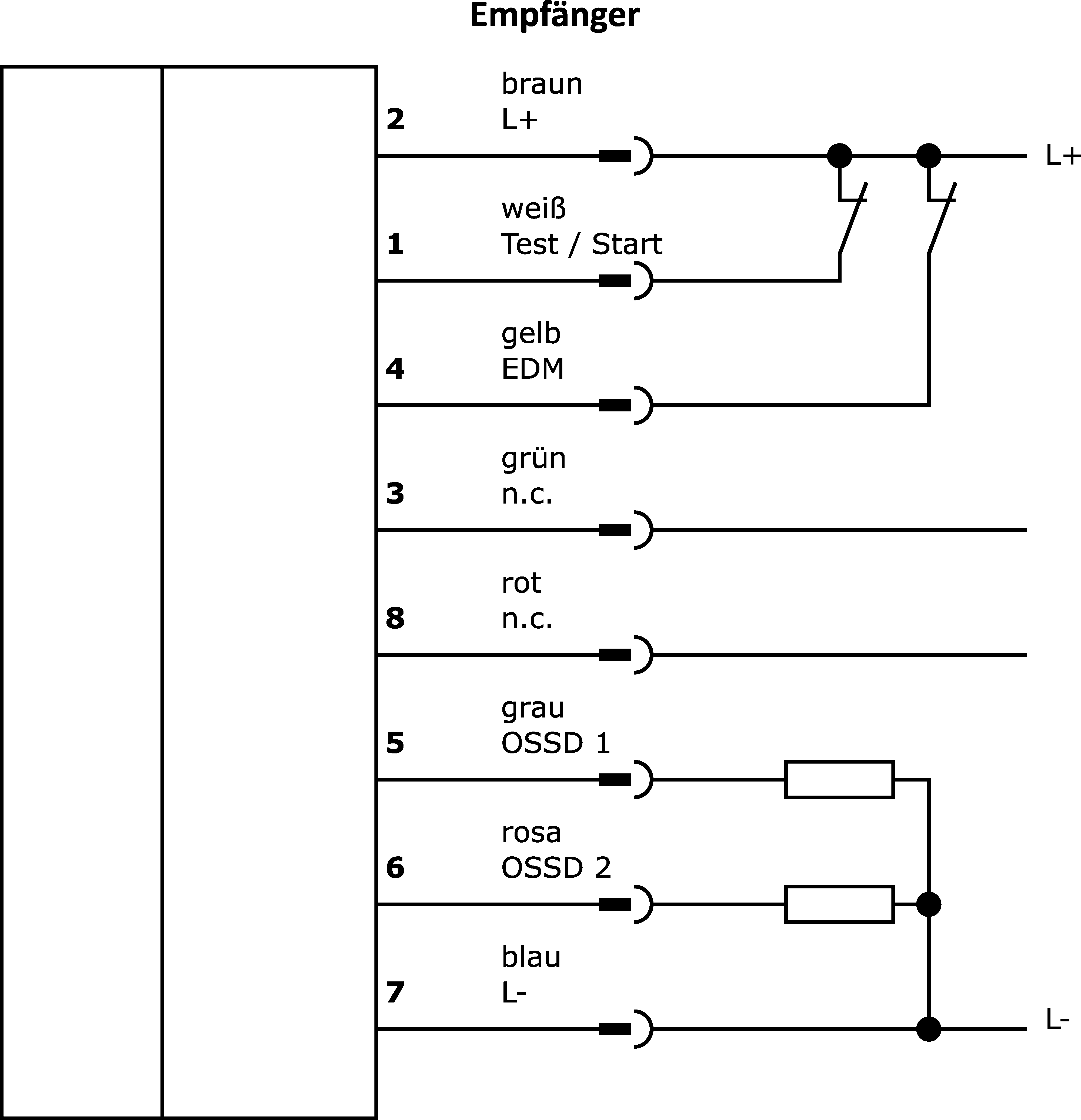

Anschlussbild
Maßskizze
3D-Modell
Vergleichen

Sicherheitssysteme - Lichtgitter - Körperschutz

Sicherheitslichtschranken eignen sich entsprechend den gültigen Normen zur Absicherung von Gefahrbereichen an Maschinen. Zur Verfügung stehen drei Gerätegruppen: Körperschutz (2-, 3-, und 4 Strahlen), Handschutz (Auflösung 30mm) und Fingerschutz (Auflösung 14mm). In jeder Gruppe werden Geräte mit unterschiedlichen Schutzfeldhöhen angeboten. Häufig finden diese Systeme Anwendung bei Förderanalgen, Schweißrobotern sowie bei Schneid- und Biegemaschinen.

Elektrische Eigenschaften

Anzahl der sicheren Halbleiter-Ausgänge
2
Auflösung
515mm
Ausführung der Schaltfunktion
Schließer (NO)
Ausführung des elektrischen Anschlusses
Steckverbinder M12
Ausführung des Schaltausgangs
OSSD, zweikanalig
Bemessungsschaltstrom
500mA
Leerlaufstrom-Empfänger
75mA
Leerlaufstrom-Sender
30mA
Polzahl-Empfänger
8
Polzahl-Sender
4
Reaktionszeit
14ms
Schaltabstand
300 - 50.000mm
Schutzklasse
III
Anzeige
LED-Anzeige
Schutzfunktionen
Kurzschlussschutz, Verpolungsschutz
Betriebsspannung
24VDC
Elektrischer Anschluss
Steckverbinder M12

Mechanische Eigenschaften

Breite
35mm
Feldhöhe
515mm
Höhe
41mm
Länge
664mm
Oberfläche
lackiert
Schutzart (IP)
IP65
Werkstoff der aktiven Fläche
Kunststoff (PMMA)
Werkstoff des Gehäuses
Aluminium
Abmessungen
664x35x41mm

Optische Eigenschaften

Strahlanzahl
2
Wellenlänge der Lichtquelle
880nm

Sonstige Eigenschaften

Funktionsumfang
Strahlcodierung, Überwachungsfunktion Nachgeschalteter Geräte, Wiederanlaufsperre
Geeignet für
Sicherheitsfunktionen
Luftfeuchtigkeit im Betrieb (nicht kondensierend)
15 - 95%
Sicherheitskategorie
Kategorie 4
Sicherheitstyp gemäß IEC 61496-1
4
Umgebungstemperatur
0 - 55°C
