Anschlusstechnik - Schnurschalter

VY062174

Listenpreis

43,10 €

Menge	Preis	Ersparnis
1	43,10 €	–
5	41,81 €	3% / 1,29 €
10	40,95 €	5% / 2,16 €
20	39,65 €	8% / 3,45 €
50	37,93 €	12% / 5,17 €

Auf Lager

Schalter, 0,6m, M8 Dose 3polig gerade, M8 Stecker 3polig gerade, 3x0,34mm², PUR (Polyurethan), Ø4,3mm, 60V, IP20

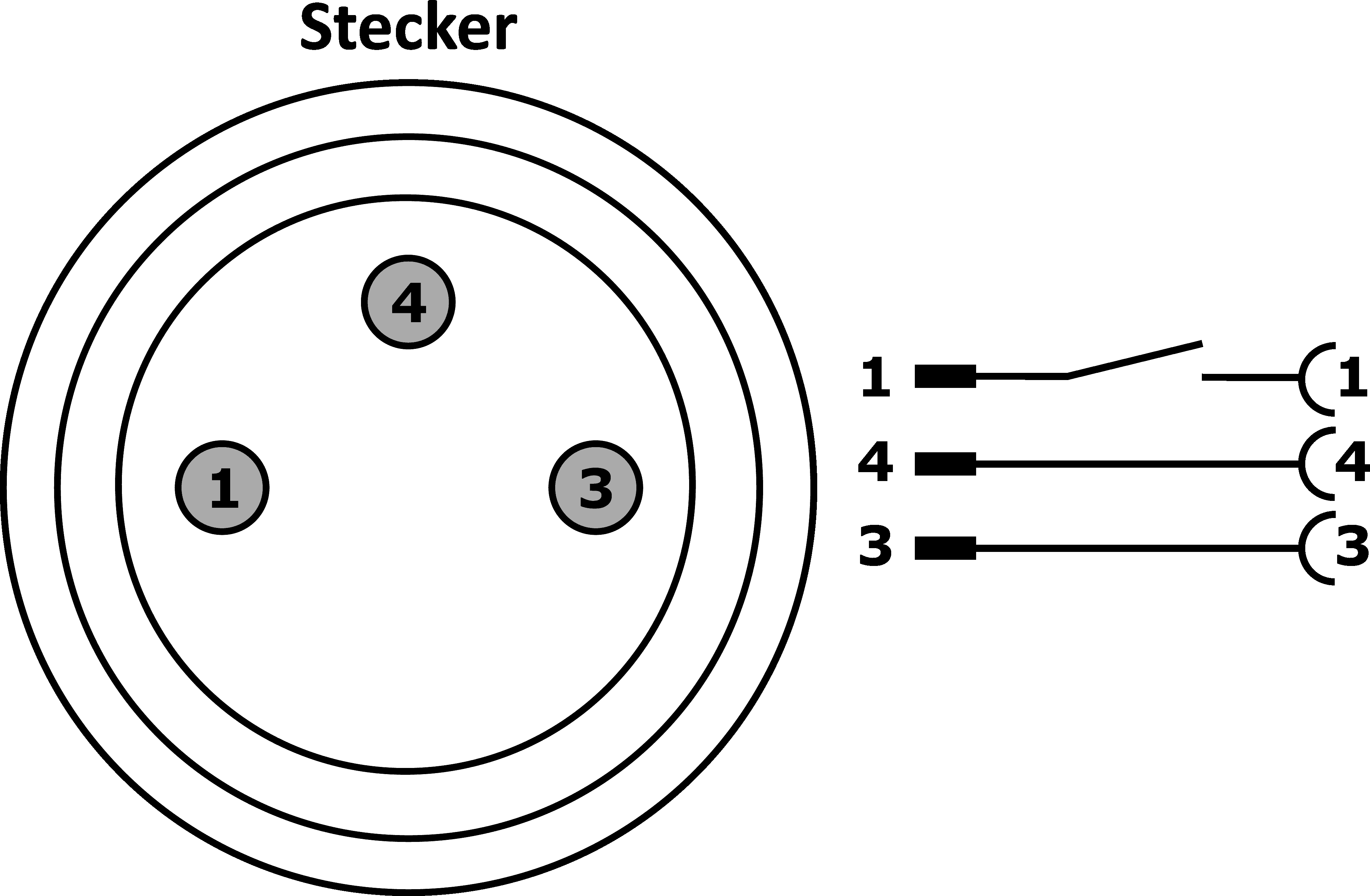

Anschlussbild

Maßskizze

3D-Modell

Vergleichen

Anschlusstechnik - Schnurschalter

ipf Kabeldosen dienen hauptsächlich dazu, den elektrischen Anschluss von Sensoren herzustellen. Bei diesem Produkt ist ein Schalter zwischen Stecker und Dose installiert, um beispielsweise LED-Leuchten ein- und auszuschalten.

Elektrische Eigenschaften

Ausführung des Steckkontaktes Anschluss A: Female (Buchse)

Ausführung des Steckkontaktes Anschluss B: Male (Stecker)

Ausführung elektrischer Anschluss A: M8

Ausführung elektrischer Anschluss B: M8

Polzahl Anschluss A: 3

Polzahl Anschluss B: 3

Mechanische Eigenschaften

Leitungsdurchmesser: 4,3mm

Aderaufbau: 42 x 0,1mm

Leiterquerschnitt: 0,34mm²

Ader-Zahl: 3

Kabellänge: 0,6m

Kabelzuführung Anschluss A: gerade

Kabelzuführung Anschluss B: gerade

Maximales Anzugsdrehmoment Anschluss A: 0,6Nm

Maximales Anzugsdrehmoment Anschluss B: 0,6Nm

Schutzart (IP): IP20

Werkstoff des Kabelmantels: Kunststoff (PUR)

Zul. Kabelaußentemperatur, fest verlegt: -25 - 80°C

Sonstige Eigenschaften

Anwendungen: Schleppkettentauglich

Datenblätter

Zeichnungen

Produktkonformität

Klassifizierung	Klasse
eClass-7.0	27144040
eClass-7.1	27144040
eClass-8.0	27144040
eClass-9.0	27144040
eClass-9.1	27144040
ETIM-6.0	EC000445
ETIM-7.0	EC000445

Merkmal	Wert
RoHS konform	Ja
REACH-konform	Ja
UL- / CSA-Zulassungsnummer	E509333
TSCA-konform	Ja
SCIP-Nummer	02a19814-641f-4f49-a2cd-c7af668205a6
IPF Produktgruppe	800 Verschiedenes
Verpackungsmaße	124 x 28 x 149mm
Bruttogewicht	70g
CO2-Fußabdruck	9,34kg CO₂e
Zolltarifnummer	85444290
WEEE-Nummer	40951076
