Combinación inteligente para el control de nivel
Los sensores y transmisores ultrasónicos de ipf supervisan los contenedores de silo
Para controlar de forma fiable el nivel de llenado de grandes recipientes se necesitan sensores con evaluación analógica. La solución ideal para esta tarea es un sensor ultrasónico de la serie UT30 en combinación con el versátil convertidor analógico BA050100 convertidor analógico de ipf electronic.

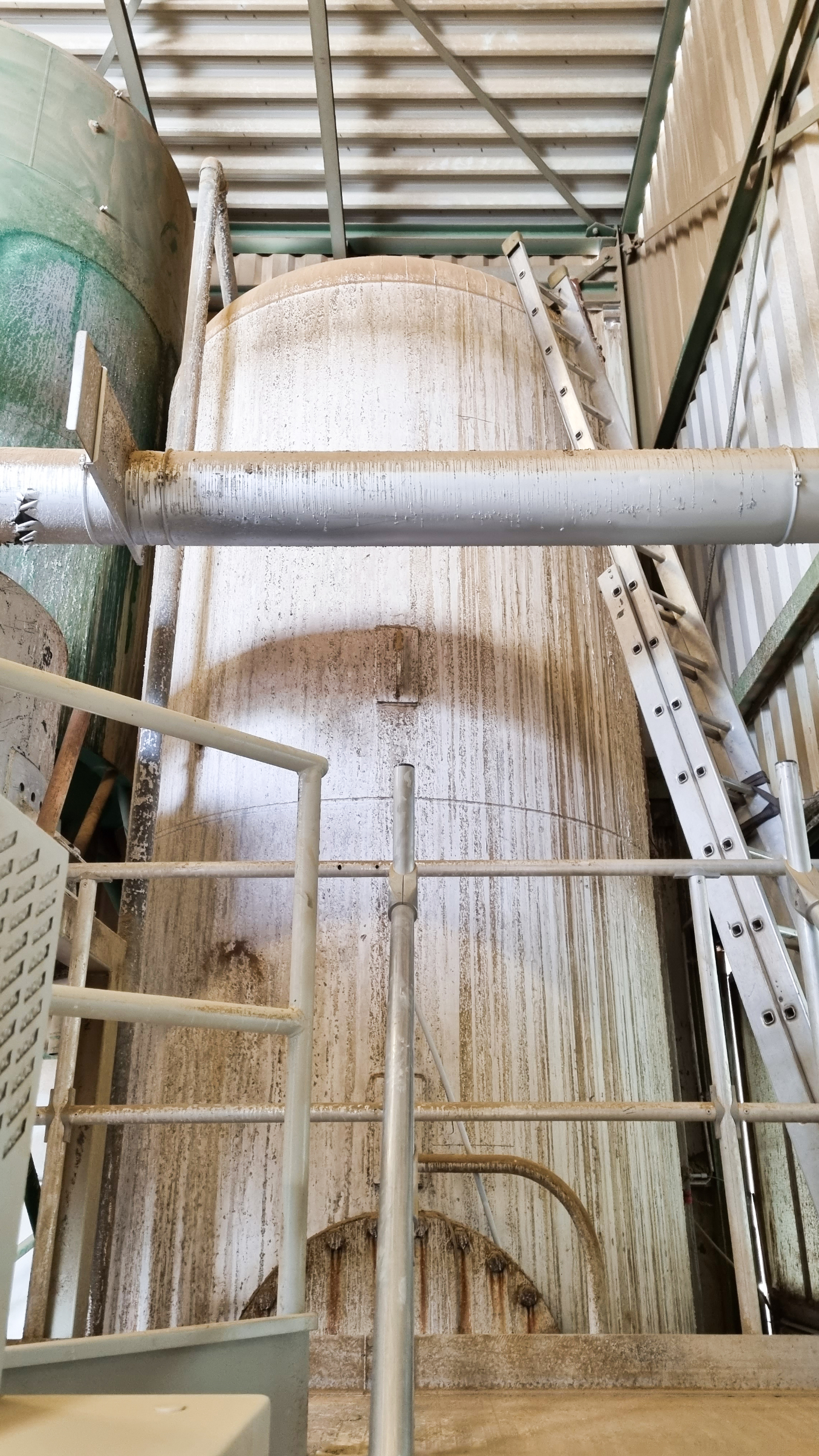

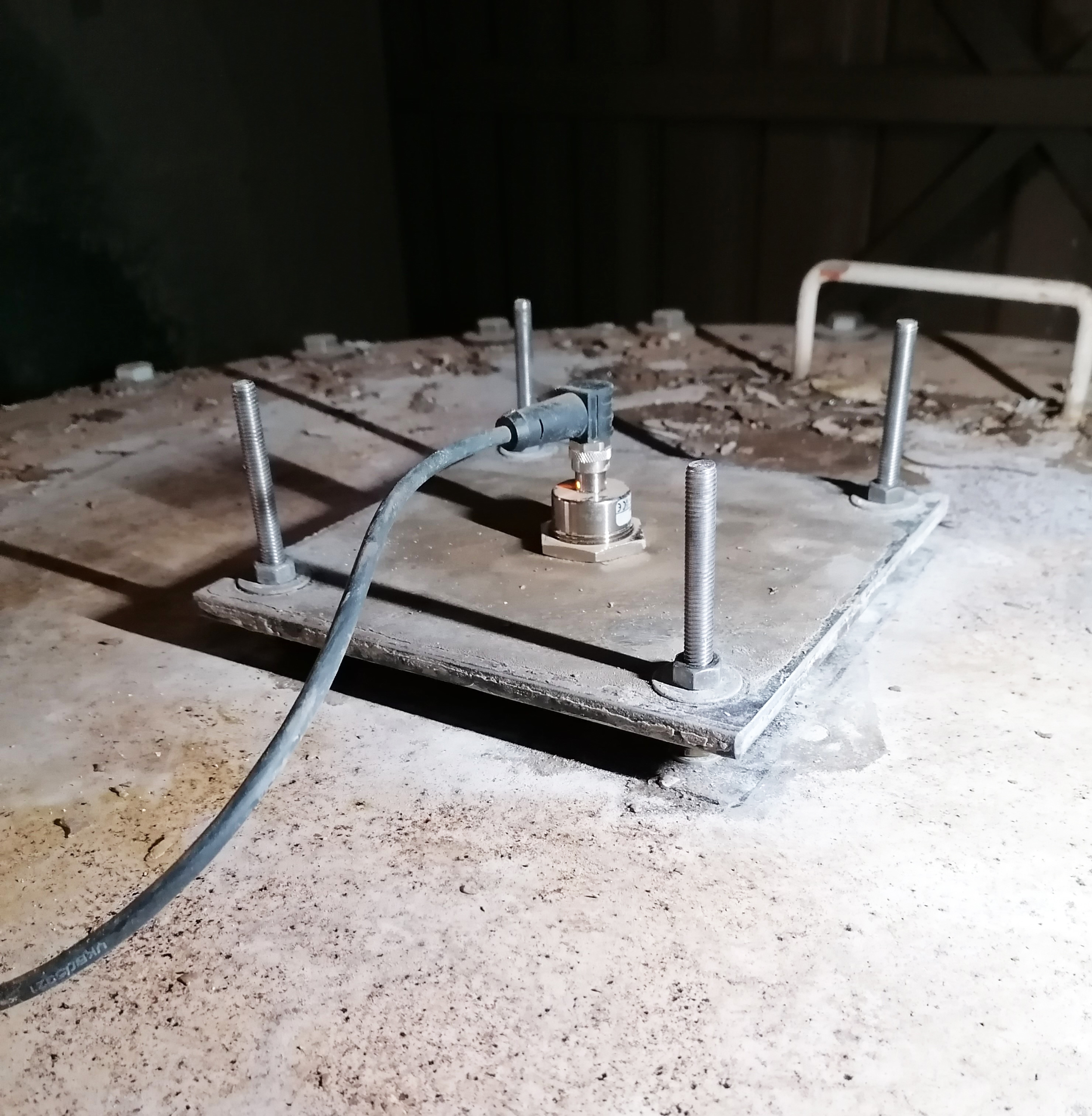

El escáner ultrasónico UT309023 con un rango de medición de 600 mm a 6.000 mm se monta en la zona de la tapa de un contenedor de silo de tal forma que el transductor del sensor y, por tanto, el haz de sonido se dirige hacia abajo, hacia el material que se desea detectar. El sensor funciona según el denominado método del tiempo de tránsito del eco. El sensor calcula la distancia exacta desde el sensor hasta la superficie del material en el contenedor y de vuelta al dispositivo basándose en el tiempo requerido por las ondas ultrasónicas y emite este valor a través de una señal analógica proporcional a la distancia. A través del modo teach o de la interfaz IO-Link integrada del UT309023 se puede conmutar fácilmente entre señales de corriente y de tensión. El análisis del nivel de llenado no requiere necesariamente un PLC, ya que también puede realizarse directamente a través del transductor de medición. BA050100 también puede utilizarse directamente.

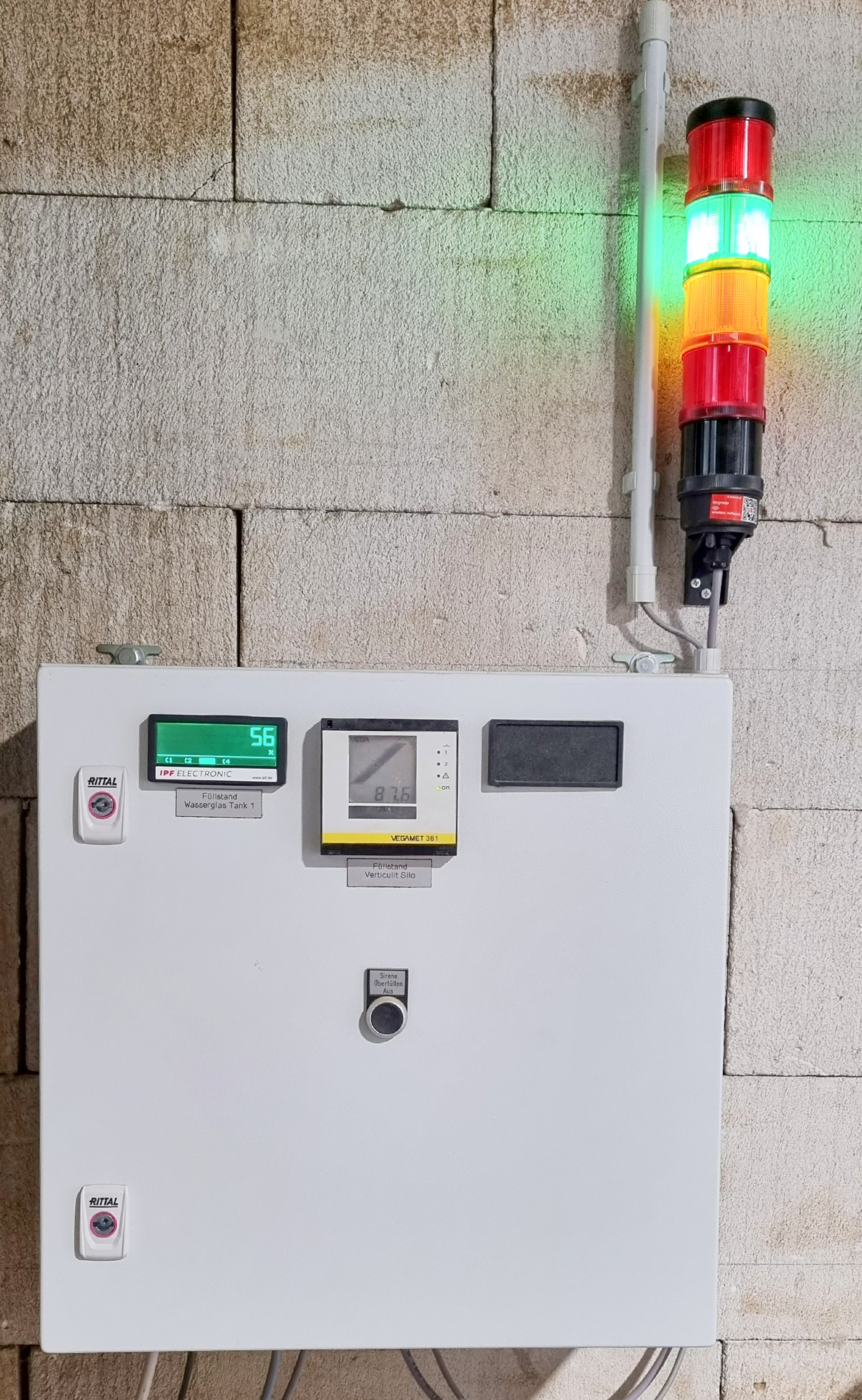

Con las dos entradas analógicas de 16 bits y las cuatro salidas digitales del BA050100 se puede realizar una aplicación de este tipo con poco esfuerzo. El transductor de medición, que puede ajustarse tanto a una señal de corriente como de tensión, se parametriza a través de la pantalla táctil situada en la parte frontal. Además, las cuatro salidas digitales se pueden asignar libremente a las entradas analógicas y se puede configurar un evento individual para cada salida. En este caso concreto, las salidas digitales controlan diferentes segmentos de color de una señal luminosa y una señal acústica, que se conmutan durante un breve periodo de tiempo mediante el ajuste de salida de impulsos cuando el depósito está lleno al 90 por ciento. Un ajuste adicional permite también mostrar en paralelo en la pantalla los procesos de conmutación de las luces indicadoras cambiando de color.
