MC120125
cantidad | precio | ahorros |
---|---|---|
1 | 487,90 € | – |
5 | 473,26 € | 3% / 14,64 € |
10 | 463,51 € | 5% / 24,40 € |
20 | 448,87 € | 8% / 39,03 € |
50 | 429,35 € | 12% / 58,55 € |
sensores de campo magnético - Sensores de proximidad
Los interruptores de proximidad magnéticos son sensores que operan sin contacto. Detectan objetos magnéticos o imanes, independientemente de si se mueven o no. Dado que los campos magnéticos atraviesan todos los materiales no magnetizables, los sensores pueden detectar imanes, a través de metal no ferroso, acero inoxidable, aluminio, plástico, paredes de madera o una gran concentración de suciedad. La distancia de conmutación alcanzable por los equipos depende de la fuerza que tenga el campo magnético actuante. Los sensores magnéticos se utilizan para el posicionamiento (p. ej. control de posición en dispositivos elevadores), control de la velocidad de rotación (p. ej. en cintas transportadoras o ruedas dentadas de engranajes a través de la carcasa de aluminio) o para la consulta de posición (p. ej. soportes de mercancías).
Datos eléctricos
- Cantidad de salidas de conmutación
- 1
- Ejecución de la función de conmutación
- Contacto NA
- Versión de la conexión eléctrica
- Conector M12
- Versión de la salida de conmutación
- PNP
- Corriente de conmutación asignada
- 200mA
- Procedimiento de ajuste
- Teach-In
- Histéresis absoluta
- 6mm
- A prueba de cortocircuitos
- Sí
- Corriente en vacío
- 20mA
- Sensibilidad magnética
- 2,8mT
- Número de polos
- 4
- Distancia de conmutación
- 40mm
- Frecuencia de conmutación
- 1.000Hz
- Caída de tensión
- 2V
- Con protección contra la inversión de polaridad
- No
- Tensión de servicio (CC)
- 10 - 30V
- Funciones de salida
- Punto de conmutación
- Pantalla
- pantalla LED
Datos mecánicos
- Diseño
- Cilindro, rosca
- Longitud de rosca
- 45mm
- Paso de rosca
- 1mm
- Longitud
- 72mm
- Grado de protección (IP)
- IP67
- Material de la superficie activa del sensor
- Acero inoxidable 1.4305
- Material de la carcasa
- Acero inoxidable 1.4305
- Dimensión de la rosca
- M12
- Diámetro
- 12mm
Otros datos
- Temperatura ambiente
- -25 - 70°C
- Condiciones ambientales adversas
- Sí
- Aceites y lubricantes refrigerantes
- Sí
Testers de sensores
Imanes para interruptores de proximidad magnéticos
Cajas de conexiones, toma M12 con LED, conector M12, de 4 hilos
Caja de conexiones M12, de 4 polos, confeccionable
Cajas de conexiones M12, de 5 polos, confeccionables
Cajas de conexiones M12, de 4 hilos
Cajas de conexiones M12, de 4 hilos, con blindaje
Cajas de conexiones M12, de 4 hilos con LED
Cajas de conexiones, toma M12, conector M12, de 4 hilos
Adaptador hembrilla M12, de 4 polos/ conector M8, de 4 polos
Fuente de alimentación 24V CC/amplificador de conmutación 100mA
Fijación, diseño M12
Sistema de montaje cilíndrico M12
Hojas técnicas
-
pdfFicha técnica del productoPDF-archivo, 42 KB
-
pdfFicha técnica del catálogoPDF-archivo, 1.2 MB
-
pdfFicha técnica automáticaPDF-archivo, 617 KB
Dibujos
-
jpgDibujo técnicoJPG-archivo, 211 KB
-
dwg2DDWG-archivo, 85 KB
-
stp3DSTP-archivo, 80 KB
-

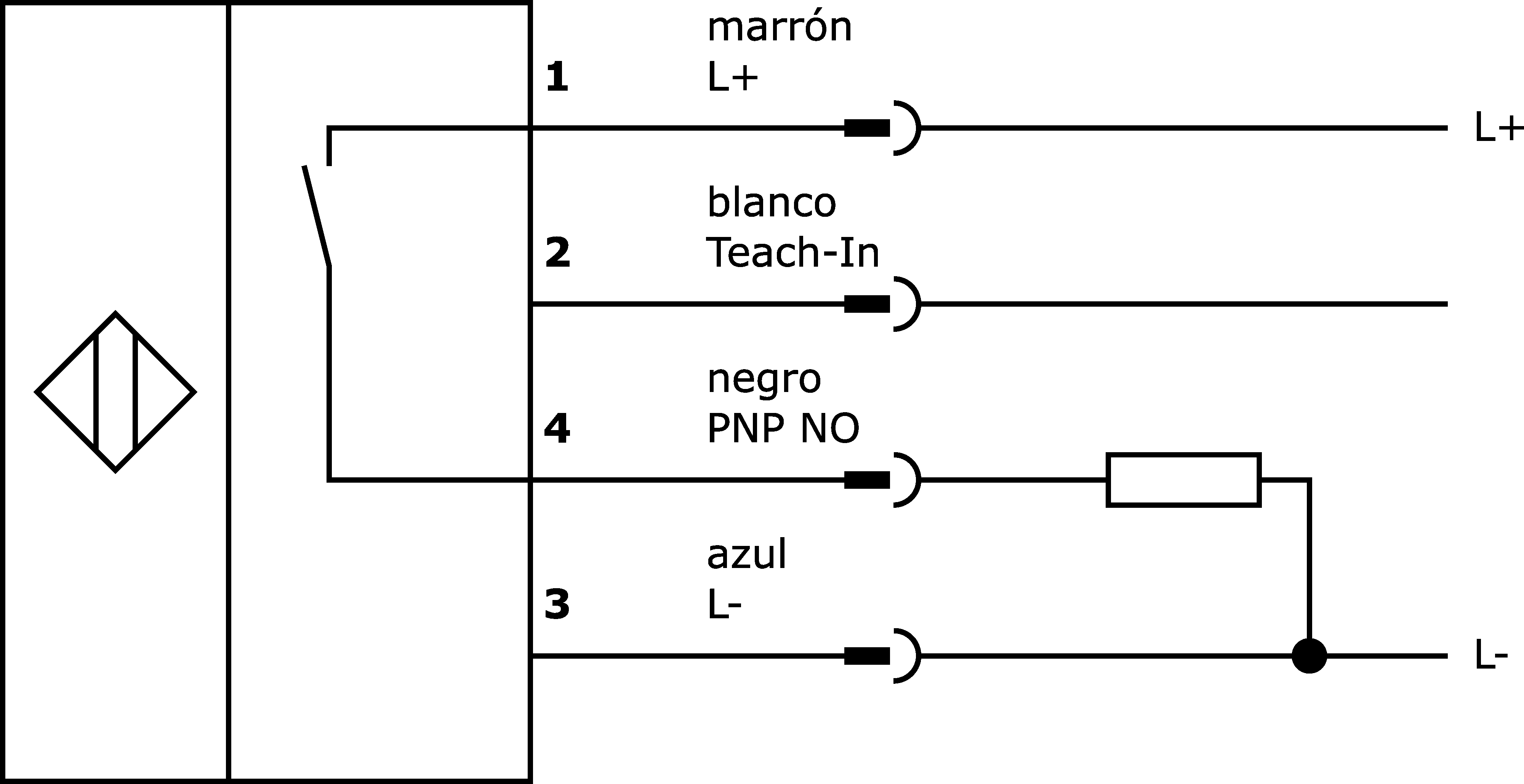

pngEsquema de conexiones InternetPNG-archivo, 9.9 KB
Conformidad de producto
-
pdfDeclaración de conformidad UKCAPDF-archivo, 324 KB
-
pdfConformidad del materialPDF-archivo, 406 KB
-
pdfDeclaración de conformidad CEPDF-archivo, 253 KB
-
pdfDeclaración de conformidad ULPDF-archivo, 76 KB
-
pdfDeclaración de conformidad CCCPDF-archivo, 73 KB
-
pdfDeclaración de conformidad CSAPDF-archivo, 57 KB
Otros
Enlaces
Clasificación | Clase |
---|---|
eClass-7.0 | 27270104 |
eClass-7.1 | 27270104 |
eClass-8.0 | 27270104 |
eClass-9.0 | 27270104 |
eClass-9.1 | 27270104 |
ETIM-6.0 | EC002544 |
ETIM-7.0 | EC002544 |
Propiedad | Valor |
---|---|
Conforme a RoHS | Sí |
Conforme a REACH | Sí |
Grupo de productos ipf | 230 Sensores magnéticos |
dimensiones de embalaje | 100 x 17 x 120mm |
Peso bruto | 40g |
Código arancelario | 85365019 |
WEEE número | 40951076 |
