OR18A923
| cantidad | precio | ahorros |
|---|---|---|
| 1 | 95,30 € | – |
| 5 | 92,44 € | 3% / 2,86 € |
| 10 | 90,54 € | 5% / 4,77 € |
| 20 | 87,68 € | 8% / 7,62 € |
| 50 | 83,86 € | 12% / 11,44 € |
Limitado
sensor óptico, reflexivo, M18x1 82largo, Luz roja polarizada, Punto, Ajuste manual, Sn: 100-4500, 10-30V DC, PNP Contacto NC/NA, Conector M12 4polos, IP67, Latón niquelado+PMMA, Con filtro de polarización
Inclusive Tuerca
Comparar
Sensores ópticos - Fotocélulas reflexivas
Los sensores ópticos operan sin contacto. Estos detectan objetos independientemente de su naturaleza (p. ej. forma, color, estructura de la superficie, material). El modo de funcionamiento básico se basa en el envío y la recepción de luz. Se distinguen tres modelos: 1. La fotocélula de barrera está formada por dos equipos separados, un emisor y un receptor, los cuales están alineados entre sí. Cuando se interrumpe el haz de luz entre ambos equipos, la salida de conmutación integrada en el receptor cambia de estado. 2. En la fotocélula reflexiva el emisor y el receptor están dentro de un equipo. El haz de luz emitido se refleja en el receptor mediante un reflector que hay que montar enfrente. Cuanto se interrumpe el haz de luz, la salida de conmutación integrada en el equipo cambia de estado. 3. En la fotocélula autorreflexiva, el emisor y el receptor están dentro de un equipo. El haz de luz emitido es reflejado por el objeto a detectar. En cuanto el receptor detecta la luz reflejada, la salida de conmutación integrada en el equipo cambia de estado.
Características ópticas
- Tipo de luz
- Luz roja polarizada
- Forma del haz de luz
- Punto
- Longitud de onda del sensor
- 660nm
Datos eléctricos
- Tiempo de respuesta/caída
- 0,5ms
- Tipo de función de conmutación
- Contacto normalmente cerrado/contacto normalmente abierto

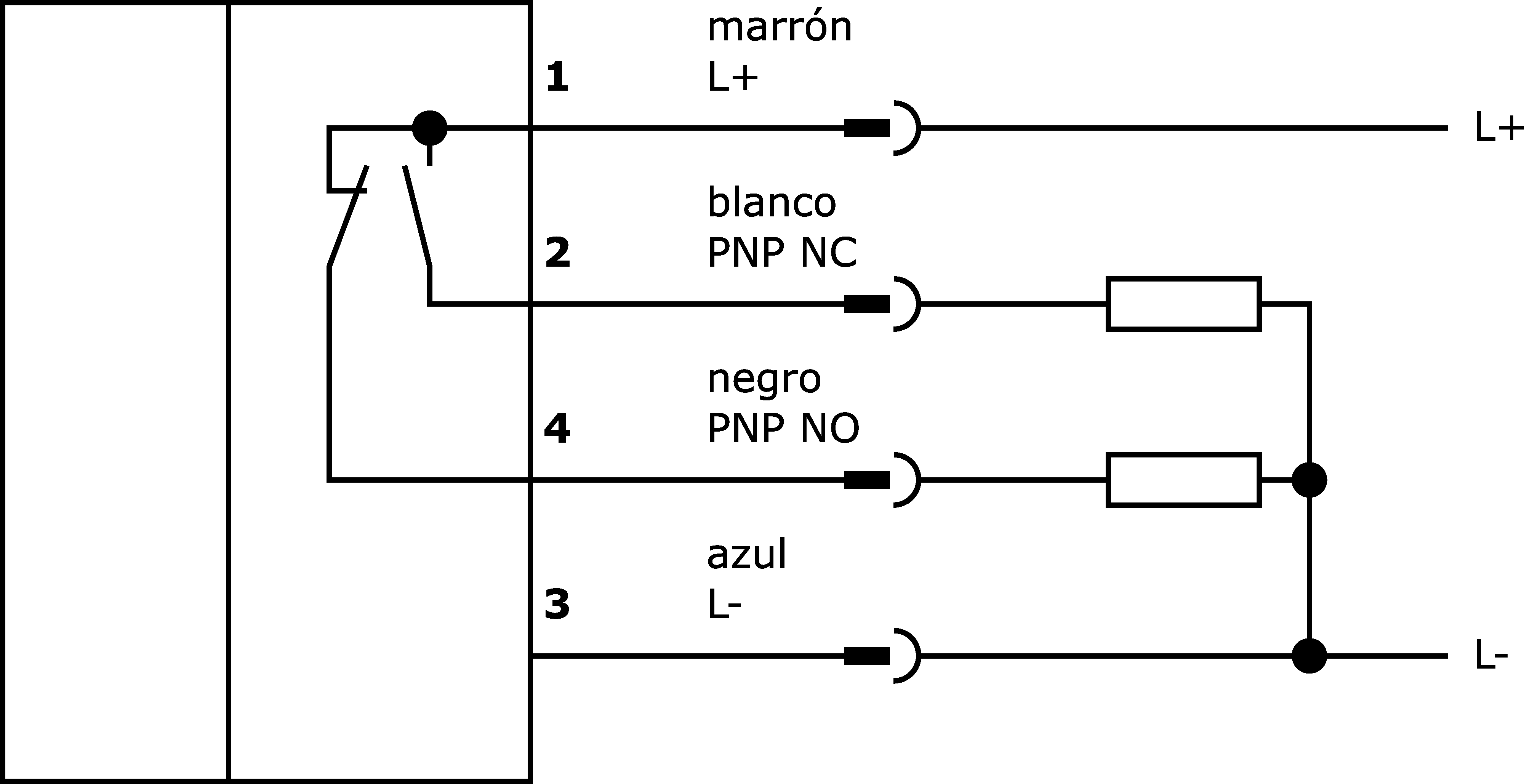

- Tipo de conexión eléctrica
- Conector M12
- Versión de la salida de conmutación
- PNP
- Corriente de conmutación asignada
- 100mA
- Procedimiento de ajuste
- Potenciómetro
- Corriente en vacío
- 35mA
- Número de polos
- 4
- Distancia de conmutación
- 100 - 4.500mm
- Frecuencia de conmutación
- 1.000Hz
- Caída de tensión
- 2V
- Función de escaneo
- de conmutación claridad/oscuridad
- Tiempo de caída
- 0,5ms
- Funciones de salida ajustables
- Punto de conmutación
- Pantalla
- pantalla LED
- Funciones de protección
- Protección contra cortocircuitos, Protección contra polaridad inversa
Datos mecánicos
- Diseño
- Cilindro, rosca
- Paso de rosca
- 1mm
- Longitud
- 81,5mm
- Temperatura de almacenamiento
- -25 - 70°C
- Superficie
- niquelado
- Grado de protección (IP)
- IP67
- Material de la superficie activa del sensor
- Plástico (PMMA)
- Material de la carcasa
- Latón
- Dimensión de la rosca
- M18
Otros datos
- Rango de funciones
- Supresión de interferencias
- Temperatura ambiente
- -25 - 55°C
- Medio / objeto de referencia
- AO000007
