Sensores láser - Medición de distancias
PT169070
| cantidad | precio | ahorros |
|---|---|---|
| 1 | 964,80 € | – |
| 5 | 935,86 € | 3% / 28,94 € |
| 10 | 916,56 € | 5% / 48,24 € |
| 20 | 887,62 € | 8% / 77,18 € |
| 50 | 849,02 € | 12% / 115,78 € |
Disponible
sensor láser, sensor, 37x34x12mm, sn:16-26mm, triangulación, 12-28v dc, 4 ma ... 20 ma, io-link, conector m8 4polos, ip67, fundición a presión de zinc+vidrio, diodo láser, luz roja, punto, teach-in
Comparar
Sensores láser - Medición de distancias
Los sensores ópticos operan sin contacto. Estos detectan objetos independientemente de su naturaleza (p. ej. forma, color, estructura de la superficie, material). El modo de funcionamiento básico se basa en el envío y la recepción de luz. Se distinguen tres modelos: 1. La fotocélula de barrera está formada por dos equipos separados, un emisor y un receptor, los cuales están alineados entre sí. Cuando se interrumpe el haz de luz entre ambos equipos, la salida de conmutación integrada en el receptor cambia de estado. 2. En la fotocélula reflexiva el emisor y el receptor están dentro de un equipo. El haz de luz emitido se refleja en el receptor mediante un reflector que hay que montar enfrente. Cuanto se interrumpe el haz de luz, la salida de conmutación integrada en el equipo cambia de estado. 3. En la fotocélula autorreflexiva, el emisor y el receptor están dentro de un equipo. El haz de luz emitido es reflejado por el objeto a detectar. En cuanto el receptor detecta la luz reflejada, la salida de conmutación integrada en el equipo cambia de estado.
Características ópticas
- Clase de láser
- Clase 1
- Tipo de luz
- Diodo láser, luz roja
- Forma del haz de luz
- Punto
- Longitud de onda del sensor
- 660nm
- Diámetro del punto luminoso en el punto focal
- 0,16mm
Datos eléctricos
- Tiempo de respuesta/caída
- 0,4ms
- Versión de la salida analógica
- 4 - 20mA
- Versión de la conexión eléctrica
- Conector M8
- Versión de la salida de conmutación
- Push-pull
- Corriente de conmutación asignada
- 100mA
- Procedimiento de ajuste
- Teach-In
- Potencia del láser
- 1mW
- Corriente en vacío
- 100mA
- Número de polos
- 4
- Divergencia relativa de linealidad
- 0,08%
- Frecuencia de conmutación
- 5.000Hz
- Tiempo de caída
- 0,4ms
- Repetibilidad absoluta
- 0,001mm
- Principio de medición
- triangulación
- Interfaz de comunicación admitida
- IO-Link
- Rango de medición
- 16 - 26mm
- Pantalla
- pantalla LED
Datos mecánicos
- Diseño
- Cubo
- Ancho
- 13mm
- Altura
- 37mm
- Longitud
- 34,5mm
- Máximo par de apriete
- 0,6Nm
- Grado de protección (IP)
- IP67
- Material de la superficie activa del sensor
- Vidrio
- Material de la carcasa
- Fundición a presión de zinc
Otros datos
- Temperatura ambiente
- -10 - 50°C
- Medio / objeto de referencia
- material con un 90% de reflectividad
- Versión IO-Link
- V1.1
Encuentre accesorios para PT169070
en estos grupos de productos:
Montaje
Fijación, diseño 16
Disponible
Sistema de montaje para AY000118
Disponible
Otros sensores
Fuente de alimentación 24V CC/2 – 10A
Tecnología de conexión
Cajas de conexiones M8, de 4 hilos
Cajas de conexiones M8, de 4 polos, confeccionables
Cajas de conexiones, toma M8, conector M12, de 4 hilos
Cajas de conexiones, toma M8, conector M8, de 4 hilos
Hojas técnicas
Manuales
-
pdfManual de instrucciones del productoPDF-archivo, 1.2 MB
-
pdfManual de instrucciones abreviadoPDF-archivo, 602 KB
Dibujos

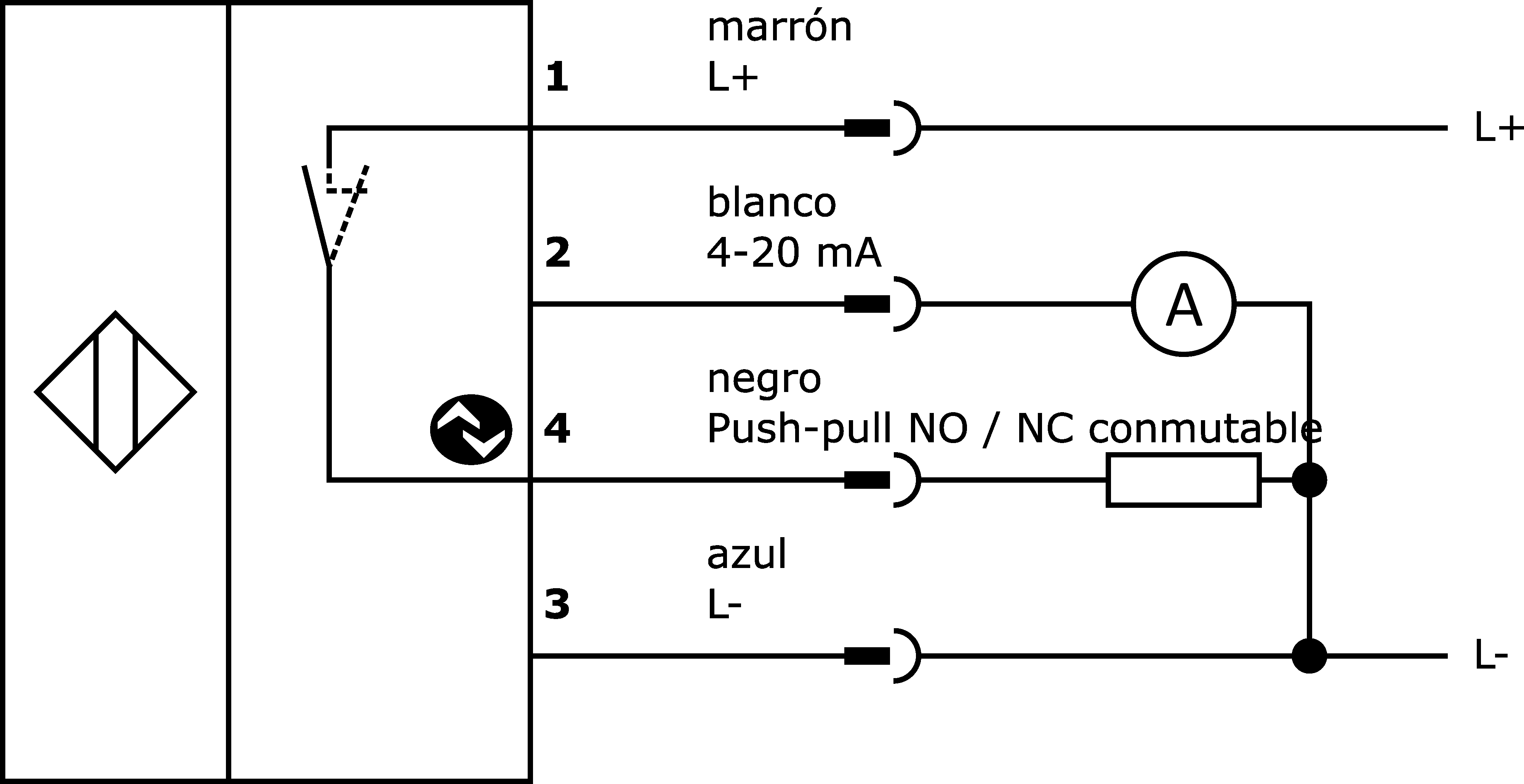

Interfaces
Conformidad de producto
-
pdfDeclaración de conformidad ULPDF-archivo, 433 KB
-
pdfDeclaración de conformidad CSAPDF-archivo, 433 KB
-
pdfDeclaración de conformidad UKCAPDF-archivo, 475 KB
-
pdfConformidad del materialPDF-archivo, 483 KB
-
pdfDeclaración de conformidad de la UEPDF-archivo, 256 KB
-
pdfDeclaración de conformidad CCCPDF-archivo, 248 KB
Folleto del producto
-
pdfFlyer IO-LinkPDF-archivo, 8.2 MB
-
pdfSoluciones de sensores para la industria cinematográficaPDF-archivo, 2.7 MB
-
pdfProductos que inspiranPDF-archivo, 8.5 MB
Libro Blanco
| Clasificación | Clase |
|---|---|
| eClass-7.0 | 27270801 |
| eClass-7.1 | 27270801 |
| eClass-8.0 | 27270801 |
| eClass-9.0 | 27270801 |
| eClass-9.1 | 27270801 |
| ETIM-6.0 | EC001825 |
| ETIM-7.0 | EC001825 |
| Propiedad | Valor |
|---|---|
| Conforme a RoHS | Sí |
| Conforme a REACH | Sí |
| Número de homologación UL / CSA | E486083 |
| Conforme con OzDS | Sí |
| Conforme con POP | Sí |
| Conforme con TSCA | Sí |
| Grupo de productos ipf | 169 Sensores láser (analógicos) |
| dimensiones de embalaje | 90 x 30 x 135mm |
| Peso bruto | 82g |
| 0,34kg CO₂e | |
| Código arancelario | 85365019 |
