AY000118
Příslušenství Snímač, Upevňovací sada, Kov, Kulový kloub
Na skladě
Laserové senzory - Měření vzdálenosti
PT169070
| Množství | Cena | Úspory |
|---|---|---|
| 1 | 964,80 € | – |
| 5 | 935,86 € | 3% / 28,94 € |
| 10 | 916,56 € | 5% / 48,24 € |
| 20 | 887,62 € | 8% / 77,18 € |
| 50 | 849,02 € | 12% / 115,78 € |
Na skladě
Snímač Laser, Difuzní snímač, 37x34x12mm, Sn:16-26mm, Triangulace, 12-28V DC, 4 mA ... 20 mA, IO-Link, Konektor M8 4pólový, IP67, Zinkový tlakový odlitek+Sklo, Laserová dioda, červené světlo, Bod, Teach-In
Porovnat
Laserové senzory - Měření vzdálenosti
Optické snímače pracují bezkontaktně. Zachycují objekty bez ohledu na jejich vlastnosti (např. tvar, barvu, strukturu povrchu, materiál). Jejich základní funkčnost je založena na přenosu a příjmu světla. Rozlišují se tři varianty: 1. Jednocestná světelná závora se skládá ze dvou oddělených zařízení, vysílače a přijímače, které jsou navzájem sladěny. Když je světelný paprsek mezi oběma zařízeními přerušen, spínací výstup integrovaný v přijímači mění jeho stav. 2. V případě odrazové světelné závory se vysílač a přijímač nacházejí v jednom zařízení. Vysílaný světelný paprsek je odrazen reflektorem, který je namontován na přijímači. Jakmile je světelný paprsek přerušený, přepínací výstup integrovaný do zařízení změní jeho stav. 3. V případě světelného tlačítka se vysílač a přijímač nachází v jednom zařízení. Vysílaný světelný paprsek se odráží od objektu, který je detekován. Jakmile přijímač detekuje odražené světlo, spínací výstup integrovaný v přístroji změní jeho stav.
Elektrické vlastnosti
- Odezva/doba poklesu
- 0,4ms
- Provedení analogového výstupu
- 4 - 20mA

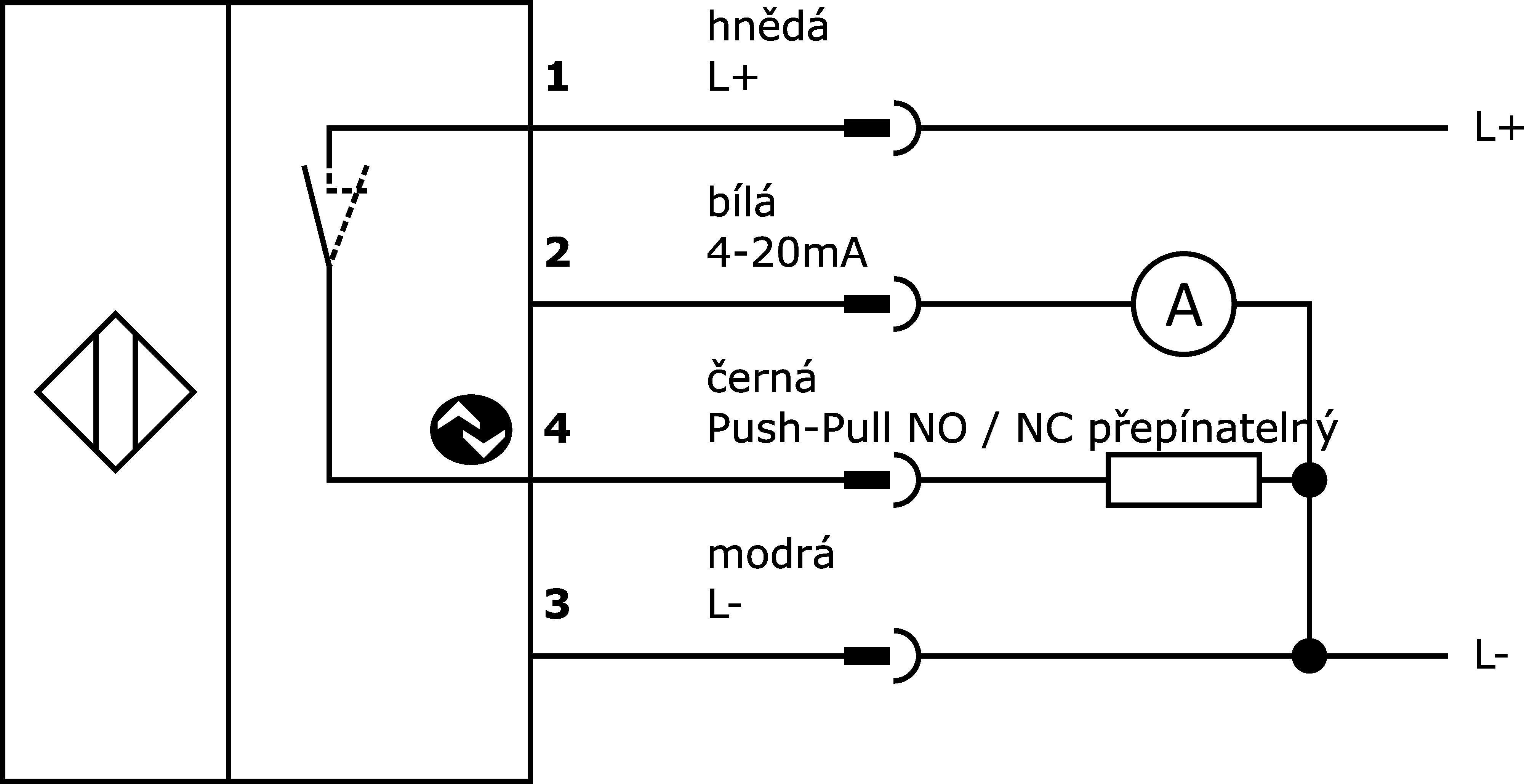

- Provedení elektrické přípojky
- Konektor M8
- Provedení spínacího výstupu
- Dvojčinný (Push/Pull)
- Jmenovitý spínací proud
- 100mA
- Postup nastavení
- Teach-In
- Výkon laseru
- 1mW
- Proud naprázdno
- 100mA
- Počet pinů
- 4
- Relativní odchylka od linearity
- 0,08%
- Frekvence spínání
- 5 000Hz
- Doba poklesu
- 0,4ms
- Absolutní přesnost opakování
- 0,001mm
- Princip měření
- triangulace
- Podporované komunikační rozhraní
- IO-Link
- Rozsah měření
- 16 - 26mm
- Zobrazení
- LED displej
Mechanické vlastnosti
- Design
- Kvádr
- Šířka
- 13mm
- Výška
- 37mm
- Délka
- 34,5mm
- Max. utahovací moment
- 0,6Nm
- Druh krytí (IP)
- IP67
- Materiál aktivní plochy snímače
- sklo
- Materiál krytu
- Zinkový tlakový odlitek
Optické vlastnosti
- Třída laseru
- Třída 1
- Druh světla
- Laserová dioda, červené světlo
- Tvar světelného paprsku
- Bod
- Vlnová délka snímače
- 660nm
- Průměr světelného bodu v ohnisku
- 0,16mm
Ostatní vlastnosti
- Okolní teplota
- -10 - 50°C
- Referenční médium / objekt
- Materiál s 90% odrazivostí
- Verze s IO-Link
- V1.1
Příslušenství pro PT169070
najdete v těchto produktových skupinách:
Montáž
Montážní systém pro AY000118
Malé skladové zásoby
Upevnění design 16
Na skladě
Ostatní senzory
Napájení 24V DC/2 – 10A
Technologie připojení
Připojovací kabely M8 4pólový sériová produkce
Připojovací kabely M8 4žilnatý
Připojovací kabely M8-zásuvka M12-konektor 4žilnatý
Připojovací kabely M8-zásuvka M8-konektor 4žilnatý
Katalogové listy
Manuály
Rozměrové výkresy
Rozhraní
Shoda výrobku
-
pdfProhlášení o shodě ULPDF-Soubor, 433 KB
-
pdfProhlášení o shodě CSAPDF-Soubor, 433 KB
-
pdfProhlášení o shodě UKCAPDF-Soubor, 475 KB
-
pdfShoda materiáluPDF-Soubor, 483 KB
-
pdfEU prohlášení o shoděPDF-Soubor, 255 KB
-
pdfProhlášení o shodě CEPDF-Soubor, 248 KB
Leták produktu
-
pdfFlyer IO-LinkPDF-Soubor, 8.2 MB
-
pdfSenzorová řešení pro filmový průmyslPDF-Soubor, 2.7 MB
-
pdfProdukty, které inspirujíPDF-Soubor, 8.5 MB
Bílá kniha
| Klasifikace | Třída |
|---|---|
| eClass-7.0 | 27270801 |
| eClass-7.1 | 27270801 |
| eClass-8.0 | 27270801 |
| eClass-9.0 | 27270801 |
| eClass-9.1 | 27270801 |
| ETIM-6.0 | EC001825 |
| ETIM-7.0 | EC001825 |
| Vlastnost | Hodnota |
|---|---|
| V souladu s RoHS | Ano |
| V souladu s REACH | Ano |
| Číslo schválení UL / CSA | E486083 |
| V souladu s ODS | Ano |
| V souladu s POP | Ano |
| TSCA konformita | Ano |
| Skupina produktů IPF | 169 Laserové snímače (analogové) |
| Rozměry balení | 90 x 30 x 135mm |
| Hrubá váha | 82g |
| 0,34kg CO₂e | |
| Číslo zboží | 85365019 |
| WEEE číslo | 40951076 |
