SY91F004

SY91F004
Precio listado
1.240,00 €
A petición
Sensor de caudal, nitrógeno, calorimétrico, 179x75x475mm, R 3/4", 18-36V CC, 4-20mA, conector M12 de 5 polos, plástico PC, resistencia a la presión 16bar, con pantalla, parametrización, RS-485, MBus

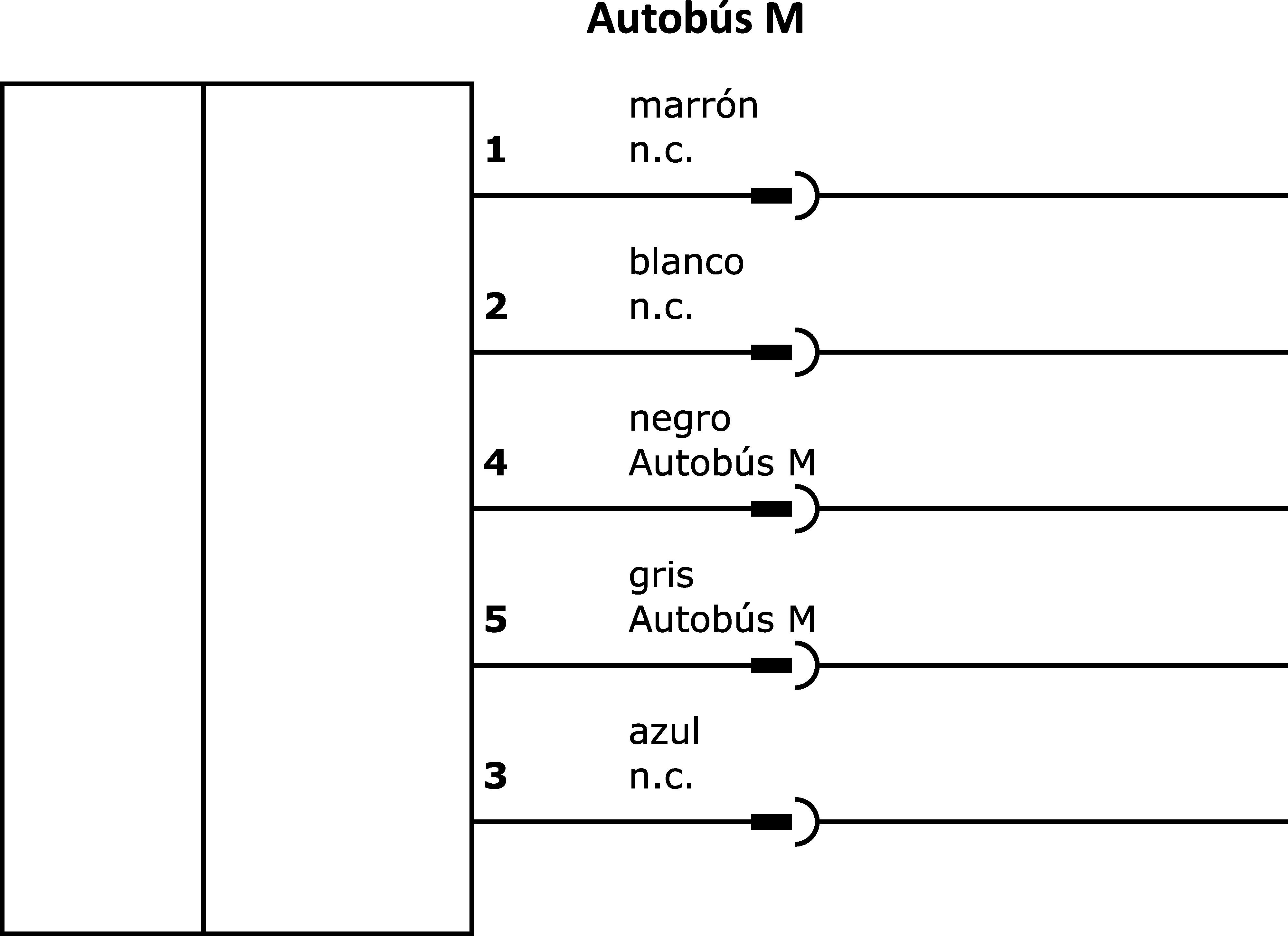

esquema de circuitos
Modelo 3D
Comparar

Sensores de flujo - Medición del consumo para diversos gases

El funcionamiento del sensor de caudal se basa en el principio calorimétrico. El sensor se calienta unos grados centígrados desde el interior en comparación con el medio de flujo en el que sobresale. Si el medio fluye, el calor generado en el sensor se disipa a través del medio. La temperatura en el sensor se mide y se compara con la temperatura del medio, que también se mide. El estado de flujo de cada medio puede deducirse de la diferencia de temperatura obtenida. Estos sensores se utilizan, entre otras cosas, como dispositivos de medición del consumo de aire comprimido.

Datos eléctricos

Versión de la salida analógica
4 - 20mA
Versión de la conexión eléctrica
Conector M12
Versión de la conexión de la interfaz
Conector M12
Procedimiento de ajuste
Parametrización
Codificación de la conexión de la interfaz
A
Resistencia de carga (salida de corriente)
500kOhm
Corriente en vacío
120mA
Principio de medición
Calorimétrico
Número de polos de la conexión de la interfaz
5
Interfaz de comunicación admitida
MBus, Modbus RTU
volumen de caudal del campo de medición
0 - 2.916,67l/min
rango de medición de la velocidad del caudal
0,18 - 185m/s
Pantalla
Pantalla TFT
5
A
Tensión de servicio
Conexión eléctrica

Datos mecánicos

Versión de la conexión al proceso
R3/4"
Diseño
Cuboide, sección de medición integrada
Ancho
475mm
Resistencia a la presión
16bar
Altura
179,2mm
Longitud
75mm
Temperatura del medio
-30 - 80°C
Grado de protección (IP)
IP65
Material de la carcasa
Plástico PC
Material del transductor de medida
Acero inoxidable 1.4301
dimensiones

Otros datos

Humedad relativa (sin condensación)
95%
Temperatura ambiente
-20 - 70°C
Exactitud de medición
± 1,5% del rango de medición ± 0,3% del final del rango de medición
Medio / objeto de referencia
nitrógeno
