Sistema de conexión - Transmisión de datos

VKA08F25

Precio listado

83,30 €

Limitado

Cable de datos, cable de conexión, 10m, conector M12 de 4 polos recto, codificación D, conector RJ45 de 4 polos recto, 4x0,14mm², categoría 5E, -40-75°C, TPU, apantallado

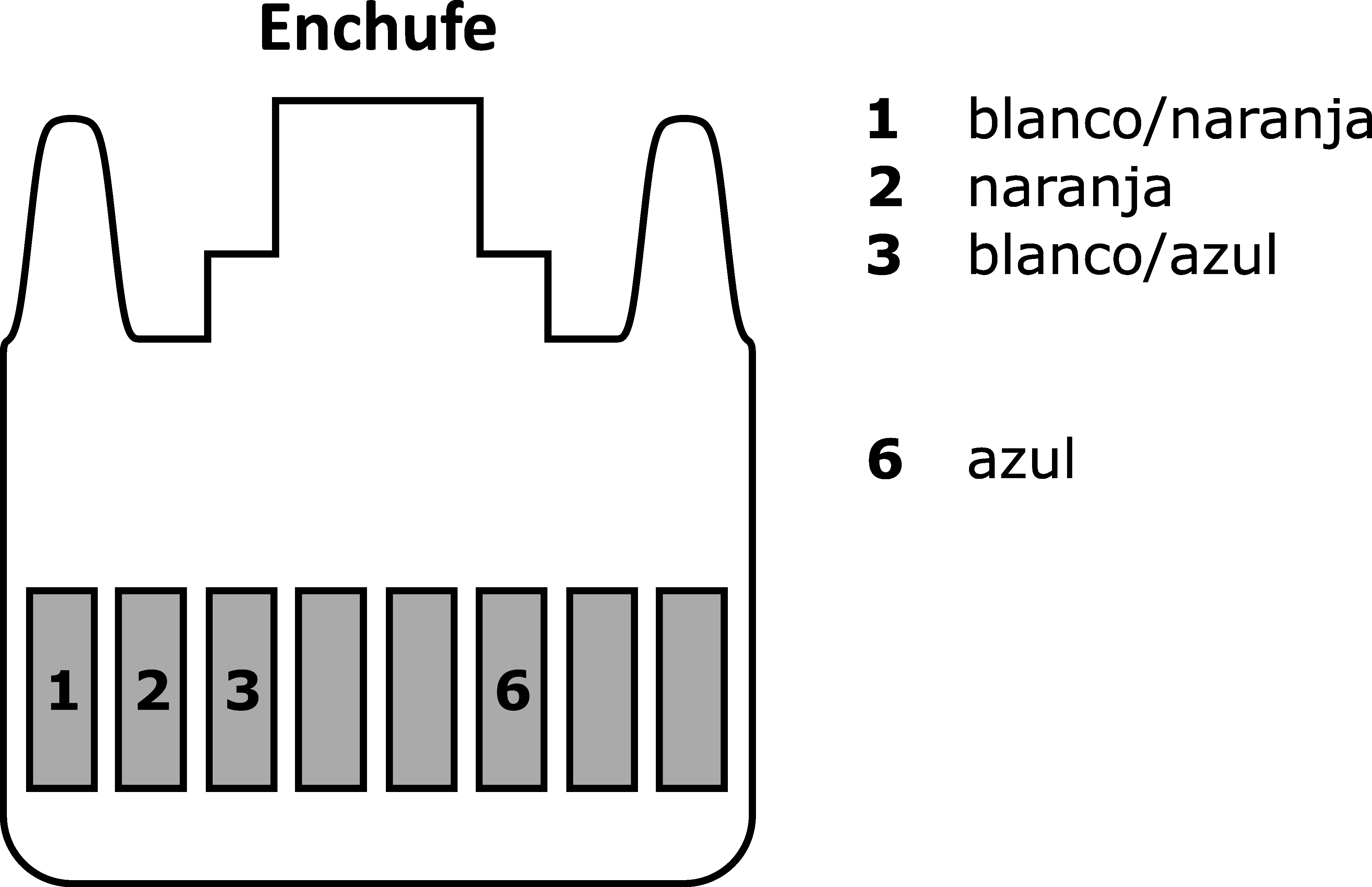

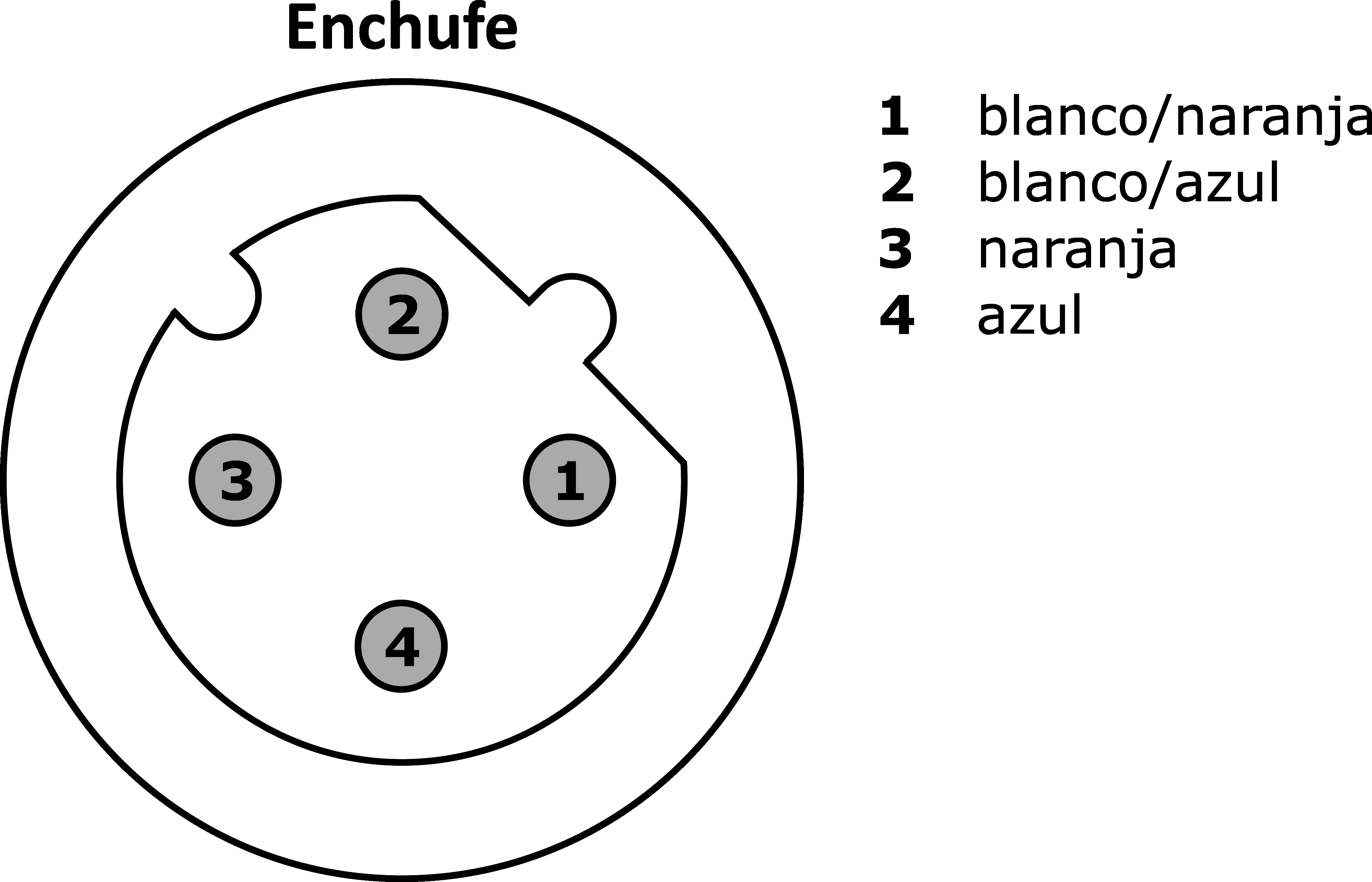

esquema de circuitos

dibujo acotado

Modelo 3D

Comparar

Sistema de conexión - Transmisión de datos

Esta cola de cable apantallada se puede utilizar para transmitir información compleja digitalmente a una red para su posterior procesamiento. Las conexiones están precableadas.

El VKA08F25 está equipado con un conector M12 de 4 pines con codificación D en el lado del dispositivo y un conector RJ45 en el lado de la red.

Clasificación de la transmisión: Cat5e

Datos eléctricos

Tipo de contacto enchufable, conexión A: Conector macho

Tipo de contacto enchufable, conexión B: Conector macho

Versión de la conexión eléctrica A: M12

Versión de la conexión eléctrica B: RJ45

Número de polos de la conexión A: 4

Número de polos de la conexión B: 4

Codificación de conexión A: D

Interfaz de comunicación admitida: 1x 100MbE, 1x RS485, EtherCAT, Ethernet, Protocolo Industrial Ethernet

Blindado: Sí

Datos mecánicos

Estructura de hilos: 18 x 0,1mm

Sección del conductor: 0,14mm²

Número de hilos: 4

Diámetro externo: 4,8mm

Color del revestimiento del cable: verde

Longitud de cable: 10m

Paso de cables conexión A: recto

Paso de cables conexión B: recto

Material de la carcasa: TPU

Material del revestimiento del cable

Temperatura externa admisible del cable, tendido fijo: -40 - 75°C

Material de los contactos Conexión A: CuSn, dorado

: CuZn, dorado

Otros datos

Temperatura ambiente: -30 - 70°C
