Módulos PWM - Módulo PWM

VY000007

Precio listado

143,60 €

cantidad	precio	ahorros
1	143,60 €	–
5	139,29 €	3% / 4,31 €
10	136,42 €	5% / 7,18 €
20	132,11 €	8% / 11,49 €
50	126,37 €	12% / 17,23 €

Disponible

Módulo de luminosidad LED, 55x145x121mm, 4A, 24V DC, conector M12, IP40, plástico

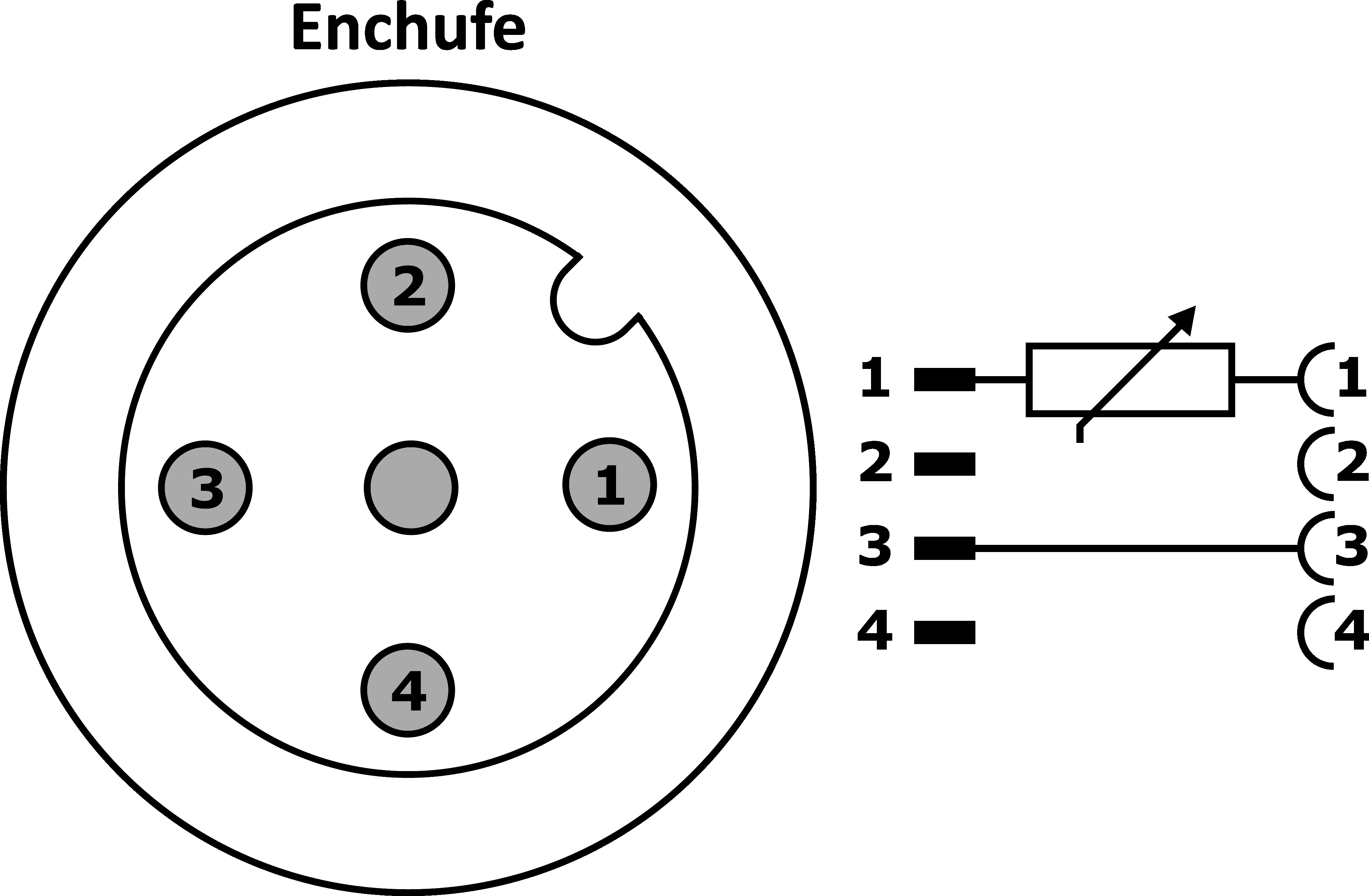

esquema de circuitos

dibujo acotado

Modelo 3D

Comparar

Módulos PWM - Módulo PWM

El módulo de luminosidad LED se utiliza para limitar el efecto de deslumbramiento de las luces especialmente brillantes de máquinas o puestos de trabajo. El módulo de luminosidad solo puede utilizarse si la tensión de servicio está conectada a través del PIN 1 de la conexión de enchufe.

Datos eléctricos

Cantidad de canales: 1

Versión de la conexión eléctrica: Conector M12

Versión de la salida de conmutación: PNP

Corriente de conmutación asignada: 4.000mA

Procedimiento de ajuste: Potenciómetro

Corriente en vacío: 10mA

Potencia: 96W

Tensión de servicio: 24VDC

Conexión eléctrica: Conector M12

Datos mecánicos

Ancho: 120,8mm

Altura: 55mm

Longitud: 145mm

Tipo de montaje: Fijación con tornillos

Grado de protección (IP): IP40

Material de la carcasa: Plástico PC

dimensiones: 145x120,8x55 mm

Otros datos

Temperatura ambiente: 0 - 40°C

Versión: Módulo de luminosidad LED
