Capteurs de pression - Transmetteur de pression

DT98C744

DT98C744
Prix catalogue
253,30 €
Quantité Prix Économies
1 253,30 € –
5 245,70 € 3% / 7,60 €
10 240,64 € 5% / 12,67 €
20 233,04 € 8% / 20,26 €
50 222,90 € 12% / 30,40 €
Sur demande
Transmetteur de pression, Ø29mm 53long, 0-10bar, 8-30V DC, G1/2 "B, 4-20mA, connecteur M12 à 2 pôles, IP67, V4A

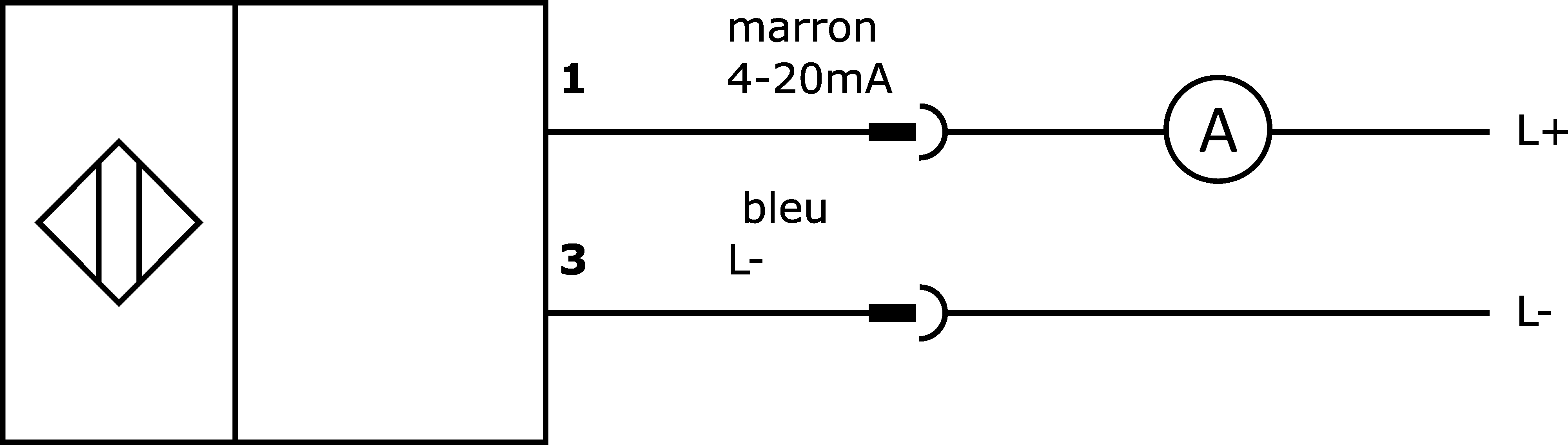

Schéma de connexion
Modèle 3D
Comparer

Capteurs de pression - Transmetteur de pression

Les capteurs de pression sont adaptés à la mesure de différents fluides avec une grande précision. Ils sont disponibles avec une sortie de commutation et/ou une sortie analogique. Selon le type d'appareil, les valeurs mesurées peuvent être enregistrées au moyen d'un logiciel PC. Ces capteurs sont utilisés dans tous les domaines, par exemple dans les applications pneumatiques et hydrauliques.

Autres caractéristiques

Convient pour
Gaz
Indicateur de mesure
Relativement
Température ambiante
80°C

Caractéristiques électriques

Temps de réponse
4ms
Exécution de la sortie analogique
4 - 20mA
Exécution du raccordement électrique
Connecteur M12
Plage de mesure de la pression
0 - 10bar
Méthode de mesure
Relativement
Nombre de pôles
2
Écart relatif de linéarité
0,5%
Précision relative des mesures
0,3%
Répétabilité relative
0,1%
Dérive en température sur l'ensemble de la plage de mesure
1%
Tension de service
8-30VDC
Raccordement électrique
Connecteur M12 2 pôles

Propriétés mécaniques

Exécution du raccord de processus
G1/2 pouce B
Forme de construction
Cylindre lisse
Pression d'éclatement
40bar
Longueur du filetage
14mm
Pas de vis
1,81mm
Longueur
53mm
Pression max. Pression de service
20bar
Température du fluide
0 - 80°C
Pression nominale
10bar
Indice de protection (IP)
IP67
Matériau du boîtier
Acier inoxydable 1.4404
Matériau du capteur de mesure
Acier inoxydable 1.4404
Diamètre
29mm
Matériau du raccord de process
Acier inoxydable 1.4404
Matériau de la cellule de mesure
Acier inoxydable 1.4404
Dimensions
Ø29mm, 53mm de long
