Capteurs inductifs - Augmentation de la distance de commutation
IB040176
| Quantité | Prix | Économies |
|---|---|---|
| 1 | 111,20 € | – |
| 5 | 107,86 € | 3% / 3,34 € |
| 10 | 105,64 € | 5% / 5,56 € |
| 20 | 102,30 € | 8% / 8,90 € |
| 50 | 97,86 € | 12% / 13,34 € |
En stock

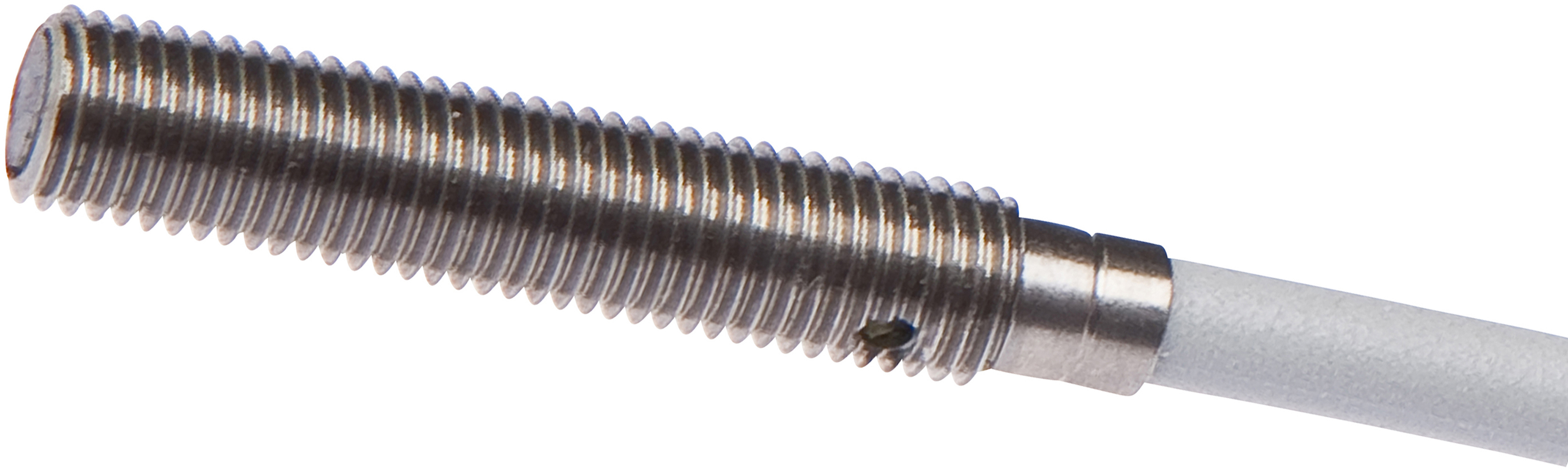

Détecteur inductif, M4x0,5 22long, affleurant, Sn : 1, 10-30V DC, PNP NO, IO-Link, connecteur de câble M8 à 3 points 0,15m, IP67, V2A
Y compris 2x Mère, 2x Rondelle à dents
Comparer
Capteurs inductifs - Augmentation de la distance de commutation
Les détecteurs de proximité inductifs sont des capteurs qui fonctionnent sans contact. Ils détectent tous les métaux conducteurs, qu'ils soient en mouvement ou non. La distance de détection que les appareils peuvent atteindre dépend du matériau de l'objet et de ses dimensions. Les capteurs insensibles aux vibrations peuvent être approchés latéralement ou frontalement. Les détecteurs de proximité inductifs sont utilisés pour détecter la présence (p. ex. supports de marchandises), le positionnement (p. ex. trappes de four), le comptage (p. ex. écrous / vis), la détection de la vitesse de rotation (p. ex. sur des roues dentées), sur des systèmes de convoyage (p. ex. alimentations en tuyaux) ou pour mesurer la distance (p. ex. contrôle d'emmanchement) d'objets métalliques.
Autres caractéristiques
- Température ambiante
- -25 - 70°C
- Milieu de référence / objet
- Plaque de mesure normalisée FE360 4x4x1mm
- Version IO-Link
- V1.0.1
Caractéristiques électriques
- Exécution de la fonction de commutation
- Contact à fermeture (NO)
- Exécution du raccordement électrique
- Connecteur de câble M8
- Version de la sortie de commutation
- PNP
- Courant de coupure assigné
- 100mA
- Hystérésis relative
- 10%
- Facteur de correction (Alu)
- 0,5
- Facteur de correction (Cu)
- 0,45
- Facteur de correction (Ms)
- 0,6
- Facteur de correction (St37)
- 1
- Facteur de correction (VA)
- 0,8
- Résistant aux courts-circuits
- Oui
- Courant à vide
- 10mA
- Nombre de pôles
- 3
- Répétabilité relative
- 2%
- Distance de commutation
- 1mm
- Fréquence de commutation
- 3 000Hz
- Chute de tension
- 2V
- Protégé contre l'inversion de polarité
- Oui
- Tension de fonctionnement (DC)
- 10 - 30V
- Annonce
- Indicateur LED
Propriétés mécaniques
- Section de conducteur
- 0,06mm²
- Orientation de l'entrée de câble
- axiale
- Forme de construction
- Cylindre, filetage
- Longueur du filetage
- 16mm
- Pas de vis
- 0,5mm
- Longueur du câble
- 0,15m
- Entrée de câble
- axiale
- Longueur
- 22mm
- Couple de serrage maximal
- 0,8Nm
- Condition de montage mécanique pour le capteur
- à fleur de peau
- Indice de protection (IP)
- IP67
- Matériau de la surface active du capteur
- Plastique (PET)
- Matériau du boîtier
- acier inoxydable (V2A)
- Dimension du filetage
- M4
- Diamètre
- 4mm
Trouvez des accessoires pour IB040176
dans ces groupes de produits :
Prises de câble M8 à 3 pôles à confectionner
Alimentation électrique 24V DC / 2 - 10A
Gaine de protection
IO-Link maître
Stock à peine suffisant
Adaptateur M8 prise 3 pôles / M8 fiche 4 pôles
Adaptateur M8 prise 3 pôles / M12 connecteur 3 pôles
Testeur de capteurs
Clip de fixation M8 mâle/femelle
En stock
Prises de câble M8 femelle M8 mâle 3 fils
Stock à peine suffisant
Alimentation 24V DC / 100mA Amplificateur de commutation
Prises de câble M8 3 fils avec LED
Fixation modèle M4
Prises de câble Prise M8 avec LED Connecteur M8 3 fils
Stock à peine suffisant
Prises de câble M8 Prise M12 Connecteur 3 fils
Stock à peine suffisant
Prises de câble Prise M8 avec LED Connecteur M12 3 fils
Prises de câble M8 Prise M12 Connecteur 4 fils
Prises de câble M8 3 fils
Fiches techniques
-
pdfFiche technique du cataloguePDF-Fichier, 2.9 MB
-
pdfFiche technique automatiquePDF-Fichier, 671 KB
Dessins
-

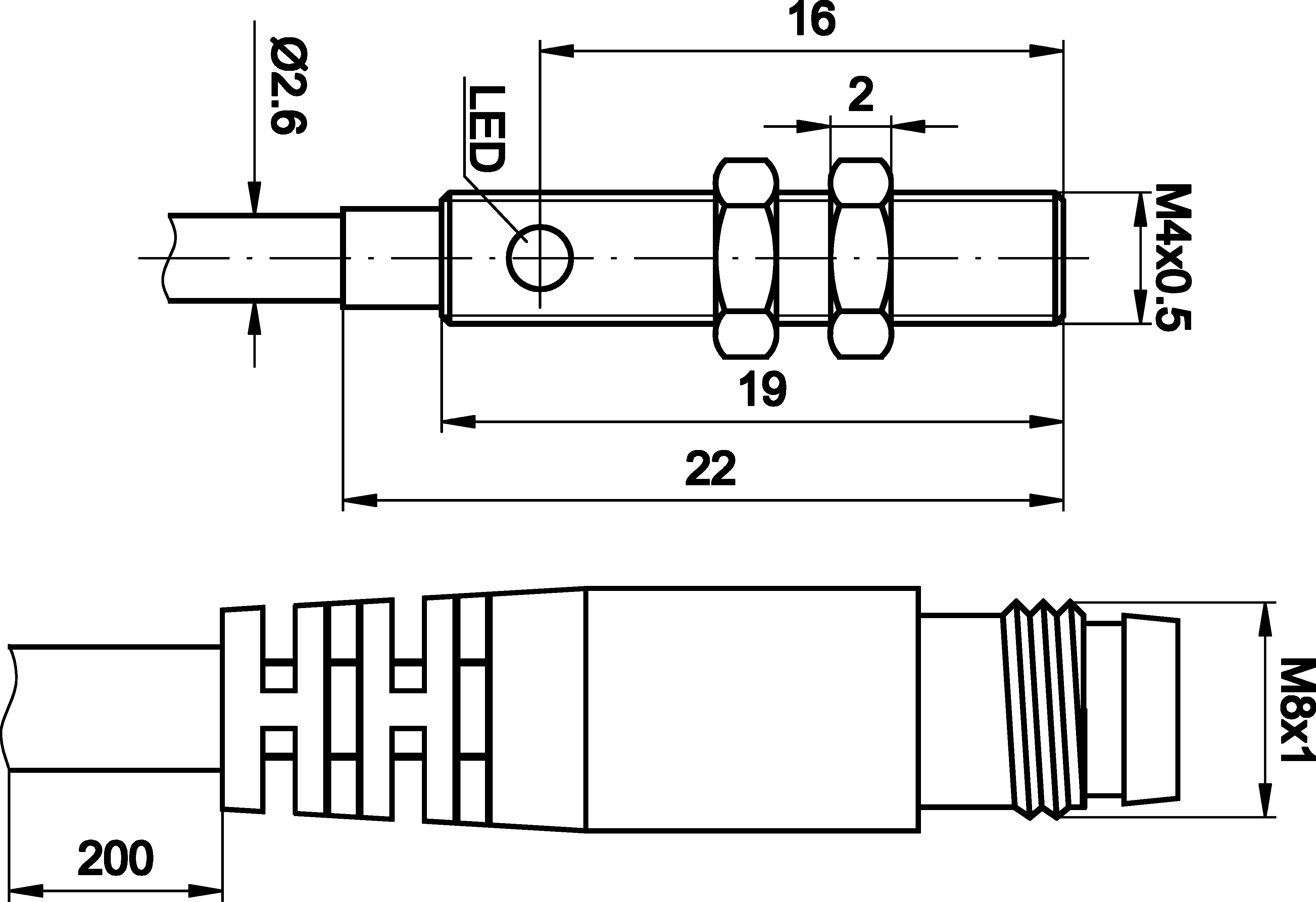

jpgDessin techniqueJPG-Fichier, 321 KB
-
dwg2DDWG-Fichier, 93 KB
-
stp3DSTP-Fichier, 121 KB
-

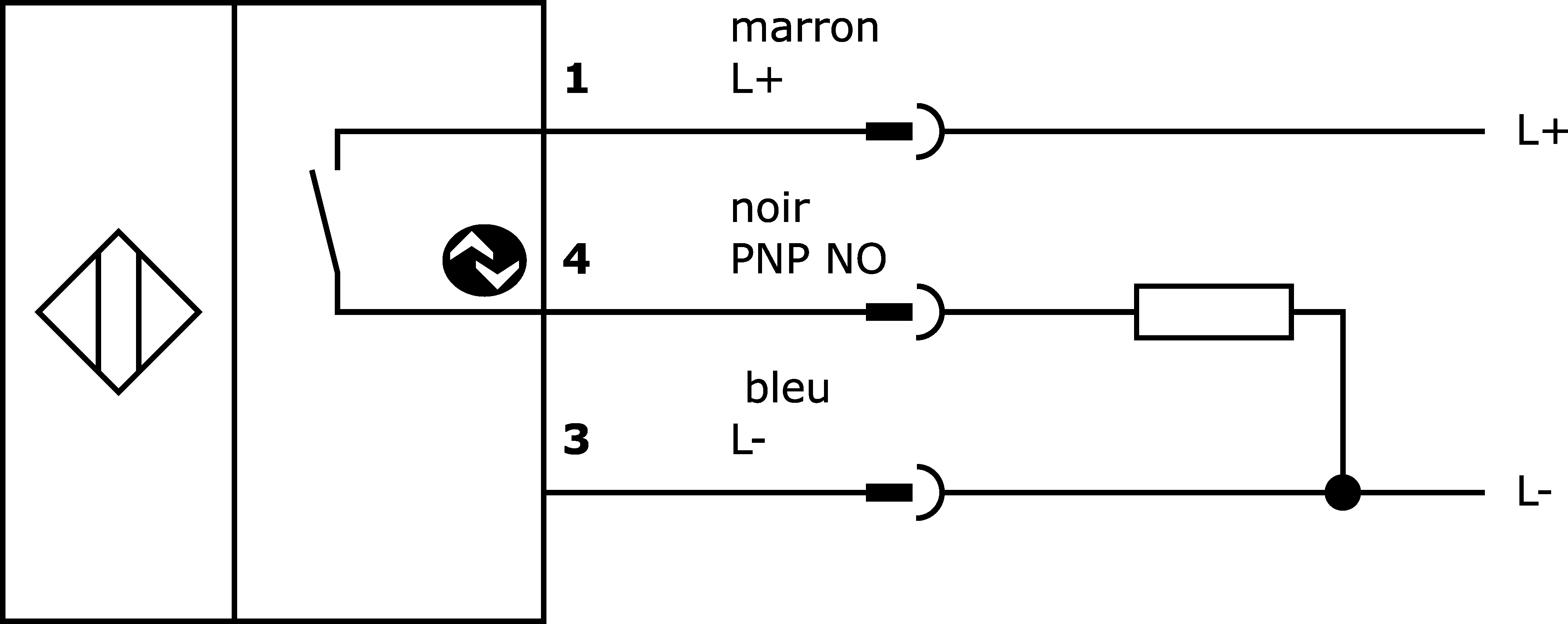

pngSchéma de connexion InternetPNG-Fichier, 8.2 KB
Interfaces
Conformité du produit
-
pdfDéclaration de conformité ULPDF-Fichier, 433 KB
-
pdfDéclaration de conformité CSAPDF-Fichier, 433 KB
-
pdfDéclaration de conformité UKCAPDF-Fichier, 324 KB
-
pdfConformité des matériauxPDF-Fichier, 406 KB
-
pdfDéclaration de conformité CEPDF-Fichier, 253 KB
-
pdfDéclaration de conformité CCCPDF-Fichier, 73 KB
Divers
-
pdfFlyer IO-LinkPDF-Fichier, 2.3 MB
-
pdfFlyer inductive sensorsPDF-Fichier, 3.9 MB
-
pdfWhitepaper IO-Link sensorPDF-Fichier, 915 KB
-
pdfWhitepaper inductive sensorsPDF-Fichier, 563 KB
Liens
| Classification | Classe |
|---|---|
| eClass-7.0 | 27270101 |
| eClass-7.1 | 27270101 |
| eClass-8.0 | 27270101 |
| eClass-9.0 | 27270101 |
| eClass-9.1 | 27270101 |
| ETIM-6.0 | EC002714 |
| ETIM-7.0 | EC002714 |
| Caractéristique | Valeur |
|---|---|
| Conforme à la directive RoHS | Oui |
| Conforme à REACH | Oui |
| Groupe de produits IPF | 201 Capteurs inductifs (Plus / Superplus) |
| Dimensions de l'emballage | 185 x 10 x 210mm |
| Poids brut | 18g |
| Numéro de tarif douanier | 85365019 |
| Numéro WEEE | 40951076 |
