Sensores inductivos - Distancia de conmutación aumentada
IB040176
| cantidad | precio | ahorros |
|---|---|---|
| 1 | 111,20 € | – |
| 5 | 107,86 € | 3% / 3,34 € |
| 10 | 105,64 € | 5% / 5,56 € |
| 20 | 102,30 € | 8% / 8,90 € |
| 50 | 97,86 € | 12% / 13,34 € |
Disponible
Detector inductivo, M4x0,5 22long, rasante, Sn: 1, 10-30V CC, PNP NA, IO-Link, conector de cable M8 de 3 polos 0,15m, IP67, V2A
Inclusive 2x Tuerca, 2x Arandela dentada
Comparar
Sensores inductivos - Distancia de conmutación aumentada
Los interruptores de proximidad inductivos son sensores que operan sin contacto. Detectan toda clase de metales conductores, independientemente de que se muevan o no. La distancia de conmutación alcanzable de los equipos depende del material del objeto y de sus dimensiones. Los sensores resistentes a las vibraciones se pueden acercar lateral o frontalmente. Los interruptores de proximidad inductivos se emplean para la consulta de presencia (p. ej. soporte de mercancías), el posicionamiento (p. ej tapas de horno), el contaje (p. ej. tuercas/tornillos), la consulta de velocidad (p. ej. en ruedas dentadas), en sistemas de transporte (p. ej. entrada de tubos flexibles) o mediciones de la distancia (p. ej. control de inserción a presión) de objetos metálicos.
Datos eléctricos
- Ejecución de la función de conmutación
- Contacto NA
- Versión de la conexión eléctrica
- Conector de cable M8
- Versión de la salida de conmutación
- PNP
- Corriente de conmutación asignada
- 100mA
- Histéresis relativa
- 10%
- Factor de corrección (Alu)
- 0,5
- Factor de corrección (Cu)
- 0,45
- Factor de corrección (Ms)
- 0,6
- Factor de corrección (St37)
- 1
- Factor de corrección (VA)
- 0,8
- A prueba de cortocircuitos
- Sí
- Corriente en vacío
- 10mA
- Número de polos
- 3
- Repetibilidad relativa
- 2%
- Distancia de conmutación
- 1mm
- Frecuencia de conmutación
- 3.000Hz
- Caída de tensión
- 2V
- Con protección contra la inversión de polaridad
- Sí
- Tensión de servicio (CC)
- 10 - 30V
- Pantalla
- pantalla LED
Datos mecánicos
- Sección del conductor
- 0,06mm²
- Alineación de la entrada de cable
- axial
- Diseño
- Cilindro, rosca
- Longitud de rosca
- 16mm
- Paso de rosca
- 0,5mm
- Longitud de cable
- 0,15m
- Paso de cables
- axial
- Longitud
- 22mm
- Máximo par de apriete
- 0,8Nm
- Condición de montaje mecánico para sensor
- enrasado
- Grado de protección (IP)
- IP67
- Material de la superficie activa del sensor
- Plástico (PET)
- Material de la carcasa
- Acero inoxidable (V2A)
- Dimensión de la rosca
- M4
- Diámetro
- 4mm
Otros datos
- Temperatura ambiente
- -25 - 70°C
- Medio / objeto de referencia
- placa de medición estándar FE360 4x4x1mm
- Versión IO-Link
- V1.0.1
Encuentre accesorios para IB040176
en estos grupos de productos:
Cajas de conexiones M8, de 3 polos, confeccionables
Fuente de alimentación 24V CC/2 – 10A
Tubo de protección
Maestro IO-Link
Adaptador hembrilla M8, de 3 polos/ conector M8, de 4 polos
Adaptador hembrilla M8, de 3 polos/ conector M12, de 3 polos
Testers de sensores
Clip de fijación conector/hembrilla M8
Disponible
Cajas de conexiones, toma M8, conector M8, de 3 hilos
Fuente de alimentación 24V CC/amplificador de conmutación 100mA
Cajas de conexiones M8, de 3 hilos con LED
Fijación, diseño M4
Cajas de conexiones, toma M8 con LED, conector M8, de 3 hilos
Cajas de conexiones, toma M8, conector M12, de 3 hilos
Cajas de conexiones, toma M8 con LED, conector M12, de 3 hilos
Cajas de conexiones, toma M8, conector M12, de 4 hilos
Cajas de conexiones M8, de 3 hilos
Hojas técnicas
Dibujos
-
jpgDibujo técnicoJPG-archivo, 321 KB
-
dwg2DDWG-archivo, 93 KB
-
stp3DSTP-archivo, 121 KB
-

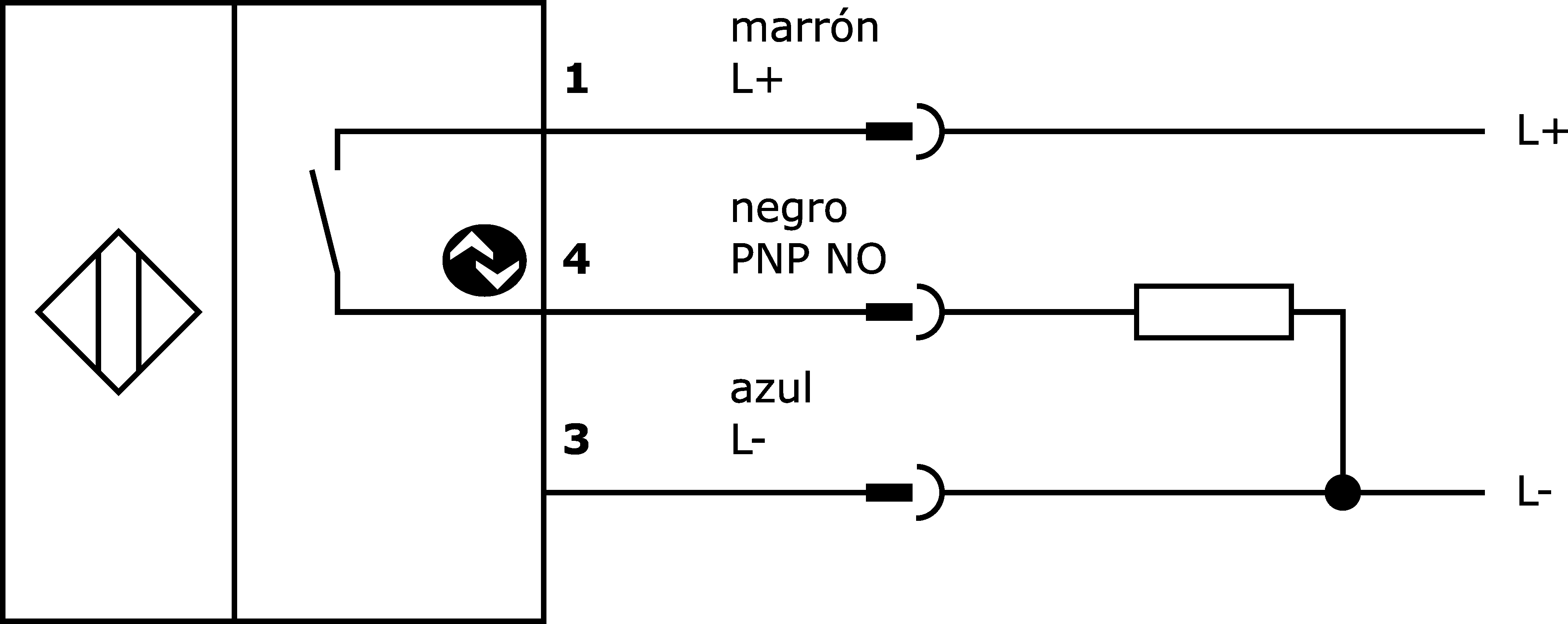

pngEsquema de conexiones InternetPNG-archivo, 8.2 KB
Interfaces
Conformidad de producto
-
pdfDeclaración de conformidad ULPDF-archivo, 433 KB
-
pdfDeclaración de conformidad CSAPDF-archivo, 433 KB
-
pdfDeclaración de conformidad UKCAPDF-archivo, 324 KB
-
pdfConformidad del materialPDF-archivo, 406 KB
-
pdfDeclaración de conformidad CEPDF-archivo, 253 KB
-
pdfDeclaración de conformidad CCCPDF-archivo, 73 KB
Otros
-
pdfFlyer IO-LinkPDF-archivo, 2.3 MB
-
pdfFlyer inductive sensorsPDF-archivo, 3.9 MB
-
pdfWhitepaper IO-Link sensorPDF-archivo, 915 KB
-
pdfWhitepaper inductive sensorsPDF-archivo, 563 KB
Enlaces
| Clasificación | Clase |
|---|---|
| eClass-7.0 | 27270101 |
| eClass-7.1 | 27270101 |
| eClass-8.0 | 27270101 |
| eClass-9.0 | 27270101 |
| eClass-9.1 | 27270101 |
| ETIM-6.0 | EC002714 |
| ETIM-7.0 | EC002714 |
| Propiedad | Valor |
|---|---|
| Conforme a RoHS | Sí |
| Conforme a REACH | Sí |
| Grupo de productos ipf | 201 Sensores inductivos (Plus/Superplus) |
| dimensiones de embalaje | 185 x 10 x 210mm |
| Peso bruto | 18g |
| Código arancelario | 85365019 |
| WEEE número | 40951076 |
