Capteurs de champ magnétique - Capteurs pour rainure en T Sensors for T-slot

MR074107

MR074107
Prix catalogue
34,00 €
Quantité Prix Économies
1 34,00 € –
5 32,98 € 3% / 1,02 €
10 32,30 € 5% / 1,70 €
20 31,28 € 8% / 2,72 €
50 29,92 € 12% / 4,08 €
Stock à peine suffisant
Capteur magnétique, Reed, 6,2mm rainure en T, 4,3x29x6,2mm, 230V AC/DC, 1x contact Reed NO, câble 2 pôles 2,5m PVC, IP67, plastique, montage latéral, position de la surface du capteur au milieu de l'appareil

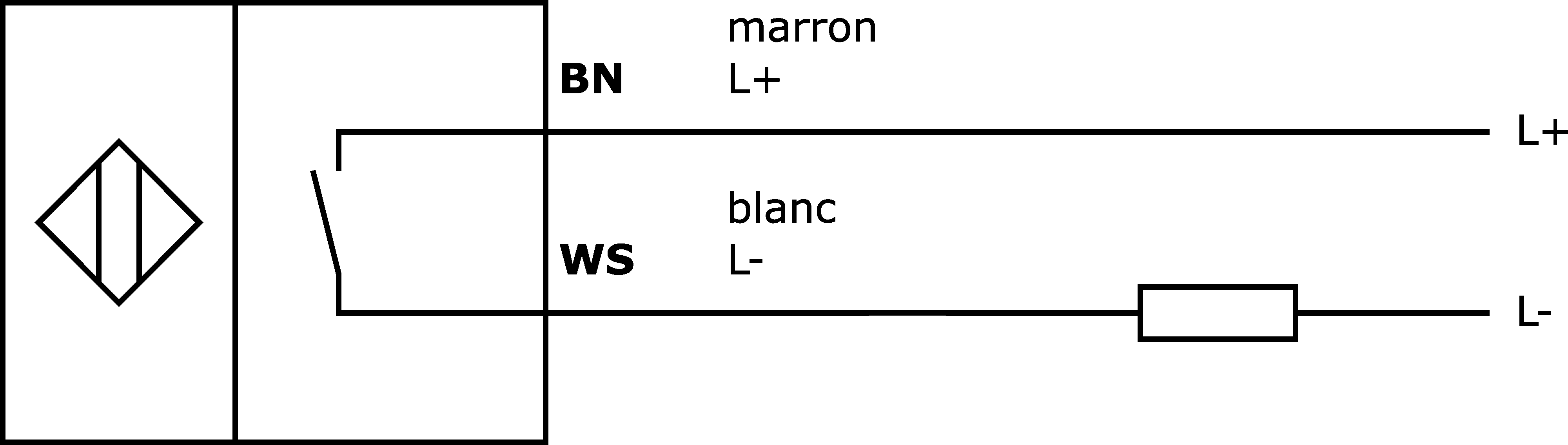

Schéma de connexion
Modèle 3D
Comparer

Capteurs de champ magnétique - Capteurs pour rainure en T Sensors for T-slot

Autres caractéristiques

Convient pour
6,2mm Rainure en T
Modèle de cylindre
avec rainure en T
Température ambiante
-25 - 80°C

Caractéristiques électriques

Nombre de sorties de commutation
1
Type de fonction de commutation
Contact à fermeture (NO)
Type de raccordement électrique
Câble
Version de la sortie de commutation
Contact Reed
Courant de coupure assigné
30mA
Durée de vie des contacts
≤ 10^5 ... 10^6 Circuits
Nombre de pôles
2

Propriétés mécaniques

Nombre de fils
3
Couple de serrage
0,35Nm
Forme de construction
Parallélépipède rectangle
Largeur
6,2mm
Hauteur
4,3mm
Longueur du câble
2,5m
Longueur
29mm
Position de la surface du capteur
Centre de l'appareil
Accès au montage Rainure de cylindre
sur le côté
Indice de protection (IP)
IP67
Matériau du boîtier
Plastique
Matériau de la gaine de câble
Plastique (PVC)
Trouvez des accessoires pour MR074107 dans ces groupes de produits :

Montage

Fixation pour MZ07 / MZA7

AM000037
AM000037
Accessoires Magnétique, collier de fixation, 18x19x19mm, portée 8,3-9,4mm, plastique, pour capteur MZ07, pour cylindre…
10,10 €
Votre prix
Sur demande
AM000038
AM000038
Accessoires Magnétique, collier de fixation, 20x21x19mm, portée 10,2-11,95mm, plastique, pour détecteur MZ07, pour…
10,10 €
Votre prix
En stock
AM000039
AM000039
Accessoires Magnétique, collier de fixation, 22x22x19mm, portée 12,15-13,8mm, plastique, pour capteur MZ07, pour…
10,10 €
Votre prix
En stock
AM000040
AM000040
Accessoires Magnétique, collier de fixation, 25x27x19mm, portée 16-18,1mm, plastique, pour capteur MZ07, pour cylindre…
10,10 €
Votre prix
En stock
AM000041
AM000041
Accessoires Magnétique, collier de fixation, 30x34x19mm, portée 20,1-21,8mm, plastique, pour capteur MZ07, pour cylindre…
10,10 €
Votre prix
En stock
AM000042
AM000042
Accessoires Magnétique, collier de fixation, 35x37x19mm, portée 25,2-27,3mm, plastique, pour capteur MZ07, pour cylindre…
10,10 €
Votre prix
En stock
AM000043
AM000043
Accessoires Magnétique, collier de fixation, 42x40x19mm, portée 32,6-35mm, plastique, pour capteur MZ07, pour cylindre…
11,00 €
Votre prix
En stock
AM000044
AM000044
Accessoires Magnétique, collier de fixation, 50x45x19mm, portée 40,8-42,8mm, plastique, pour capteur MZ07, pour cylindre…
11,00 €
Votre prix
En stock
AM000045
AM000045
Accessoires Magnétique, collier de fixation, 60x55x19mm, portée 50,7-53mm, plastique, pour détecteur MZ07, pour cylindre…
11,00 €
Votre prix
Stock à peine suffisant
AM000046
AM000046
Accessoires Magnétique, collier de fixation, 74x67x19mm, portée 63,4-66mm, plastique, pour capteur MZ07, pour cylindre…
11,00 €
Votre prix
Stock à peine suffisant
AM000048
AM000048
Accessoires Magnétique, collier de fixation, 55x47x10mm, portée 40,5-43mm, plastique, pour détecteur 9rond, pour…
20,80 €
Votre prix
Sur demande

Technique de raccordement

Borne à étapes inversées

VY850001
VY850001
Niveau d'inversion/inversion du signal/délai d'extinction, 85x65x18mm, 0,01-10s, 12-30V DC, 1x NC/NO, bornes à 8 pôles,…
87,20 €
Votre prix
En stock
VY850002
VY850002
Niveau d'inversion/inversion du signal/délai d'extinction, 85x65x18mm, 0,01-10s, 12-30V DC, 1x NC/NO, bornes à 8 pôles,…
87,20 €
Votre prix
Stock à peine suffisant
VY85C102
VY85C102
Niveau d'inversion/inversion du signal/retard à l'enclenchement, 85x65x18mm, 0,01-10s, 10-30V DC, 1x NC/NO, bornes à 8…
87,20 €
Votre prix
Stock à peine suffisant

Connecteur de câble M12 4 pôles à confectionner

VK003026
VK003026
Connecteur de câble, coudé, à assembler soi-même, raccordement par vis, Ø3-6,5mm, 4A, 240V, -25-90°C, connecteur M12 à 4…
10,10 €
Votre prix
En stock
VK003028
VK003028
Connecteur de câble, droit, à confectionner soi-même, raccordement par vis, Ø3-6,5mm, 4A, 240V, -25-90°C, connecteur M12…
10,50 €
Votre prix
En stock
VK003828
VK003828
Connecteur de câble, droit, à confectionner soi-même, raccordement par vis, Ø3-6,5mm, 4A, 240V, -25-90°C, connecteur M12…
14,70 €
Votre prix
Sur demande
VK003C28
VK003C28
Connecteur de câble, droit, à confectionner soi-même, raccordement par vis, Ø4-8mm, 4A, 240V, -25-90°C, connecteur M12 à…
12,50 €
Votre prix
En stock
VK003D26
VK003D26
Connecteur de câble, coudé, à confectionner soi-même, raccordement rapide, Ø4-5,1mm, 4A, 32V, -25-85°C, connecteur M12 à…
15,30 €
Votre prix
En stock
VK003D29
VK003D29
Connecteur de câble, droit, à confectionner soi-même, raccordement rapide, Ø5,5-8mm, 6A, 50V, -25-85°C, connecteur M12 à…
16,60 €
Votre prix
En stock
VK003E28
VK003E28
Connecteur de câble, droit, à confectionner soi-même, Connexion vissée, Ø3-5mm, 4A, 250V, -25-90°C, Connecteur M12 à 4…
17,40 €
Votre prix
En stock
VK003S28
VK003S28
Connecteur de câble, droit, à confectionner soi-même, raccordement rapide, Ø4-5,1mm, 4A, 32V, -25-85°C, connecteur M12 à…
12,60 €
Votre prix
En stock

Connecteur de câble M8 à 3 pôles à confectionner

VK003076
VK003076
Connecteur de câble, coudé, à confectionner soi-même, raccordement par soudure, 4A, 60V, -40-85°C, prise mâle M8 à 3…
12,70 €
Votre prix
En stock
VK003078
VK003078
Connecteur de câble, droit, à confectionner soi-même, connexion soudée, Ø3,5-5mm, 4A, 60V, -40-85°C, connecteur M8 à 3…
11,40 €
Votre prix
Sur demande
VK003176
VK003176
Connecteur de câble, coudé, à assembler soi-même, raccordement par vis, Ø5mm, 4A, 60V, -40-85°C, connecteur M8 à 3…
24,80 €
Votre prix
En stock
VK003178
VK003178
Connecteur de câble, droit, à confectionner soi-même, raccordement par vis, Ø3,5-5mm, 4A, 60V, -40-85°C, connecteur M8 à…
11,60 €
Votre prix
En stock
VK003S78
VK003S78
Connecteur de câble, droit, à confectionner soi-même, raccordement rapide, Ø4-5,1mm, 4A, 32V, -25-85°C, connecteur M8 à…
13,00 €
Votre prix
En stock

Gaine de protection

AY000141
AY000141
Gaine de protection en plastique, Ø17mm, diamètre intérieur 10mm, -40-250°C, fibre de verre avec caoutchouc silicone,…
39,30 €
Votre prix
En stock
Classification Classe
eClass-7.0 27270104
eClass-7.1 27270104
eClass-8.0 27270104
eClass-9.0 27270104
eClass-9.1 27270104
ETIM-6.0 EC002544
ETIM-7.0 EC002544
Caractéristique Valeur
Conforme à la directive RoHS Oui
Conforme à REACH Oui
Conforme à la TSCA Oui
Groupe de produits IPF 221 Détecteurs pour vérins pneumatiques (low cost)
Dimensions de l'emballage 120 x 20 x 190mm
Poids brut 52g
Empreinte carbone 0,26kg CO₂e
Numéro de tarif douanier 85365080
Numéro WEEE 40951076
