Capteurs optiques - Barrières lumineuses à fourche
OG300576
| Quantité | Prix | Économies |
|---|---|---|
| 1 | 239,30 € | – |
| 5 | 232,12 € | 3% / 7,18 € |
| 10 | 227,34 € | 5% / 11,97 € |
| 20 | 220,16 € | 8% / 19,14 € |
| 50 | 210,58 € | 12% / 28,72 € |
En stock

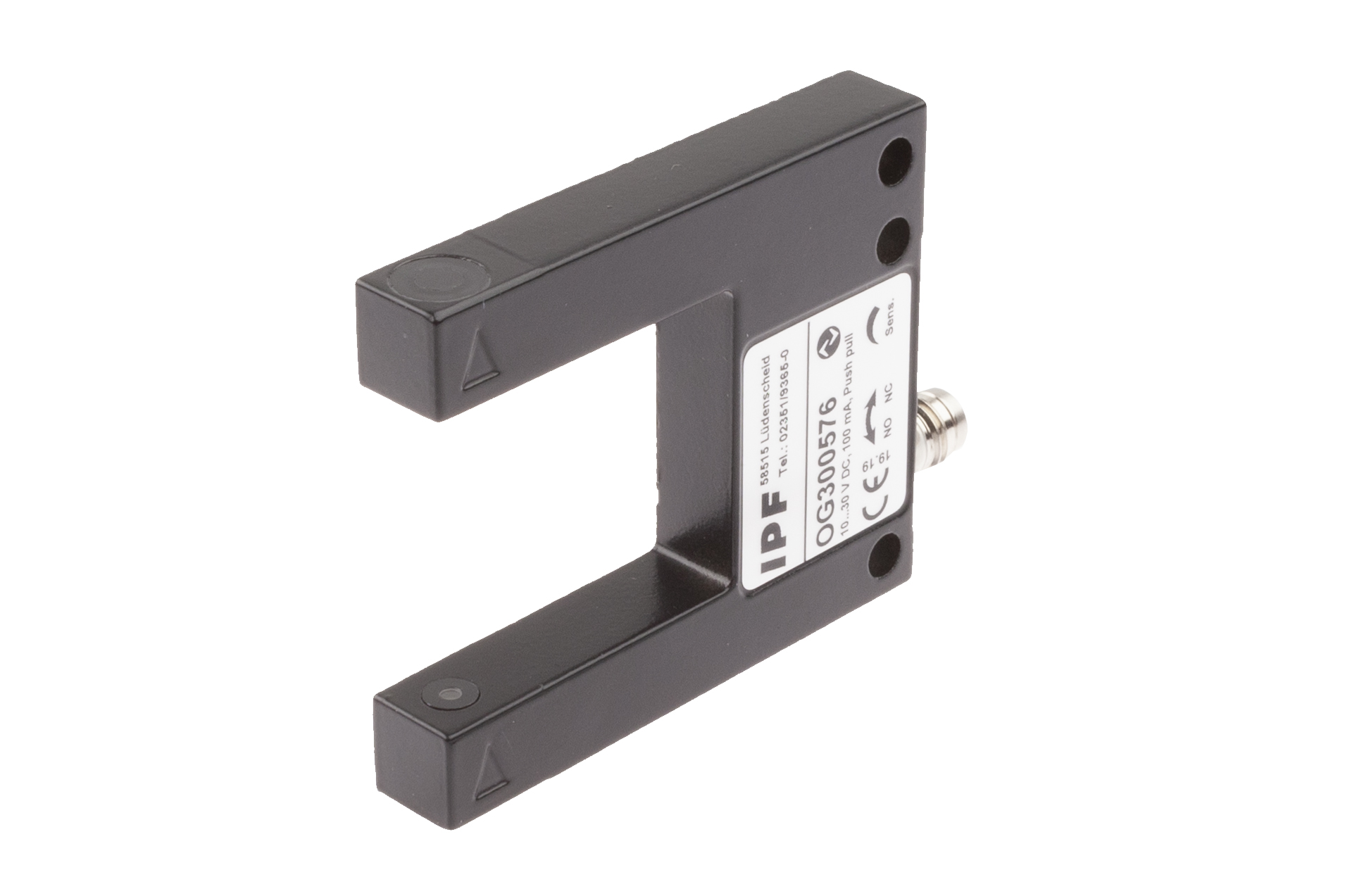

Capteur optique, Fourche, Réserve d'encrassement accrue, 50x10x60mm, Largeur de fourche 30mm, 10-30V DC, 1x PNP/NPN NF/NO, IO-Link, connecteur M8 à 3 pôles, IP67, zinc moulé+plastique, lumière infrarouge, cadencé à 0,2kHz, réglage manuel
Comparer
Capteurs optiques - Barrières lumineuses à fourche
Forme particulière de la barrière unidirectionnelle. L'émetteur et le récepteur se trouvent dans les branches de la fourche ou de l'équerre et sont parfaitement alignés l'un sur l'autre.
Autres caractéristiques
- Température ambiante
- -25 - 60°C
- Version IO-Link
- V1.1
- Technique d'alimentation
- Oui
Caractéristiques électriques
- Temps de réponse
- 2,5ms
- Nombre de sorties de commutation
- 1
- Résolution
- 2mm
- Version de la barrière photoélectrique en fourche
- Réserve de pollution accrue
- Exécution de la fonction de commutation
- Contact à ouverture/fermeture
- Exécution du raccordement électrique
- Connecteur M8
- Version de la sortie de commutation
- PNP/NPN
- Courant de coupure assigné
- 100mA
- Procédure de réglage
- Potentiomètre
- Résistant aux courts-circuits
- Oui
- Courant à vide
- 30mA
- Nombre de pôles
- 3
- Reproductibilité +/-
- 30µm
- Fréquence de commutation
- 200Hz
- Classe de protection
- III
- Chute de tension
- 1V
- Fonction tactile
- commutation "clair/foncé
- Protégé contre l'inversion de polarité
- Oui
- Temps de chute
- 2,5ms
- Répétabilité absolue
- 0,03mm
- Tension de fonctionnement (DC)
- 10 - 30V
- Fonctions de sortie
- Point de commutation
Propriétés mécaniques
- Forme de construction
- Parallélépipède rectangle
- Forme de construction de la barrière lumineuse en fourche
- En forme de fourche
- Largeur
- 60mm
- Profondeur de la fourche
- 35mm
- Largeur de fourche
- 30mm
- Hauteur
- 50mm
- Longueur
- 10mm
- Indice de protection (IP)
- IP67
- Matériau de la surface active du capteur
- Plastique
- Matériau du boîtier
- Zinc moulé sous pression
Propriétés optiques
- Type de lumière
- Lumière infrarouge
- Forme du faisceau lumineux
- Point
- Taille min. de l'objet
- 2mm
- Longueur d'onde de la lumière de la diode émettrice
- 860nm
- Longueur d'onde du capteur
- 860nm
- Source lumineuse à impulsions
- Oui
Trouvez des accessoires pour OG300576
dans ces groupes de produits :
Adaptateur M8 prise 3 pôles / M12 connecteur 3 pôles
Prises de câble M8 3 fils
Dispositif de soufflage libre pour fourches optiques
Stock à peine suffisant
Stock à peine suffisant
IO-Link maître
Stock à peine suffisant
Échelons de temps M8
Adaptateur M8 prise 3 pôles / M8 fiche 4 pôles
Capuchon de protection en téflon M8
Stock à peine suffisant
Modules logiques M8
Stock à peine suffisant
Prises de câble M8 à 3 pôles à confectionner
Prises de câble Prise M8 avec LED Connecteur M12 3 fils
Prises de câble M8 Prise M12 Connecteur 3 fils
Stock à peine suffisant
Prises de câble Prise M8 avec LED Connecteur M8 3 fils
Stock à peine suffisant
Prises de câble M8 3 fils avec LED
Prises de câble M8 femelle M8 mâle 3 fils
Stock à peine suffisant
Fiches techniques
Instructions
Dessins
-

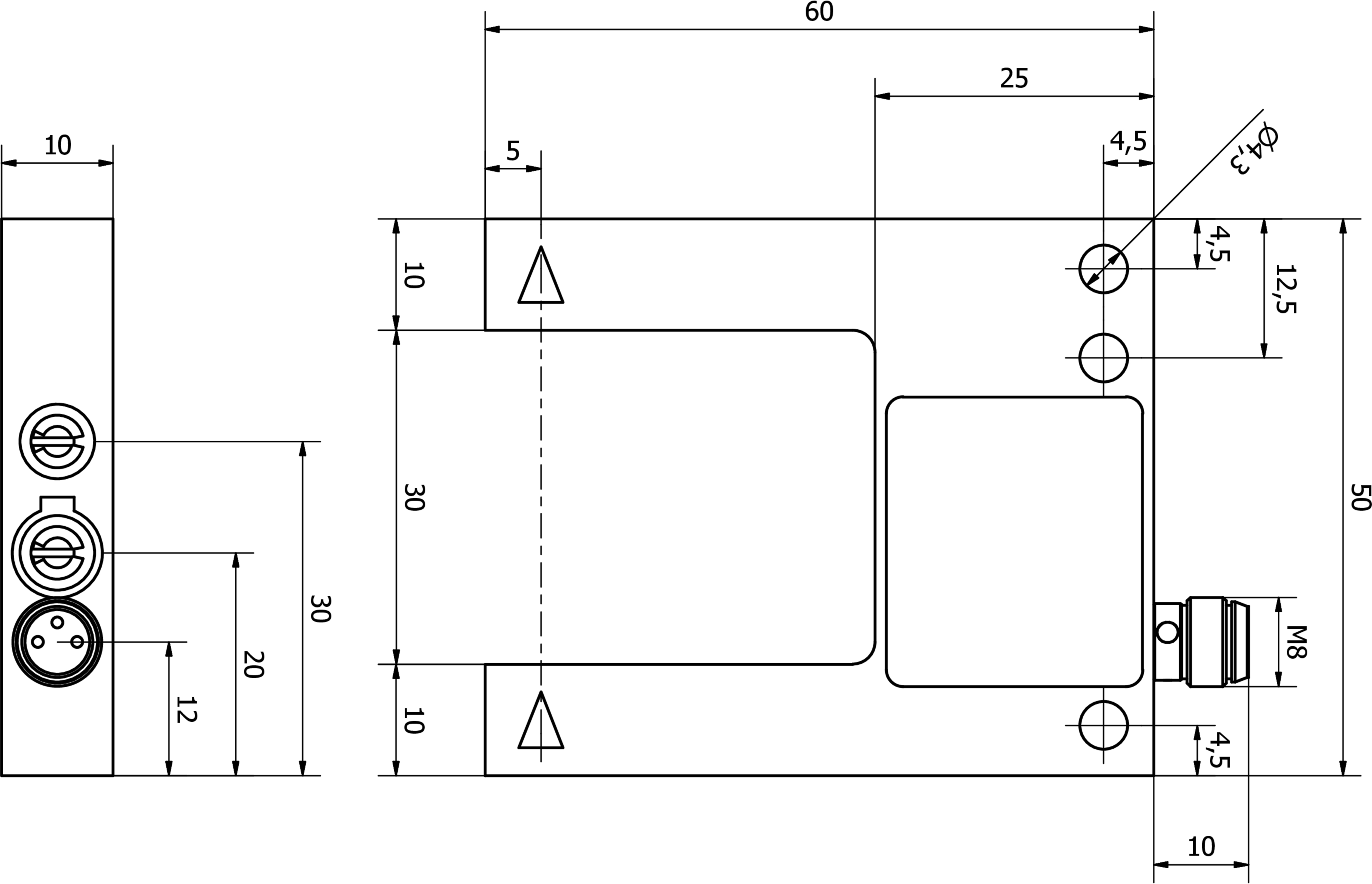

jpgDessin techniqueJPG-Fichier, 574 KB
-
