Capteurs de température - Mesure sans contact (infrarouge)

OI98C121

OI98C121
Prix catalogue
522,80 €
Quantité Prix Économies
1 522,80 € –
5 507,12 € 3% / 15,68 €
10 496,66 € 5% / 26,14 €
20 480,98 € 8% / 41,82 €
50 460,06 € 12% / 62,74 €
Sur demande

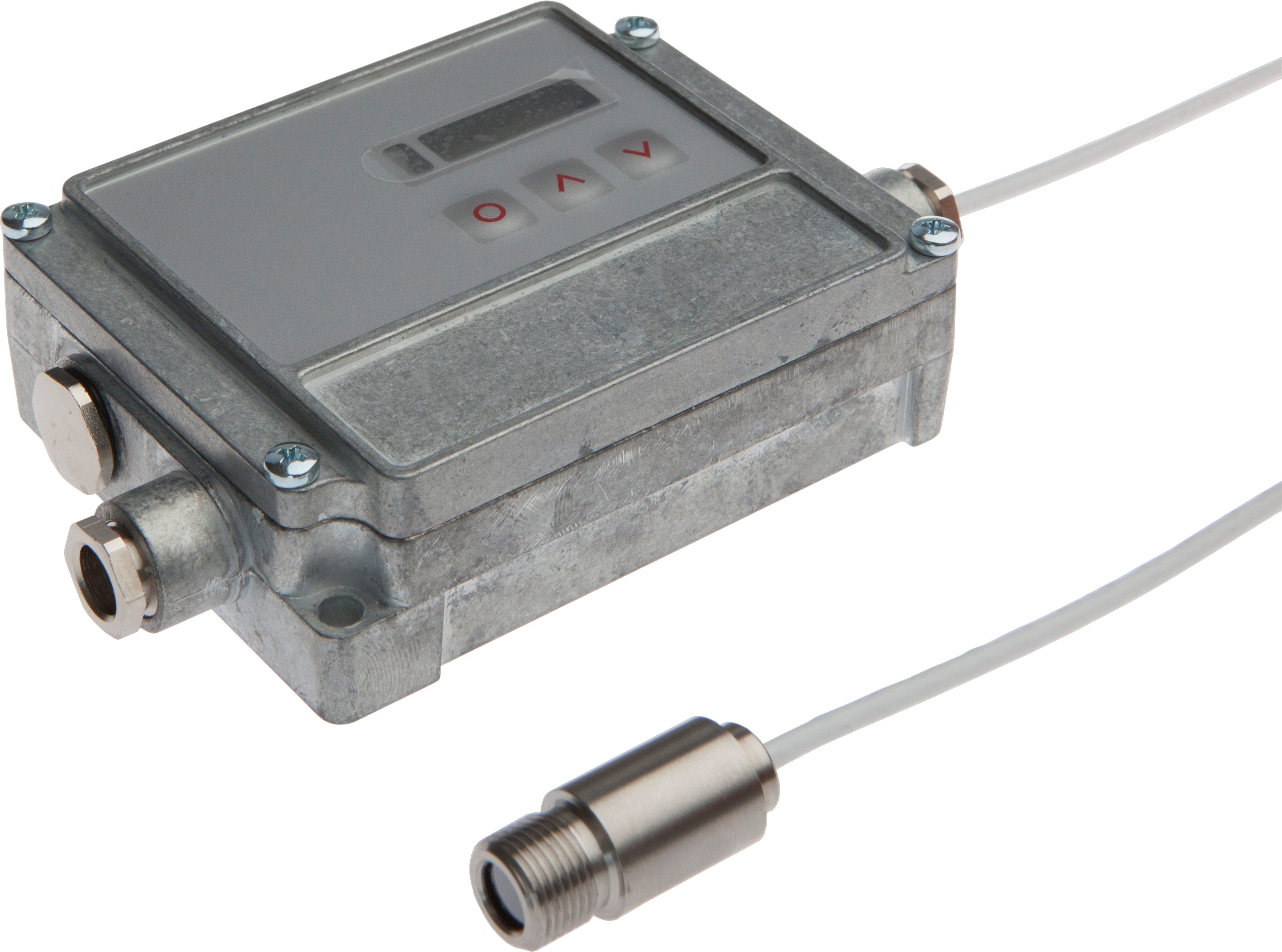

Capteur optique, infrarouge, Ø14mm 30long, -40-600°C, 15:1, 10°, 8-36V DC, NO, 0/4-20mA, 0/5-10V, borne, IP65, V4A, longueur du câble de la tête de mesure 3m
Schéma de connexion

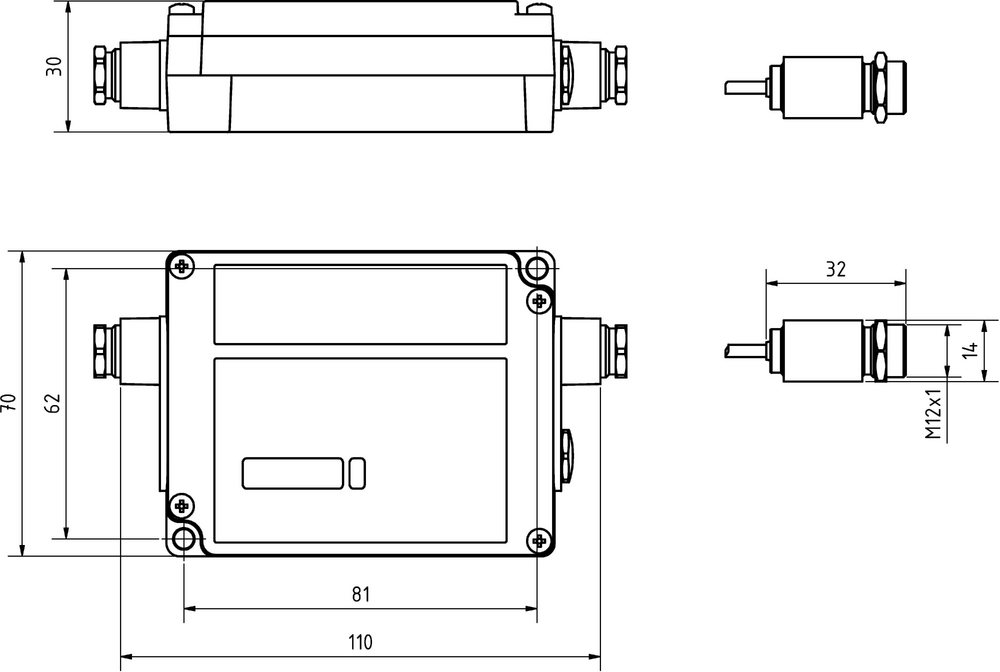

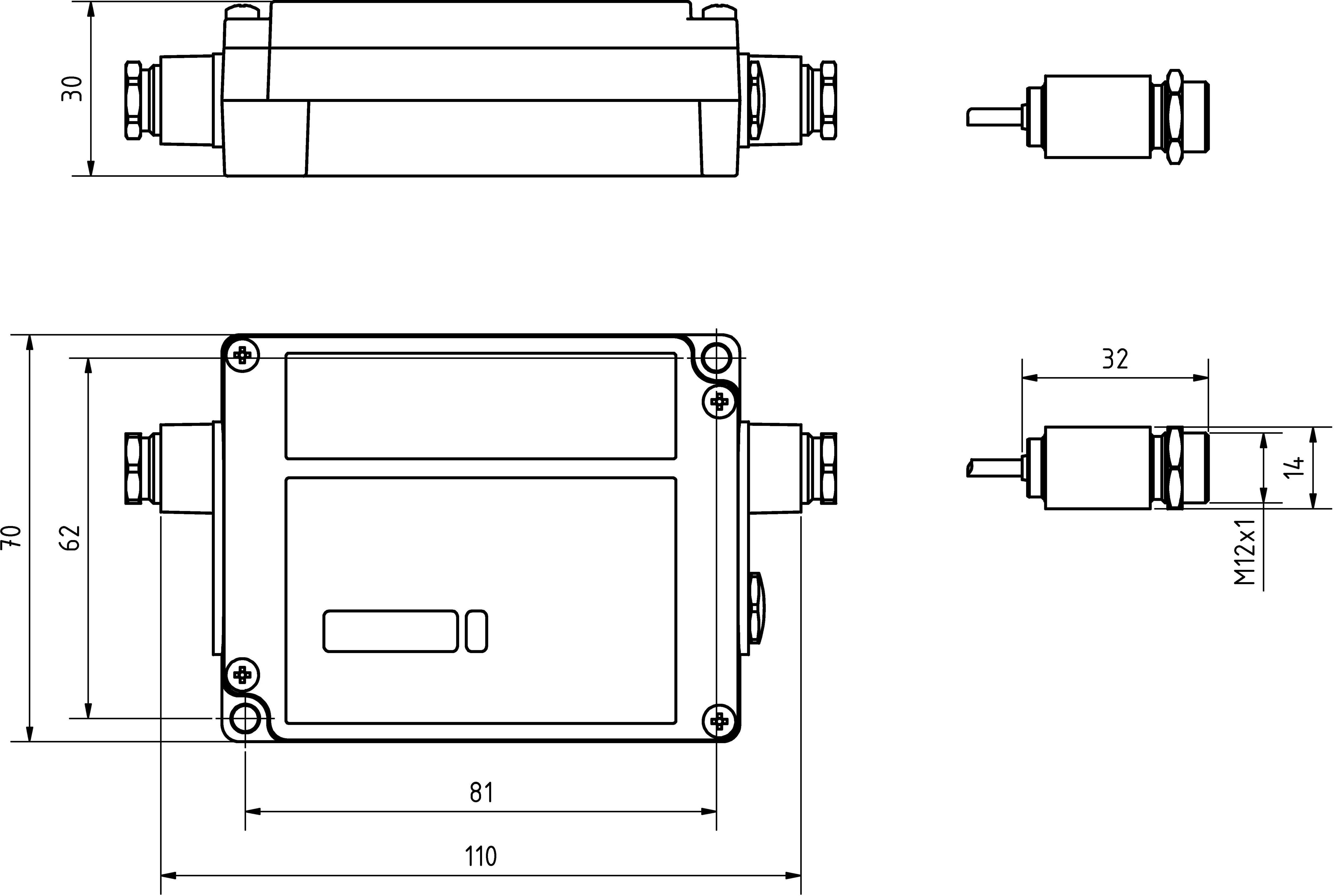

Croquis coté
Modèle 3D
Comparer

Capteurs de température - Mesure sans contact (infrarouge)

Longueur de l'amplificateur
120
Largeur de l'amplificateur
70

Autres caractéristiques

Température ambiante
60°C

Caractéristiques électriques

Temps de réponse
150ms
Exécution de la fonction de commutation
Contact à fermeture (NO)
Exécution de la sortie d'alarme
PNP
Exécution de la sortie analogique
0 - 10V, 0 - 20mA, 0 - 5V, 4 - 20mA
Exécution du raccordement électrique
Raccord à compression
Version du thermocouple
Sommé (J ou K)
Courant de coupure assigné
50mA
Procédure de réglage
Logiciel d'application, Paramétrage
Hystérésis relative
5%
Courant à vide
100mA
Plage de mesure de la température
-40 - 600°C
Répétabilité relative
0,5%
Fonction de commutation de la sortie d'alarme
Contact à fermeture (NO)
Dérive en température sur l'ensemble de la plage de mesure
0,05%
Interface de communication prise en charge
en option
Tension de fonctionnement (DC)
8 - 36V
Fonctions de sortie
Point de commutation
Annonce
Écran LCD, Indicateur LED
Enregistrement des données possible
Oui
Sonde séparée
Oui

Propriétés mécaniques

Forme de construction
Parallélépipède rectangle
Température de fonctionnement de la tête de mesure
-40 - 180°C
Longueur du filetage
10mm
Pas de vis
1mm
Longueur du câble de la tête de mesure
3m
Longueur
32mm
Indice de protection (IP)
IP65
Matériau du boîtier
Acier inoxydable 1.4571
Hauteur de l'amplificateur
30mm
Dimension du filetage
M12
Diamètre
14mm

Propriétés optiques

Angle d'ouverture
10°
sensibilité spectrale
8 - 14µm
Rapport D:S
15:1
Imprimer les données
Classification Classe
eClass-7.0 27200211
eClass-7.1 27200211
eClass-8.0 27200211
eClass-9.0 27200211
eClass-9.1 27200211
ETIM-6.0 EC000601
ETIM-7.0 EC000601
Caractéristique Valeur
Conforme à la directive RoHS Oui
Conforme à REACH Oui
Groupe de produits IPF 103 capteurs infrarouges
Dimensions de l'emballage 145 x 75 x 215mm
Poids brut 640g
Numéro de tarif douanier 90251900
Numéro WEEE 40951076
Hauteur de l'amplificateur 30mm
