Czujniki temperatury - Pomiar bezdotykowy (podczerwień)

OI98C121

Cena katalogowa

522,80 €

Ilość	Cena	Oszczędności
1	522,80 €	–
5	507,12 €	3% / 15,68 €
10	496,66 €	5% / 26,14 €
20	480,98 €	8% / 41,82 €
50	460,06 €	12% / 62,74 €

Na żądanie

Czujnik optyczny, podczerwień, Ø14mm 30long, -40-600°C, 15:1, 10°, 8-36V DC, NO, 0/4-20mA, 0/5-10V, terminal, IP65, V4A, długość kabla głowicy czujnika 3m

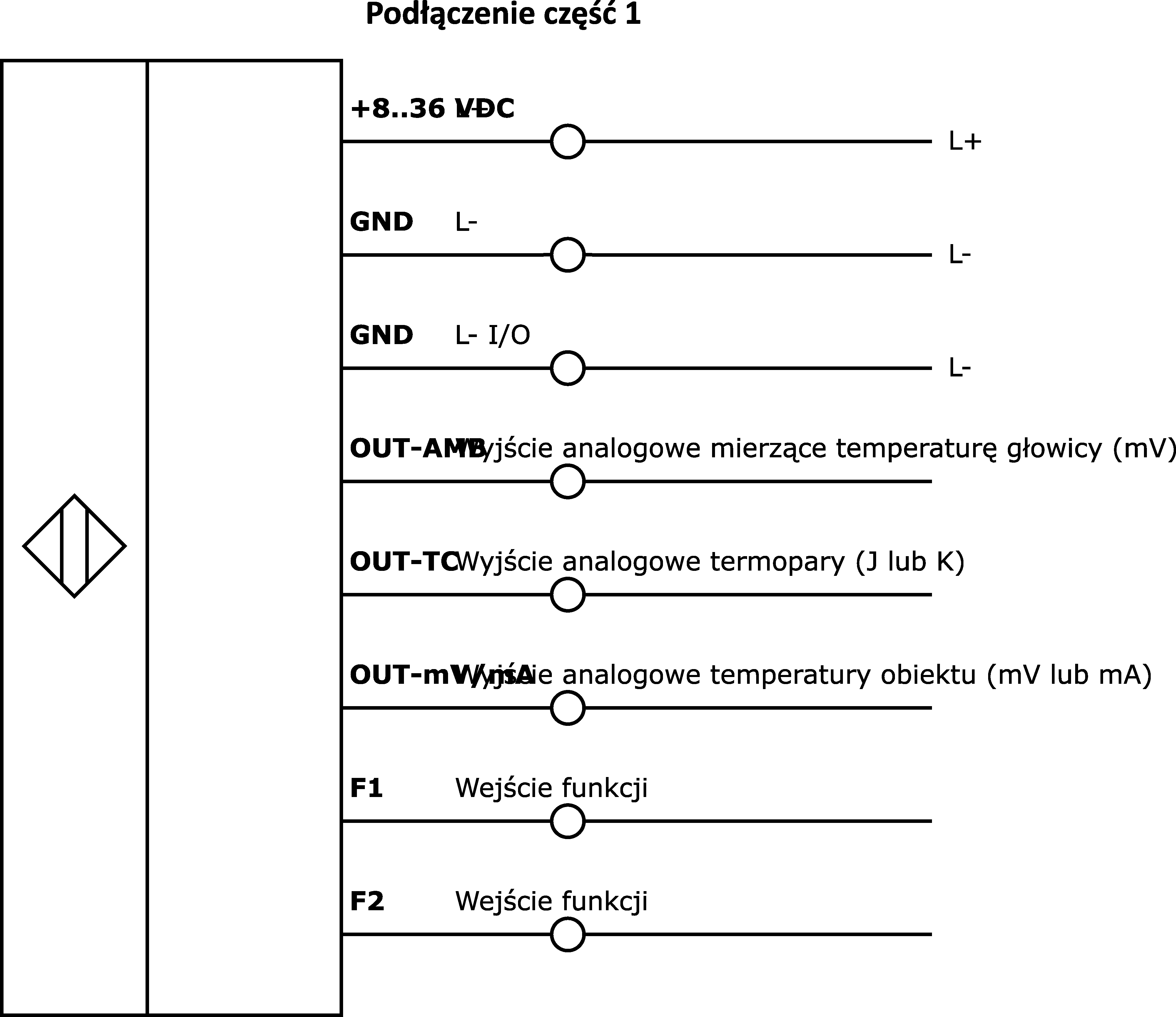

Schemat połączeń

Szkic wymiarowy

Model 3D

Porównaj

Czujniki temperatury - Pomiar bezdotykowy (podczerwień)

Dane techniczne

Długość wzmacniacza: 120mm

Inne właściwości

Temperatura otoczenia: 60°C

Właściwości elektryczne

Czas reakcji: 150ms

Wykonywanie funkcji przełączania: Styk zwierny (NO)

Wykonanie wyjścia alarmowego: PNP

Konstrukcja wyjścia analogowego: 0 - 10V, 0 - 20 mA, 0 - 5V, 4 - 20 mA

Projekt połączenia elektrycznego: Podłączenie zacisków

Konstrukcja termopary

Znamionowy prąd przełączania: 50mA

Procedura ustawiania: Oprogramowanie użytkowe, Parametryzacja

Histereza względna: 5%

Prąd bez obciążenia: 100mA

Zakres pomiaru temperatury: -40 - 600°C

Względna powtarzalność: 0,5%

Funkcja przełączania wyjścia alarmowego: Styk zwierny (NO)

Dryft temperatury w całym zakresie pomiarowym: 0,05%

Obsługiwany interfejs komunikacyjny: USB (przez dodatkowy moduł)

Konfigurowalne funkcje wyjściowe: Punkt przełączania

Wyświetlacz: Wyświetlacz LCD, Wyświetlacz LED

Napięcie robocze

Podłączenie elektryczne

Właściwości mechaniczne

Projekt: Prostopadłościan

Temperatura robocza głowicy pomiarowej: -40 - 180°C

Długość gwintu: 10mm

Podziałka gwintu: 1mm

Długość kabla głowicy pomiarowej: 3m

Długość: 32mm

Klasa ochrony (IP): IP65

Materiał obudowy: Stal nierdzewna 1.4571

Wysokość wzmacniacza: 30mm

Szerokość wzmacniacza: 70mm

Wymiar gwintu: M12

Średnica: 14mm

wymiary

Właściwości optyczne

Kąt otwarcia: 10°

Czułość widmowa: 8 - 14µm

Stosunek D:S: 15:1

Znajdź akcesoria dla OI98C121 w tych grupach produktów:

Akcesoria i elementy mocujące

Czujnik temperatury

Akcesoria OI98

AO98C598

Akcesoria Optyka, jednostka oczyszczania powietrza, M12x1, metalowa

86,30 €
Twoja cena

Na żądanie

AO98C759

Akcesoria Optyczne, tarcza ochronna, metal, szkło, M12x1

65,10 €
Twoja cena

Na żądanie

AO98C870

Akcesoria Optyczna, solidna obudowa, VA

230,50 €
Twoja cena

Na żądanie

AO98E042

Akcesoria Rurka optyczna, antyrefleksyjna, M12x1 20 długa, metalowa

35,20 €
Twoja cena

Niedobór zapasów

AO98E236

Akcesoria Optyka, mocowanie optyki, metal, szkło, M12x1

131,10 €
Twoja cena

Niedobór zapasów

AO98F001

Akcesoria Optyka, mocowanie optyczne, metal, szkło, mocowanie lustra pod kątem prostym

113,10 €
Twoja cena

Na żądanie

Karty interfejsu

VR98A921

Karta interfejsu przekaźnika, połączenie śrubowe, styk przekaźnika NO, połączenie śrubowe, IP00

93,50 €
Twoja cena

Na żądanie

Montaż

Adapter do szyny top-hat dla OI98

AO98C526

Akcesoria Optyczne, adapter szyny montażowej, 74x93x2 mm, prosty, szyna górna 35 mm, metal, połączenie zatrzaskowe

46,00 €
Twoja cena

Na żądanie

Przyrząd celowniczy dla OE98

AO98F002

Akcesoria, optyczne, celownik laserowy do OI98, w tym baterie

150,00 €
Twoja cena

Na żądanie

Arkusze danych

pdf

Indywidualny arkusz danych

PDF-Plik, 1.3 MB

Instrukcje

pdf

Instrukcja obsługi produktu

PDF-Plik, 2.8 MB

Rysunki

Zgodność produktu

Biała księga

pdf

Whitepaper temperature sensors

PDF-Plik, 401 KB

Przykłady zastosowań

Klasyfikacja	Klasa
eClass-7.0	27200211
eClass-7.1	27200211
eClass-8.0	27200211
eClass-9.0	27200211
eClass-9.1	27200211
ETIM-6.0	EC000601
ETIM-7.0	EC000601

Cecha	Wartość
Zgodność z dyrektywą RoHS	Tak
Zgodność z REACH	Tak
Zgodność z TSCA	Tak
Grupa produktów IPF	310 Czujniki temperatury
Wymiary opakowania	145 x 75 x 215mm
Masa brutto	640g
Ślad CO2	16,94kg CO₂e
Numer taryfy celnej	90251900
Numer WEEE	40951076
