Temperatur-Sensoren - Berührungslose Messung (infrarot)

OI98C121

Listenpreis

522,80 €

Menge	Preis	Ersparnis
1	522,80 €	–
5	507,12 €	3% / 15,68 €
10	496,66 €	5% / 26,14 €
20	480,98 €	8% / 41,82 €
50	460,06 €	12% / 62,74 €

Auf Anfrage

Sensor Optisch, Infrarot, Ø14mm 30lang, -40-600°C, 15:1, 10°, 8-36V DC, NO, 0/4-20mA, 0/5-10V, Klemme, IP65, V4A, Kabellänge des Messkopfes 3m

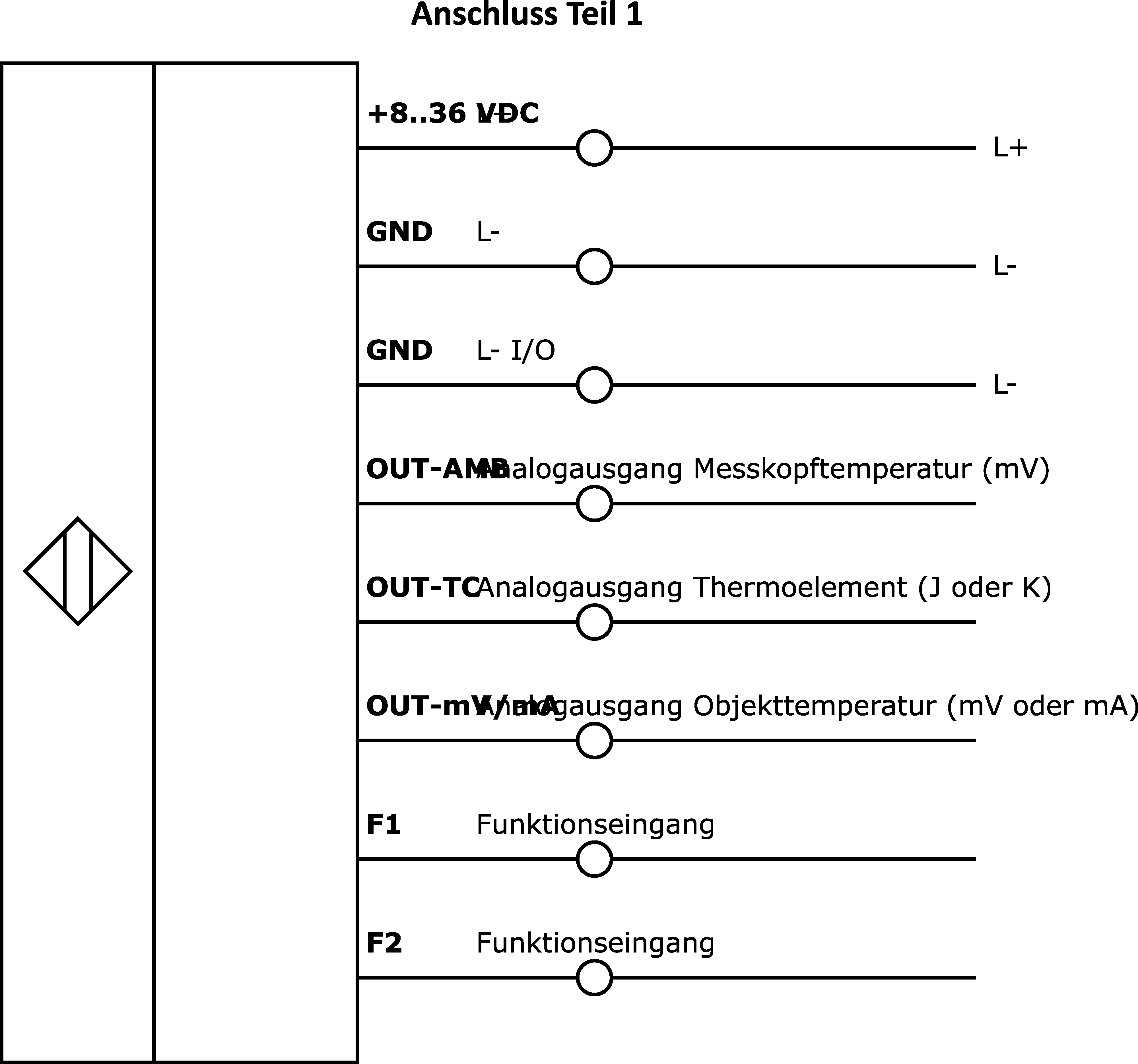

Anschlussbild

Maßskizze

3D-Modell

Vergleichen

Temperatur-Sensoren - Berührungslose Messung (infrarot)

Elektrische Eigenschaften

Ansprechzeit: 150ms

Ausführung der Schaltfunktion: Schließer (NO)

Ausführung des Alarmausgangs: PNP

Ausführung des Analogausgangs: 0 - 10V, 0 - 20mA, 0 - 5V, 4 - 20mA

Ausführung des elektrischen Anschlusses: Klemmanschluss

Ausführung des Thermoelements: Einstellbar (J oder K)

Bemessungsschaltstrom: 50mA

Einstellverfahren: Applikationssoftware, Parametrierung

Relative Hysterese: 5%

Leerlaufstrom: 100mA

Messbereich Temperatur: -40 - 600°C

Relative Wiederholgenauigkeit: 0,5%

Schaltfunktion des Alarmausgangs: Schließer (NO)

Temperaturdrift über den gesamten Messbereich: 0,05%

Unterstützte Kommunikationsschnittstelle: USB (über Zusatzmodul)

Anpassbare Ausgangsfunktionen: Schaltpunkt

Anzeige: LCD-Display, LED-Anzeige

Betriebsspannung: 8-36VDC

Elektrischer Anschluss: Klemmanschluss

Mechanische Eigenschaften

Bauform: Quader

Betriebstemperatur des Messkopfes: -40 - 180°C

Gewindelänge: 10mm

Gewindesteigung: 1mm

Kabellänge des Messkopfes: 3m

Länge: 32mm

Schutzart (IP): IP65

Werkstoff des Gehäuses: Edelstahl 1.4571

Höhe des Verstärkers: 30mm

Breite des Verstärkers: 70mm

Gewindemaß: M12

Durchmesser: 14mm

Abmessungen: M12x1, 32mm lang

Optische Eigenschaften

Öffnungswinkel: 10°

spektrale Empfindlichkeit: 8 - 14µm

Verhältnis D:S: 15:1

Sonstige Eigenschaften

Umgebungstemperatur: 60°C

Technische Daten

Länge des Verstärkers: 120mm

Finden Sie Zubehör für OI98C121 in diesen Produktgruppen:

Zubehör und Befestigungselemente

Montage

Hutschienenadapter für OI98

AO98C526

Zubehör Optisch, Tragschienenadapter, 74x93x2mm, gerade, Hutprofilschiene 35 mm, Metall, Schnappverbindung

46,00 €
Ihr Preis

Auf Anfrage

Visierhilfe für OI98

AO98F002

Zubehör, Optisch, Laser Visierhilfe für OI98, inklusive Batterien

150,00 €
Ihr Preis

Auf Anfrage

Temperatursensor

Optisches Zubehör OI98

AO98C598

Zubehör Optisch, Freiblaseinrichtung, M12x1, Metall

86,30 €
Ihr Preis

Auf Anfrage

AO98C759

Zubehör Optisch, Schutzscheibe, Metall, Glas, M12x1

65,10 €
Ihr Preis

Auf Anfrage

AO98C870

Zubehör Optisch, Massivgehäuse, VA

230,50 €
Ihr Preis

Auf Anfrage

AO98E042

Zubehör Optisch, Reflexionsschutzrohr, M12x1 20lang, Metall

35,20 €
Ihr Preis

Bestand knapp

AO98E236

Zubehör Optisch, Vorsatzoptik, Metall, Glas, M12x1

131,10 €
Ihr Preis

Bestand knapp

AO98F001

Zubehör Optisch, Optikaufsatz, Metall, Glas, Rechtwinkel-Spiegelvorsatz

113,10 €
Ihr Preis

Auf Anfrage

Schnittstellenkarten

VR98A921

Relais-Schnittstellenkarte, Schraubanschluss, Relaiskontakt NO, Schraubanschluss, IP00

93,50 €
Ihr Preis

Auf Anfrage

Datenblätter

pdf

Einzeldatenblatt

PDF-Datei, 1,0 MB

Anleitungen

pdf

Produktbedienungsanleitung

PDF-Datei, 2,4 MB

Zeichnungen

Produktkonformität

Whitepaper

pdf

Infrarotsensoren

PDF-Datei, 588 KB

Anwendungsbeispiele

Klassifizierung	Klasse
eClass-7.0	27200211
eClass-7.1	27200211
eClass-8.0	27200211
eClass-9.0	27200211
eClass-9.1	27200211
ETIM-6.0	EC000601
ETIM-7.0	EC000601

Merkmal	Wert
RoHS konform	Ja
REACH-konform	Ja
TSCA-konform	Ja
IPF Produktgruppe	310 Temperatursensoren
Verpackungsmaße	145 x 75 x 215mm
Bruttogewicht	640g
CO2-Fußabdruck	16,94kg CO₂e
Zolltarifnummer	90251900
WEEE-Nummer	40951076
