FIN DE SÉRIE

PS500040

PS500040
Article de suivi: PS500046
Comparer
Capteur laser, capteur linéaire émetteur, 105x30x125mm, diaphragme 48, Sn : 2m, 22-26V DC, connecteur M9 4 pôles, IP54, aluminium anodisé/anodisé, diode laser, lumière rouge

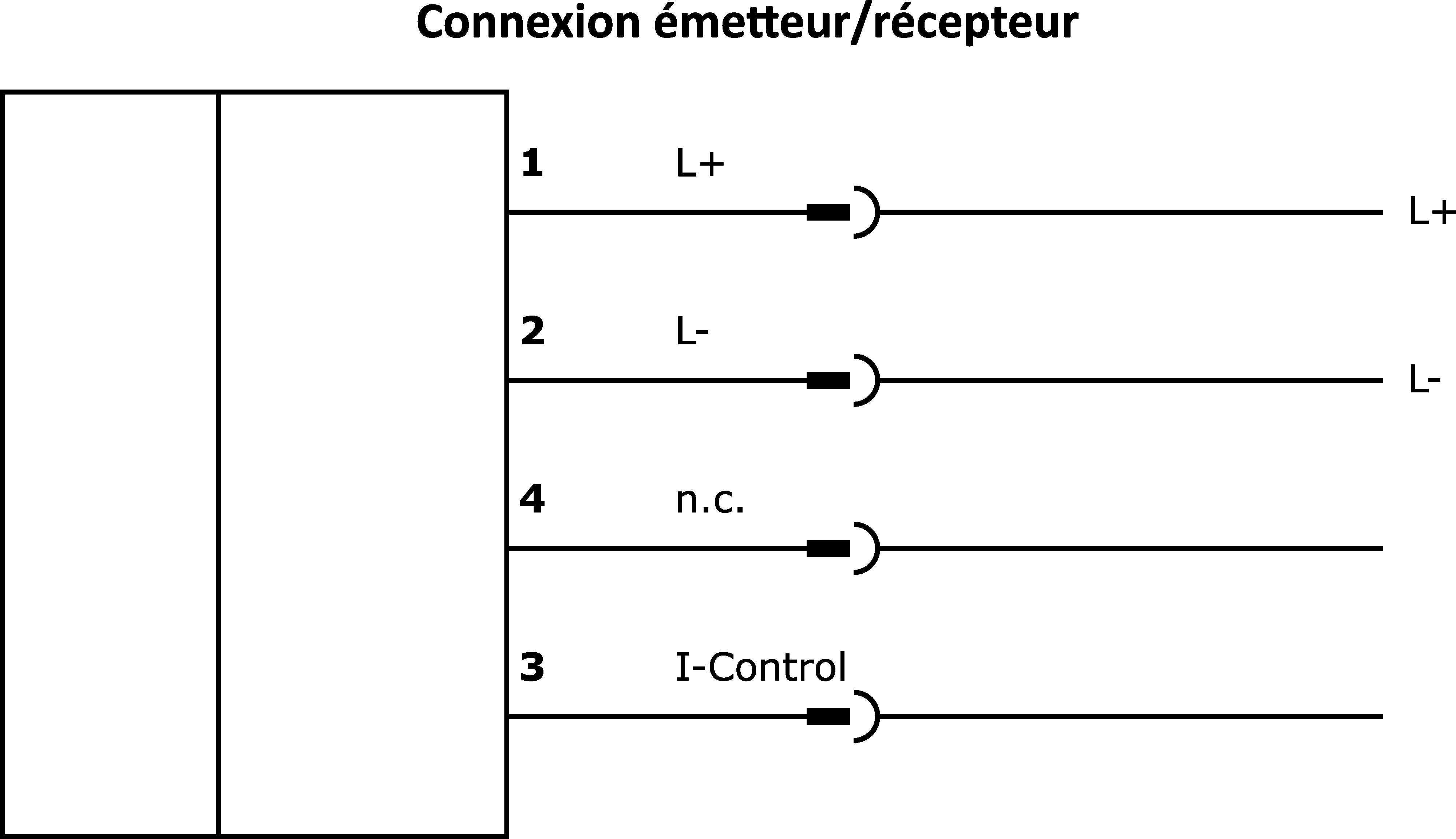

Schéma de connexion
Modèle 3D
Comparer

Capteurs laser - Capteurs de ligne Émetteur

Les capteurs optiques fonctionnent sans contact. Ils détectent des objets, indépendamment de leur nature (par ex. forme, couleur, structure de surface, matériau). Leur fonctionnement de base repose sur l'émission et la réception de lumière. On distingue trois variantes : 1. la barrière unidirectionnelle se compose de deux appareils séparés, un émetteur et un récepteur, qui sont alignés l'un sur l'autre. Lorsque le faisceau lumineux est interrompu entre les deux appareils, la sortie de commutation intégrée au récepteur change d'état. 2) Dans le cas du système réflex, l'émetteur et le récepteur se trouvent dans un seul appareil. Le faisceau lumineux émis est réfléchi sur le récepteur par un réflecteur qui doit être monté en face. Dès que le faisceau lumineux est interrompu, la sortie de commutation intégrée dans l'appareil change d'état. 3) Dans le cas de la cellule photoélectrique, l'émetteur et le récepteur se trouvent dans un seul appareil. Le faisceau lumineux émis est réfléchi par l'objet à détecter. Dès que le récepteur détecte la lumière réfléchie, la sortie de commutation intégrée dans l'appareil change d'état.

Autres caractéristiques

Température ambiante
-10 - 50°C

Caractéristiques électriques

Résolution
0,016mm
Réalisation de l'interface de communication entre l'émetteur et le récepteur
Connecteur M9
Exécution du raccordement électrique
Connecteur M9
Procédure de réglage
Paramétrage, Apprentissage
Puissance du laser
0,4mW
Courant à vide
200mA
Nombre de pôles
4
Nombre de pôles de l'interface de communication entre l'émetteur et le récepteur
4
Distance de commutation
0 - 2 000mm
Fréquence de commutation
500Hz
Répétabilité absolue
0,016mm
Type de contact enfichable, interface de communication
Female (prise femelle)

Propriétés mécaniques

Forme de construction
Parallélépipède rectangle
Largeur
125mm
Hauteur du champ
48mm
Hauteur
105mm
Longueur
30mm
Température de stockage
-20 - 85°C
Surface
revêtu de téflon
Indice de protection (IP)
IP54
Matériau du boîtier
Aluminium

Propriétés optiques

Longueur de l'ouverture
48mm
Filtre
Filtre d'interférence
Classe laser
Classe 1
Type de lumière
Diode laser, lumière rouge
Forme du faisceau lumineux
Ligne
Longueur d'onde du capteur
670nm
Classification Classe
eClass-7.0 27270901
eClass-7.1 27270901
eClass-8.0 27270901
eClass-9.0 27270901
eClass-9.1 27270901
ETIM-6.0 EC002716
ETIM-7.0 EC002716
Caractéristique Valeur
Conforme à la directive RoHS Oui
Conforme à REACH Oui
Conforme au POP Oui
Conforme à la TSCA Oui
Groupe de produits IPF 165 Capteurs linéaires laser
Dimensions de l'emballage 138 x 95 x 210mm
Poids brut 420g
Numéro de tarif douanier 85365019
Numéro WEEE 40951076
