ARTICOLO FUORI PRODUZIONE

PS500040

PS500040
Articolo di follow-up: PS500046
Confronto
Sensore laser, trasmettitore a sensore di linea, 105x30x125mm, apertura 48, Sn: 2m, 22-26V DC, connettore M9 a 4 poli, IP54, alluminio anodizzato/anodizzato, diodo laser, luce rossa

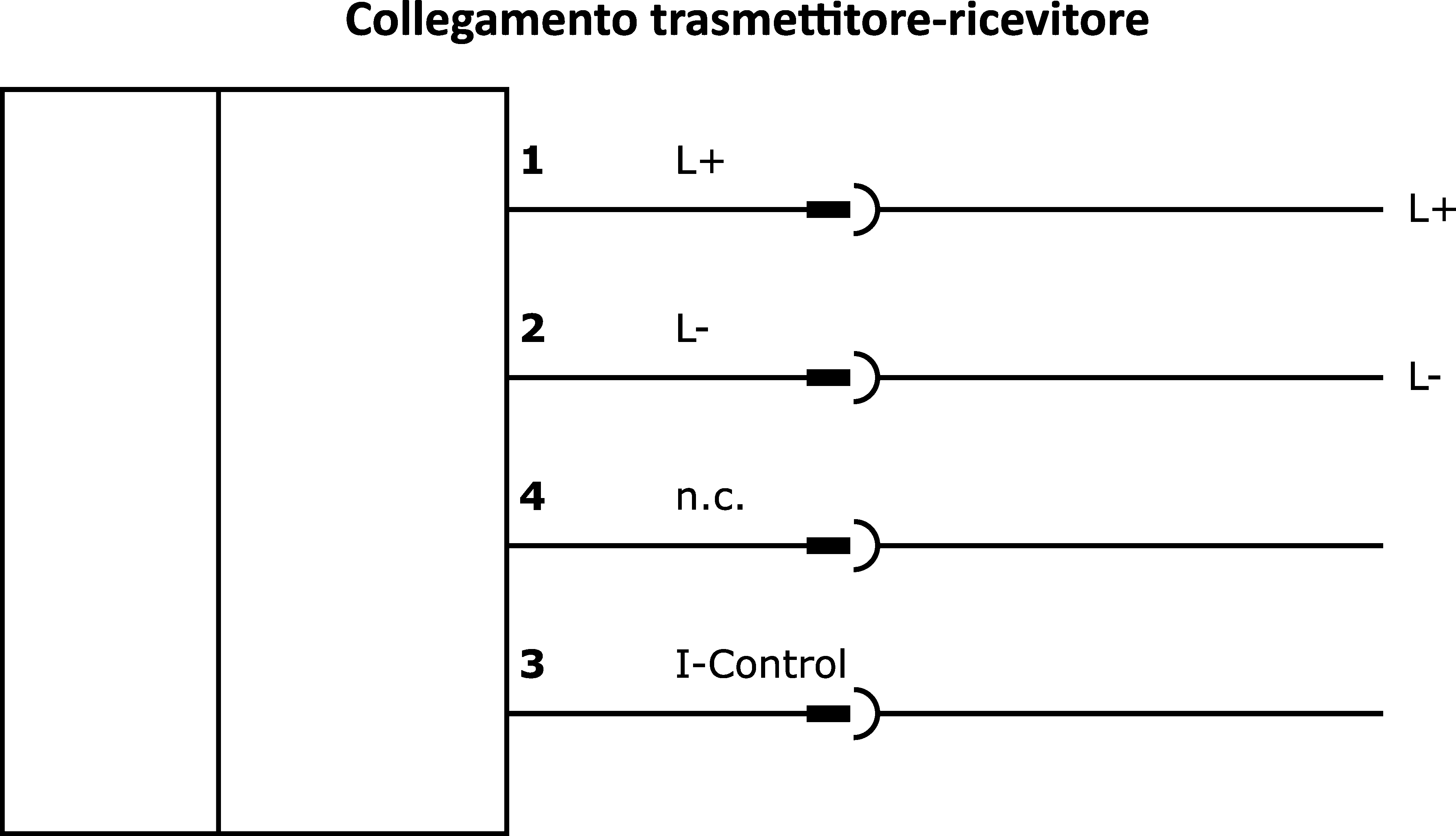

Schema di collegamento
Modello 3D
Confronto

Sensori laser - Sensori di linea Trasmettitore

I sensori ottici funzionano senza contatto. Rilevano gli oggetti indipendentemente dalle loro proprietà (ad esempio, forma, colore, struttura superficiale, materiale). La modalità di funzionamento di base si basa sulla trasmissione e sulla ricezione della luce. Ne esistono tre tipi diversi: 1. il sensore a sbarramento è costituito da due dispositivi separati, un trasmettitore e un ricevitore, allineati tra loro. Se il fascio di luce tra i due dispositivi viene interrotto, l'uscita di commutazione integrata nel ricevitore cambia il suo stato. 2 Nel sensore a catarifrangente, il trasmettitore e il ricevitore si trovano in un unico dispositivo. Il fascio di luce trasmesso viene riflesso sul ricevitore da un riflettore da montare di fronte. Non appena il fascio di luce viene interrotto, l'uscita di commutazione integrata nel dispositivo cambia stato. 3. con il sensore di luce, il trasmettitore e il ricevitore sono in un unico dispositivo. Il raggio di luce trasmesso viene riflesso dall'oggetto da rilevare. Non appena il ricevitore rileva la luce riflessa, l'uscita di commutazione integrata nel dispositivo cambia stato.

Altre proprietà

Temperatura ambiente
-10 - 50°C

Proprietà elettriche

Risoluzione
0,016mm
Progettazione dell'interfaccia di comunicazione tra mittente e destinatario
Connettore M9
Progettazione del collegamento elettrico
Connettore M9
Procedura di impostazione
Parametrizzazione, Teach-In
Potenza laser
0,4mW
Corrente a vuoto
200mA
Numero di pali
4
Numero di poli dell'interfaccia di comunicazione tra trasmettitore e ricevitore
4
Distanza di commutazione
0 - 2.000mm
Frequenza di commutazione
500Hz
Ripetibilità assoluta
0,016mm
Tipo di contatto a spina, interfaccia di comunicazione
Femmina (presa)

Proprietà meccaniche

Design
Cuboide
Larghezza
125mm
Altezza del campo
48mm
Altezza
105mm
Lunghezza
30mm
Temperatura di stoccaggio
-20 - 85°C
Superficie
rivestimento in teflon
Classe di protezione (IP)
IP54
Materiale dell'alloggiamento
Alluminio

Proprietà ottiche

Lunghezza del diaframma
48mm
Filtri
Filtro antidisturbo
Classe laser
Classe 1
Tipo di luce
Diodo laser, luce rossa
Forma del fascio di luce
Linea
Lunghezza d'onda del sensore
670nm
Classificazione Classe
eClass-7.0 27270901
eClass-7.1 27270901
eClass-8.0 27270901
eClass-9.0 27270901
eClass-9.1 27270901
ETIM-6.0 EC002716
ETIM-7.0 EC002716
Caratteristica Valore
Conforme alla direttiva RoHS Sì
Conforme a REACH Sì
Compatibile con POP Sì
Conforme al TSCA Sì
Gruppo di prodotti IPF 165 Sensori di linea laser
Dimensioni dell'imballaggio 138 x 95 x 210mm
Peso lordo 420g
Numero di tariffa doganale 85365019
Numero WEEE 40951076
