PRODUTO DESCONTINUADO

PS500040

PS500040
Modelo sucessor: PS500046
Comparar
sensor laser, Transmissor de sensor de linha, 105x30x125mm, abertura 48, Sn: 2m, 22-26V DC, Conector M9 4pin, IP54, Alumínio anodizado, Díodo laser, luz vermelha

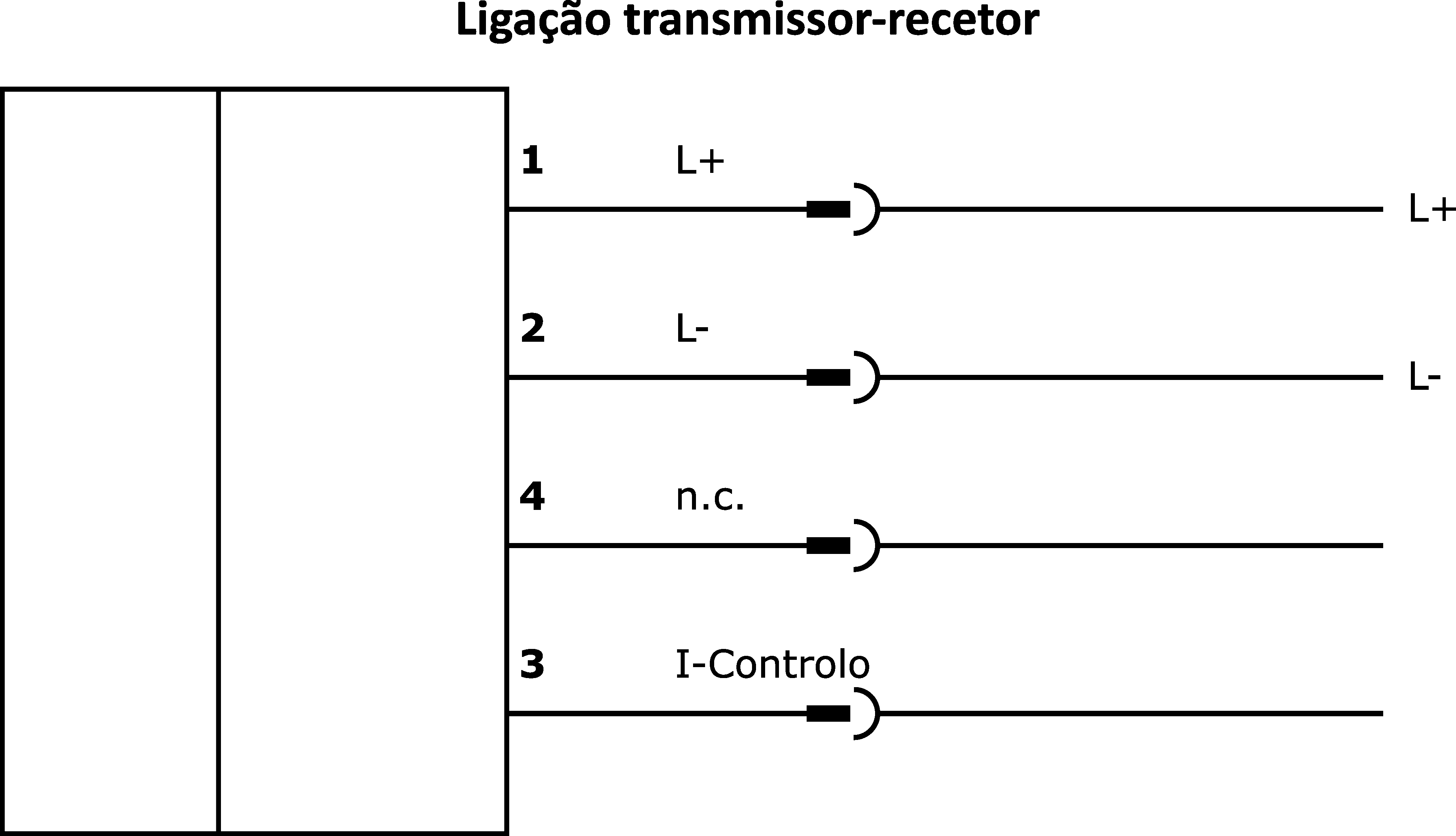

diagrama do circuito
Modelo 3D
Comparar

Sensores laser - Sensores de linha transmissores

Os sensores ópticos funcionam sem contacto. Detectam objectos independentemente das suas características (por exemplo, forma, cor, estrutura da superfície, material). O princípio básico de funcionamento baseia-se na transmissão e recepção de luz. Existem três versões diferentes: 1. O sensor de feixe de luz consiste em dois dispositivos separados, um transmissor e um receptor, que estão alinhados um com o outro. Se o feixe de luz entre os dois dispositivos for interrompido, a saída de comutação integrada no receptor altera o seu estado. 2. Com o sensor retrorreflector, o emissor e o receptor estão localizados num único dispositivo. O feixe de luz emitido é reflectido de volta para o receptor por um reflector que deve ser montado em frente ao dispositivo. Assim que o feixe de luz é interrompido, a saída de comutação integrada no dispositivo muda o seu estado. 3. No caso do sensor de reflexão difusa, o emissor e o receptor encontram-se num único dispositivo. O feixe de luz emitido é reflectido pelo objecto a ser detectado. Assim que o receptor detecta a luz reflectida, a saída de comutação integrada no dispositivo muda o seu estado.

Outras propriedades

Temperatura ambiente
-10 - 50°C

Propriedades eléctricas

Resolução
0,016mm
Concepção da interface de comunicação entre o emissor e o receptor
Conector M9
Concepção da ligação eléctrica
Conector M9
Procedimento de definição
Parametrização, Aulas teóricas
Potência laser
0,4mW
Corrente em vazio
200mA
Número de postes
4
Número de pólos da interface de comunicação entre o emissor e o receptor
4
Distância de comutação
0 - 2.000mm
Frequência de comutação
500Hz
Repetibilidade absoluta
0,016mm
Tipo de contacto de ficha, interface de comunicação
Feminino

Propriedades mecânicas

Tipo
Cubóide
Largo
125mm
Altura do campo
48mm
Altura
105mm
Comprimento
30mm
Temperatura de armazenamento
-20 - 85°C
Superfície
revestido a teflon
Classe de protecção (IP)
IP54
Material do invólucro
Alumínio

Propriedades ópticas

Comprimento da abertura
48mm
Filtro
Filtro de interferência
Classe laser
Classe 1
Tipo de luz
Díodo laser, luz vermelha
Forma do feixe de luz
Linha
Comprimento de onda do sensor
670nm
Classificação Classe
eClass-7.0 27270901
eClass-7.1 27270901
eClass-8.0 27270901
eClass-9.0 27270901
eClass-9.1 27270901
ETIM-6.0 EC002716
ETIM-7.0 EC002716
Imóveis Valor
Conformidade com RoHS Sim
Em conformidade com o REACH Sim
Compatível com POP Sim
Em conformidade com a TSCA Sim
Grupo de produtos IPF 165 sensores de linha laser
dimensões da embalagem 138 x 95 x 210mm
Peso bruto 420g
Número da pauta aduaneira 85365019
Número WEEE 40951076
