SL90F002
Sur demande
Capteur de débit, air, calorimétrique, 176x75x300mm, R 1/2", 18-36V DC, 4-20mA, connecteur M12 5 pôles, plastique PC, résistance à la pression 16bar, avec écran, paramétrage, Ethernet avec PoE (Power over Ethernet)
Comparer
Capteurs de flux - Mesure de la consommation d'air comprimé
Le fonctionnement du capteur de flux repose sur le principe calorimétrique. La sonde de mesure est chauffée de l'intérieur de quelques degrés Celsius par rapport au fluide dans lequel elle pénètre. Lorsque le fluide s'écoule, la chaleur générée dans la sonde est évacuée par le fluide. La température qui s'établit dans la sonde est mesurée et comparée à la température du fluide également mesurée. La différence de température obtenue permet de déduire l'état de l'écoulement pour chaque fluide. Ces capteurs sont utilisés entre autres comme appareils de mesure de la consommation d'air comprimé.
Autres caractéristiques
- Humidité relative (sans condensation)
- 95%
- Température ambiante
- -20 - 70°C
- Précision de mesure
- ± 1,5 % de la plage de mesure ± 0,3 % de la fin de la plage de mesure
- Milieu de référence / objet
- Air
Caractéristiques électriques
- Exécution de la sortie analogique
- 4 - 20mA
- Exécution du raccordement électrique
- Connecteur M12
- Version du connecteur d'interface
- Connecteur M12
- Procédure de réglage
- Paramétrage
- Codage du port d'interface
- X
- Résistance de charge (sortie de courant)
- 500kOhm
- Courant à vide
- 120mA
- Principe de mesure
- calorimétrique
- Nombre de pôles du connecteur d'interface
- 8

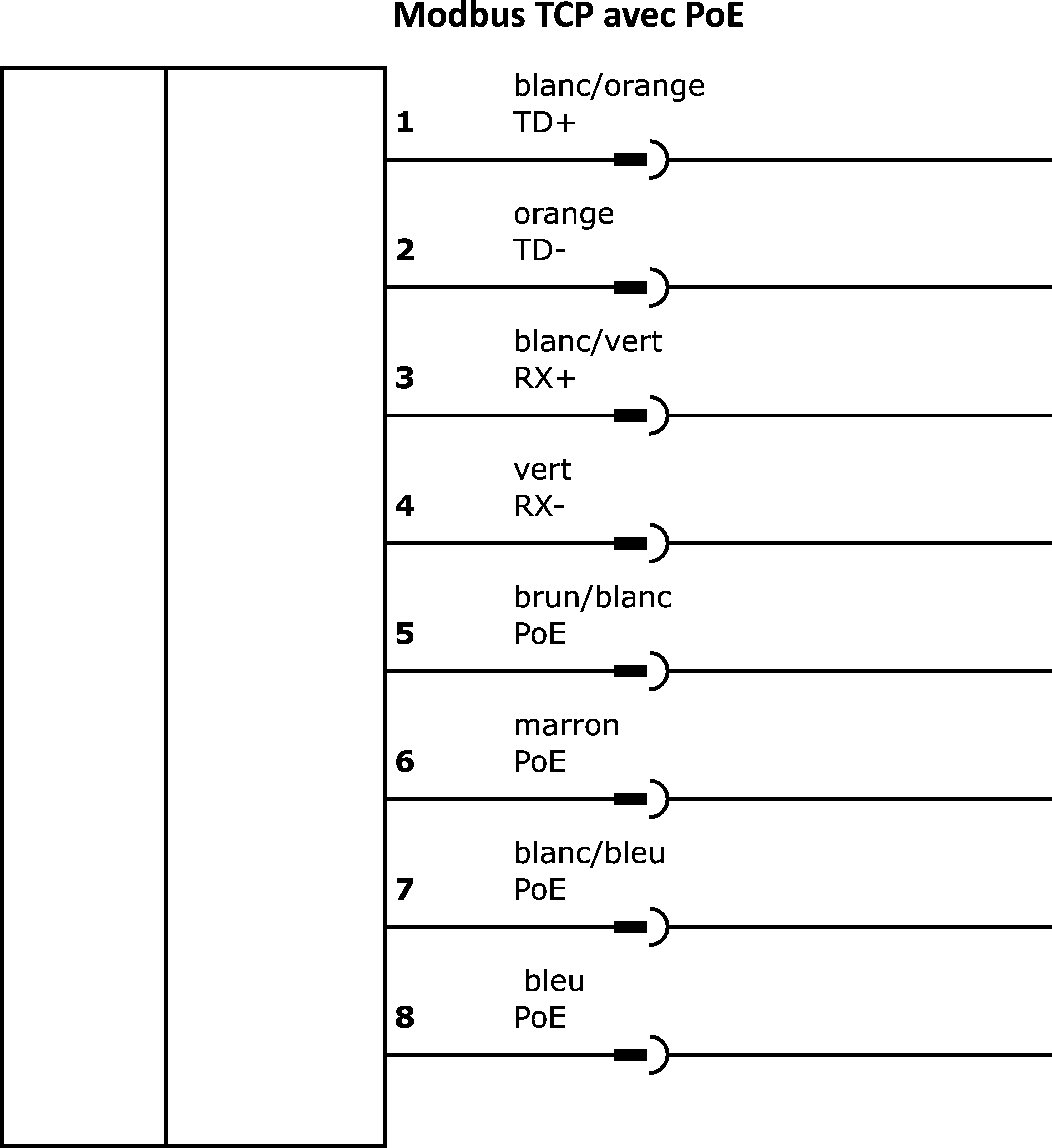

- Interface de communication prise en charge
- Modbus RTU
- Plage de mesure du volume d'écoulement
- 0 - 750l/min
- Plage de mesure de la vitesse d'écoulement
- 0,18 - 92,7m/s
- Annonce
- Écran TFT
- 5
- A
- Tension de service
- Raccordement électrique
Propriétés mécaniques
- Exécution du raccord de processus
- R1/2 pouce
- Forme de construction
- Parallélépipède, parcours de mesure intégré
- Largeur
- 300mm
- Résistance à la compression
- 16bar
- Hauteur
- 176,4mm
- Longueur
- 75mm
- Température du fluide
- -30 - 80°C
- Indice de protection (IP)
- IP65
- Matériau du boîtier
- Plastique PC
- Matériau du capteur de mesure
- Acier inoxydable 1.4301
- Dimensions
