Technique de raccordement - Prises / fiches de câble confectionnées des deux côtés

VK030F28

VK030F28
Prix catalogue
19,70 €
En stock

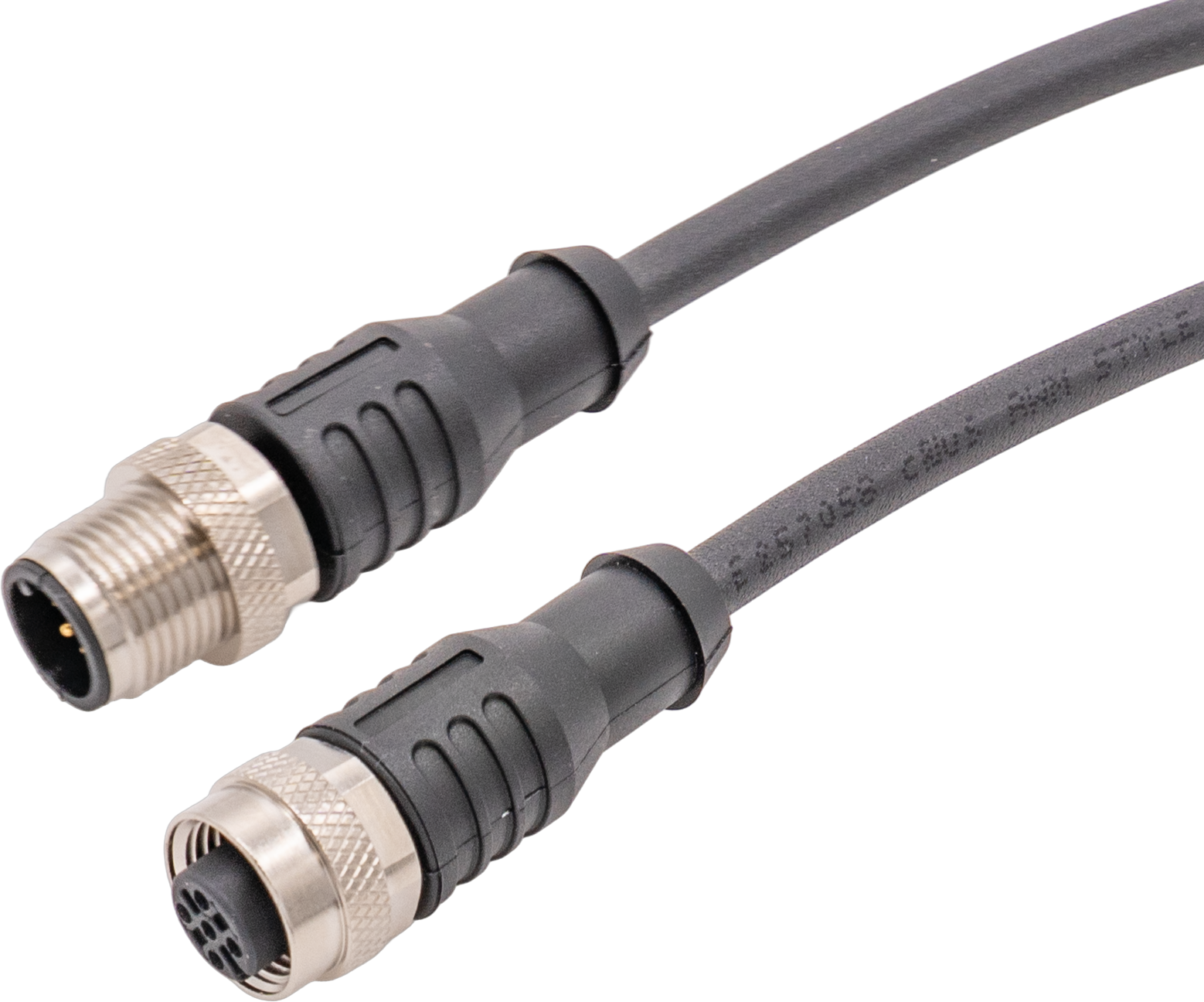

Câble de raccordement, 0,3m, prise M12 5 pôles droit, prise M12 5 pôles droit, 5 conducteurs, PUR (polyuréthane), résistant aux chaînes porte-câbles et à la torsion, huiles et fluides de coupe, domaine de soudage, sans silicone
Schéma de connexion
Comparer

Technique de raccordement - Prises / fiches de câble confectionnées des deux côtés

Ce câble de raccordement a des connexions pré-confectionnées aux deux extrémités. Il permet d'intégrer à moindre coût des terminaux avec une connexion enfichable via un répartiteur ou un module logique.

.

Autres caractéristiques

Résistant aux flammes
selon EN 60332-2-2
Température ambiante
-30 - 90°C
Applications
Convient pour une chaîne traînante, Zone de soudage

Caractéristiques électriques

Type de contact à fiche Raccordement A
Female (prise femelle)
Type de contact à fiche Raccordement B
Male (connecteur)
Version raccordement électrique A
M12
Version raccordement électrique B
M12
Nombre de pôles Raccordement A
5
Nombre de pôles Raccordement B
5
Codage Connexion A
A
Codage port B
A

Propriétés mécaniques

Structure des conducteurs
42 x 0,1mm
Nombre de fils
5
Couleur de la gaine du câble
noir
Longueur du câble
0,3m
Entrée de câble Connecteur A
droit
Entrée de câble Connecteur B
droit
Couple de serrage maximal Raccord A
1Nm
Couple de serrage maximal Raccord B
1Nm
Cycles de pliage
3 millions de cycles
Cycles de torsion
+/-180°/m, ≥ 1 million de cycles
Matériau du revêtement de contact
Or
Matériau de la gaine de câble
Plastique (PUR)
Matériau de l'embase de contact
Laiton
Matériau du raccord
Laiton
Propriétés des matériaux
Sans halogène, Résistant à l'hydrolyse, Sans LABS, Résistant à l'ozone, Sans silicone, Résistant aux UV
Résistance aux conditions environnementales
Huiles, Lubrifiants de refroidissement

Propriétés optiques

Degré de pollution
3
