SL930026
Sur demande

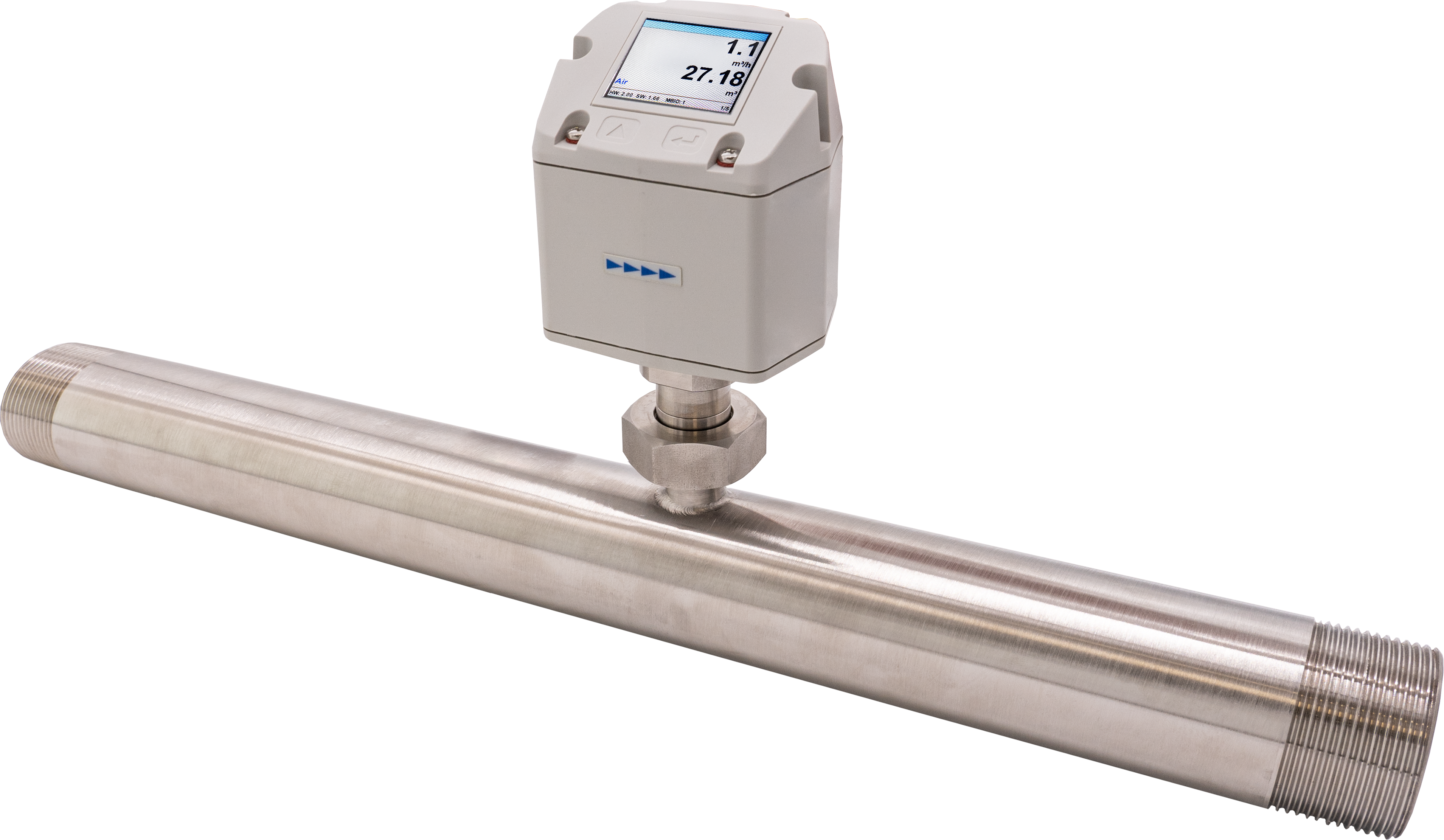

Capteur de débit, air, calorimétrique, 187x75x475mm, R 1 1/4", 18-36V DC, 4-20mA, connecteur M12 5 pôles, plastique PC, résistance à la pression 16bar, Avec écran, Paramétrage, Ethernet
Comparer
Capteurs de flux - Mesure de la consommation d'air comprimé
Le fonctionnement du capteur de flux repose sur le principe calorimétrique. La sonde de mesure est chauffée de l'intérieur de quelques degrés Celsius par rapport au fluide dans lequel elle pénètre. Lorsque le fluide s'écoule, la chaleur générée dans la sonde est évacuée par le fluide. La température qui s'établit dans la sonde est mesurée et comparée à la température du fluide également mesurée. La différence de température obtenue permet de déduire l'état de l'écoulement pour chaque fluide. Ces capteurs sont utilisés entre autres comme appareils de mesure de la consommation d'air comprimé.
Autres caractéristiques
- Humidité relative (sans condensation)
- 95%
- Température ambiante
- -20 - 70°C
- Précision de mesure
- ± 1,5 % de la plage de mesure ± 0,3 % de la fin de la plage de mesure
- Milieu de référence / objet
- Air
Caractéristiques électriques
- Exécution de la sortie analogique
- 4 - 20mA
- Exécution du raccordement électrique
- Connecteur M12
- Version du connecteur d'interface
- Connecteur M12
- Procédure de réglage
- Paramétrage
- Codage du port d'interface
- X
- Courant à vide
- 120mA
- Principe de mesure
- calorimétrique
- Nombre de pôles du connecteur d'interface
- 8
- Interface de communication prise en charge
- Ethernet, Modbus RTU
- Plage de mesure du volume d'écoulement
- 11,66 - 8 833,33l/min
- Plage de mesure de la vitesse d'écoulement
- 0,18 - 185m/s
- Annonce
- Écran TFT
- 5
- A
- Tension de service
- Raccordement électrique
Propriétés mécaniques
- Exécution du raccord de processus
- R1 1/4 pouce
- Forme de construction
- Parallélépipède, parcours de mesure intégré
- Largeur
- 475mm
- Résistance à la compression
- 16bar
- Hauteur
- 186,9mm
- Longueur
- 75mm
- Température du fluide
- -30 - 80°C
- Indice de protection (IP)
- IP65
- Matériau du boîtier
- Plastique PC
- Matériau du capteur de mesure
- Acier inoxydable 1.4301
- Dimensions
Trouvez des accessoires pour SL930026
dans ces groupes de produits :
Autres
Capuchon de fermeture Parcours de mesure
Sur demande
Recalibrage des capteurs de débit en ligne
Passerelle
Acquisition de données de processus
Technique de raccordement
Câble de raccordement connecteur M12 connecteur RJ45 8 pôles
Prises de câble M12 5 fils avec blindage
Prises de câble Prise M12 Connecteur M12 5 fils
Fiches techniques
Instructions
Interfaces
Conformité du produit
-
pdfDéclaration de conformité UKCAPDF-Fichier, 324 KB
-
pdfConformité des matériauxPDF-Fichier, 477 KB
-
pdfDéclaration de conformité de l'UEPDF-Fichier, 253 KB
-
pdfDéclaration de conformité ULPDF-Fichier, 254 KB
-
pdfDéclaration de conformité CSAPDF-Fichier, 243 KB
Dépliant sur les produits
Livre blanc
-
pdfSurveillance de l'énergie et saisie des données de production / de processusPDF-Fichier, 918 KB
-
pdfWhitepaper fluid technologyPDF-Fichier, 755 KB
-
pdfWhitepaper pressure consumption measurementPDF-Fichier, 497 KB
-
pdfWhitepaper flow sensorsPDF-Fichier, 426 KB
Applications
| Classification | Classe |
|---|---|
| eClass-7.0 | 27371815 |
| eClass-7.1 | 27371815 |
| eClass-8.0 | 27371815 |
| eClass-9.0 | 27371815 |
| eClass-9.1 | 27371815 |
| ETIM-6.0 | EC002580 |
| ETIM-7.0 | EC002580 |
| Caractéristique | Valeur |
|---|---|
| Conforme à la directive RoHS | Oui |
| Conforme à REACH | Oui |
| Conforme à la TSCA | Oui |
| Groupe de produits IPF | 725 Mesure de l'air comprimé / des fuites |
| Dimensions de l'emballage | 170 x 230 x 500mm |
| Poids brut | 2 173g |
| Numéro de tarif douanier | 90268020 |
| Numéro WEEE | 40951076 |
