Technique de raccordement - Adaptateur de connexion

VK000036

VK000036
Prix catalogue
14,10 €
En stock
Adaptation, prise M8 3 pôles droit, prise M12 3 pôles droit, 24V, -25-85°C, IP67, huiles et liquides de refroidissement, zone de soudure

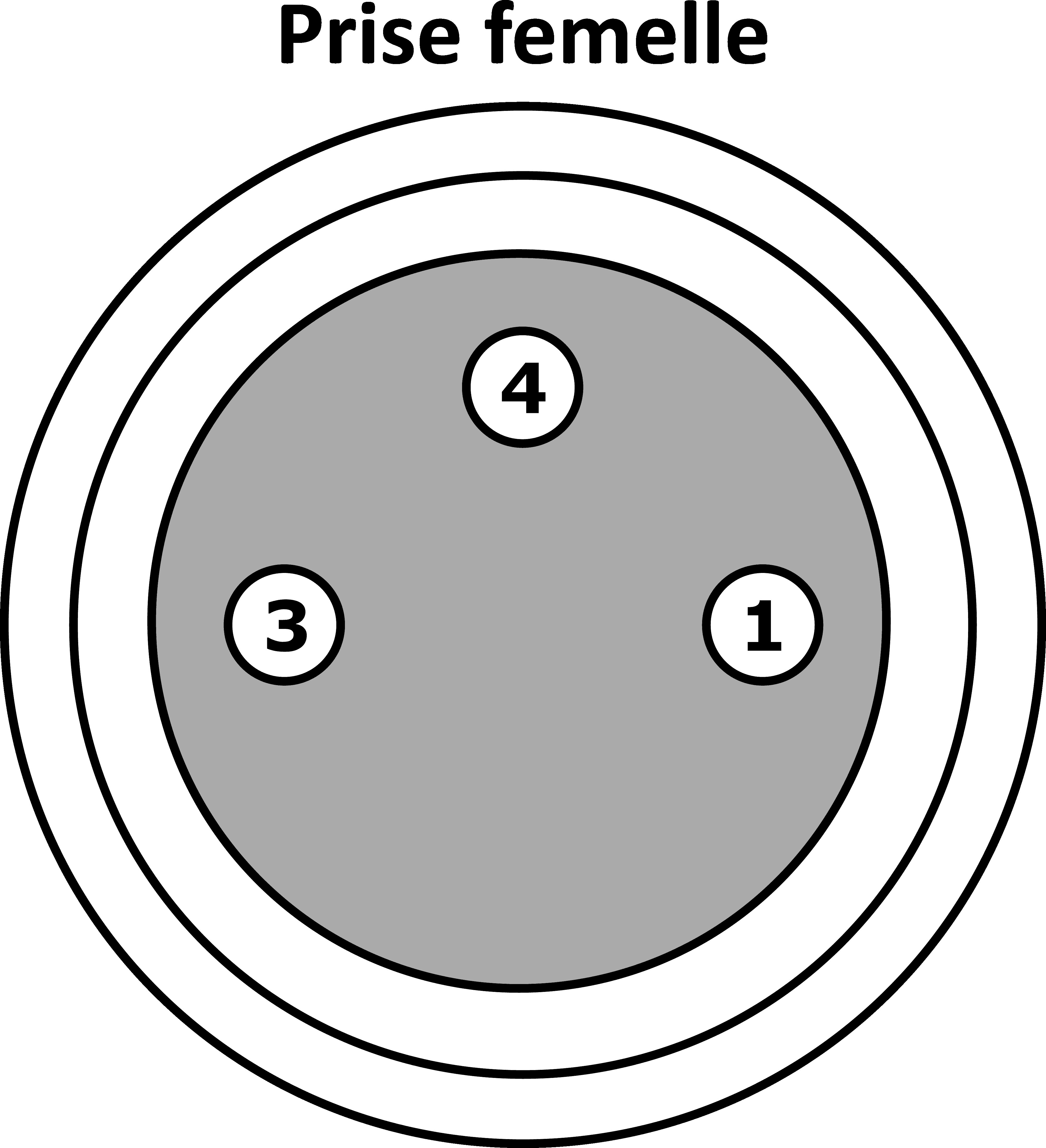

Schéma de connexion
Modèle 3D
Comparer

Technique de raccordement - Adaptateur de connexion

Cet adaptateur de raccordement permet d'adapter les connecteurs électroniques existants en quelques manipulations seulement. Un remplacement compliqué du câble peut ainsi être évité.

Le VK000036 adapte un boîtier de raccordement M8 à 3 pôles existant à un boîtier de raccordement M12 à 3 pôles.

Autres caractéristiques

Résistant aux flammes
non
Température ambiante
-25 - 85°C

Caractéristiques électriques

Type de contact à fiche Raccordement A
Female (prise femelle)
Type de contact à fiche Raccordement B
Male (connecteur)
Version raccordement électrique A
M8
Version raccordement électrique B
M12
Nombre de pôles Raccordement A
3
Nombre de pôles Raccordement B
3
Courant admissible
4A
Codage Connexion A
A
Codage port B
A

Propriétés mécaniques

Entrée de câble Connecteur A
droit
Entrée de câble Connecteur B
droit
Couple de serrage maximal Raccord A
0,4Nm
Couple de serrage maximal Raccord B
0,6Nm
Indice de protection (IP)
IP67
Matériau du boîtier
PUR (polyuréthane)
Matériau du raccord
Zinc moulé sous pression, nickelé
Trouvez des accessoires pour VK000036 dans ces groupes de produits :

Outil

Clé dynamométrique SW9 / SW13

AV000140
AV000140
Outil, clé dynamométrique, modèle tournevis, six pans creux 4mm, avec échelle graduée, résolution 0,05Nm
185,40 €
Votre prix
En stock

Douilles pour clés dynamométriques

AV98F001
AV98F001
Outil, douille pour clé dynamométrique, SW14
43,90 €
Votre prix
En stock
AV98F002
AV98F002
Outil, douille pour clé dynamométrique, SW13
43,90 €
Votre prix
Stock à peine suffisant
AV98F003
AV98F003
Outil, douille pour clé dynamométrique, SW9
43,90 €
Votre prix
Stock à peine suffisant
AV98F004
AV98F004
Outil, douille pour clé dynamométrique, SW18
48,50 €
Votre prix
En stock

Technique de raccordement

Adaptateur prise M12 3 pôles / connecteur M8 3 pôles

VK000037
VK000037
Adaptation, Connecteur femelle M12 3 broches droit, Connecteur mâle M8 3 broches droit, 24V, -25-85°C, IP67, Huiles et…
14,10 €
Votre prix
En stock

Prises de câble M12 3 fils

VK200021
VK200021
Câble de raccordement, 2m, prise M12 3 pôles coudée, extrémité de câble libre, 3x0,34mm², PUR (polyuréthane), Ø4,3mm,…
11,60 €
Votre prix
En stock
VK200025
VK200025
Câble de raccordement, 2m, prise M12 3 pôles droit, extrémité de câble libre, 3x0,34mm², PUR (polyuréthane), Ø4,3mm,…
11,60 €
Votre prix
En stock
VK500021
VK500021
Câble de raccordement, 5m, prise M12 3 pôles coudée, extrémité libre 3 pôles, 3x0,34mm², PUR (polyuréthane), Ø4,3mm,…
13,70 €
Votre prix
En stock
VK500025
VK500025
Câble de raccordement, 5m, prise M12 3 pôles droit, extrémité libre 3 pôles, 3x0,34mm², PUR (polyuréthane), Ø4,3mm,…
13,70 €
Votre prix
En stock
VKA00021
VKA00021
Câble de raccordement, 10m, prise M12 3 pôles coudée, extrémité libre, 3x0,34mm², PUR (polyuréthane), Ø4,3mm, 250V,…
19,70 €
Votre prix
En stock
VKA00025
VKA00025
Câble de raccordement, 10m, prise M12 3 pôles droit, extrémité de câble libre, 3x0,34mm², PUR (polyuréthane), Ø4,3mm,…
19,70 €
Votre prix
En stock
VKAE0021
VKAE0021
Câble de raccordement, 15m, prise M12 3 pôles coudée, extrémité de câble libre, 3x0,34mm², PUR (polyuréthane), résistant…
24,90 €
Votre prix
En stock
VKAE0025
VKAE0025
Câble de raccordement, 15m, prise M12 3 pôles droit, extrémité de câble libre, 3x0,34mm², PUR (polyuréthane), résistant…
24,90 €
Votre prix
Stock à peine suffisant
VKBE0021
VKBE0021
Câble de raccordement, 25m, prise M12 3 pôles coudée, extrémité de câble libre, 3x0,34mm², PUR (polyuréthane), résistant…
35,60 €
Votre prix
Stock à peine suffisant

Prises de câble M12 3 fils avec LED

VK200221
VK200221
Câble de raccordement, 2m, prise M12 3 pôles coudée, extrémité de câble libre, 3x0,34mm², PUR (polyuréthane), Ø4,3mm,…
19,10 €
Votre prix
En stock
VK200225
VK200225
Câble de raccordement, 2m, prise M12 3 pôles droit, extrémité de câble libre, 3x0,34mm², PUR (polyuréthane), Ø4,3mm,…
19,10 €
Votre prix
En stock
VK500221
VK500221
Câble de raccordement, 5m, prise M12 3 pôles coudée, extrémité libre du câble 3 pôles, 3x0,34mm², PUR (polyuréthane),…
21,60 €
Votre prix
En stock
VK500225
VK500225
Câble de raccordement, 5m, prise M12 3 pôles droit, extrémité libre du câble 3 pôles, 3x0,34mm², PUR (polyuréthane),…
21,60 €
Votre prix
En stock
VKA00221
VKA00221
Câble de raccordement, 10m, prise M12 3 pôles coudée, extrémité de câble libre, 3x0,34mm², PUR (polyuréthane), Ø4,3mm,…
27,20 €
Votre prix
En stock
VKA00225
VKA00225
Câble de raccordement, 10m, prise M12 3 pôles droit, extrémité de câble libre, 3x0,34mm², PUR (polyuréthane), Ø4,3mm,…
27,20 €
Votre prix
En stock

Prises de câble M12 à 4 pôles à confectionner

VK003020
VK003020
Prise de câble, coudée, à confectionner soi-même, raccordement par vis, Ø3-6,5mm, 4A, 240V, -25-90°C, prise M12 à 4…
10,10 €
Votre prix
En stock
VK003024
VK003024
Prise de câble, droite, à confectionner soi-même, raccordement par vis, Ø3-6,5mm, 4A, 240V, -25-90°C, prise M12 à 4…
10,50 €
Votre prix
En stock
VK003520
VK003520
Prise de câble, coudée, à confectionner soi-même, raccordement par vis, Ø4-8mm, 7,5A, 250V, -30-130°C, prise M12 à 4…
13,40 €
Votre prix
En stock
VK003820
VK003820
Prise de câble, coudée, à confectionner soi-même, raccordement par vis, Ø3-6,5mm, 4A, 240V, -25-90°C, prise M12 à 4…
14,70 €
Votre prix
En stock
VK003C20
VK003C20
Prise de câble, coudée, à confectionner soi-même, raccordement par vis, Ø4-8mm, 4A, 240V, -25-90°C, prise M12 à 4 pôles,…
12,50 €
Votre prix
En stock
VK003C24
VK003C24
Prise de câble, droite, à confectionner soi-même, borne à vis, Ø4-8mm, 4A, 240V, -25-90°C, prise M12 à 4 pôles, IP67,…
12,50 €
Votre prix
En stock
VK003D20
VK003D20
Prise de câble, coudée, à confectionner soi-même, raccordement rapide, Ø4-5,1mm, 4A, 32V, -25-85°C, prise M12 à 4 pôles,…
15,30 €
Votre prix
En stock
VK003D25
VK003D25
Prise de câble, droite, à confectionner soi-même, raccordement rapide, Ø6-8mm, 6A, 50V, -25-85°C, prise M12 à 4 pôles,…
16,60 €
Votre prix
En stock
VK003S24
VK003S24
Prise de câble, droite, à confectionner soi-même, raccordement rapide, Ø4-5,1mm, 4A, 32V, -25-85°C, prise M12 à 4 pôles,…
12,60 €
Votre prix
En stock

Prises de câble M12 à 5 pôles à confectionner

VK003021
VK003021
Prise de câble, coudée, à confectionner soi-même, raccordement par vis, Ø3-6,5mm, 4A, 60V, -25-90°C, prise M12 à 5…
14,90 €
Votre prix
En stock
VK003025
VK003025
Prise de câble, droite, à confectionner soi-même, raccordement par vis, Ø3-6,5mm, 4A, 60V, -25-90°C, prise M12 à 5…
14,90 €
Votre prix
En stock
VK003C25
VK003C25
Prise de câble, droite, à confectionner soi-même, borne à vis, Ø4-8mm, 4A, 60V, -25-90°C, prise M12 à 5 pôles, IP67, PBT
13,10 €
Votre prix
En stock
Classification Classe
eClass-7.0 27279201
eClass-7.1 27279201
eClass-8.0 27279201
eClass-9.0 27440106
eClass-9.1 27440106
ETIM-6.0 EC001855
ETIM-7.0 EC001855
Caractéristique Valeur
Conforme à la directive RoHS Oui
Conforme à REACH Oui
Conforme à la norme OzDS Oui
Conforme au POP Oui
Conforme à la TSCA Oui
Groupe de produits IPF 851 Prises/fiches de câble (confectionnées des deux côtés)
Dimensions de l'emballage 100 x 5 x 120mm
Poids brut 10g
0,04kg CO₂e
Numéro de tarif douanier 85366990
Numéro WEEE 40951076
