Technique de raccordement - Distributeur en Y

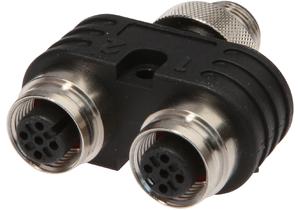

VK000043
En stock

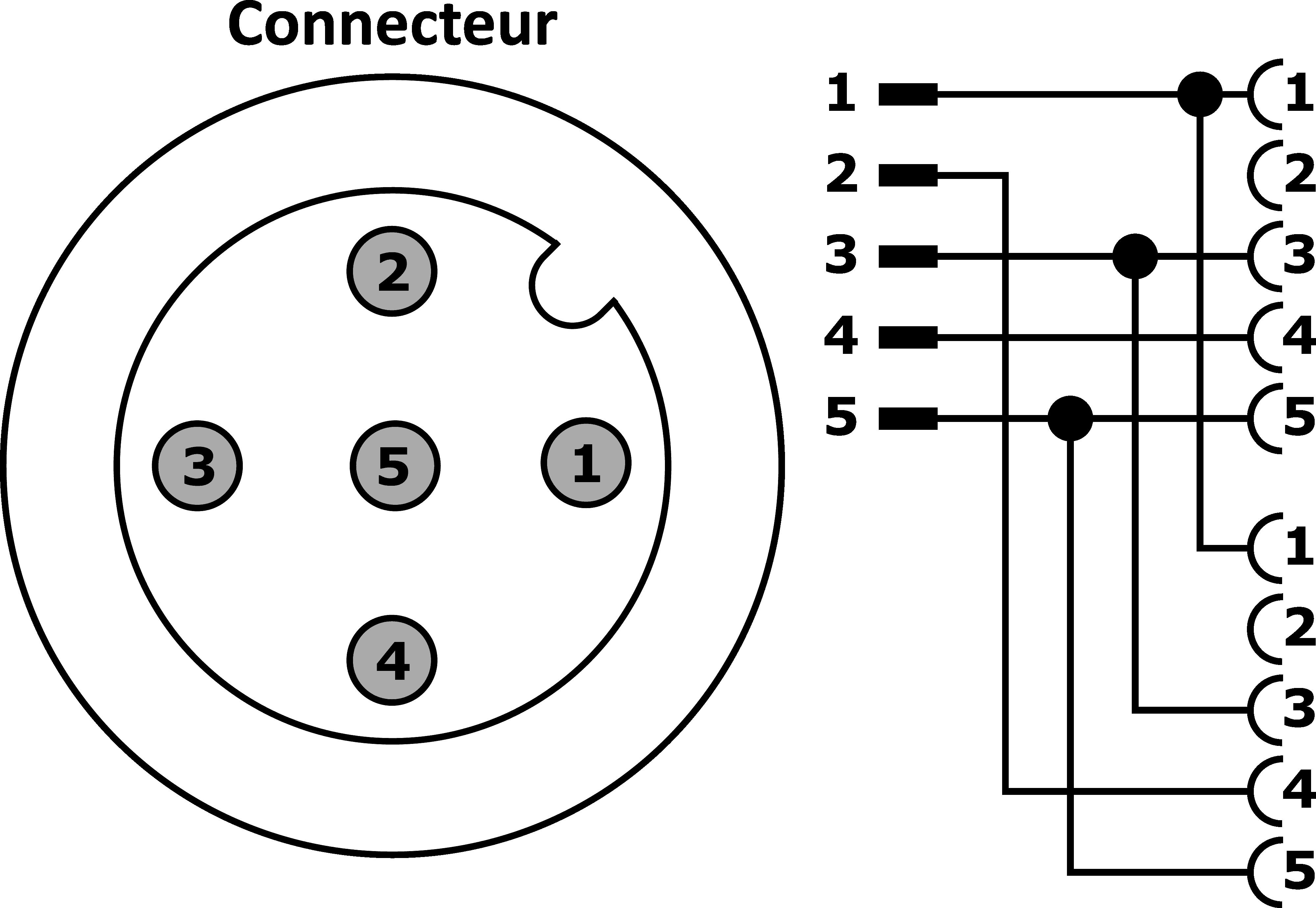

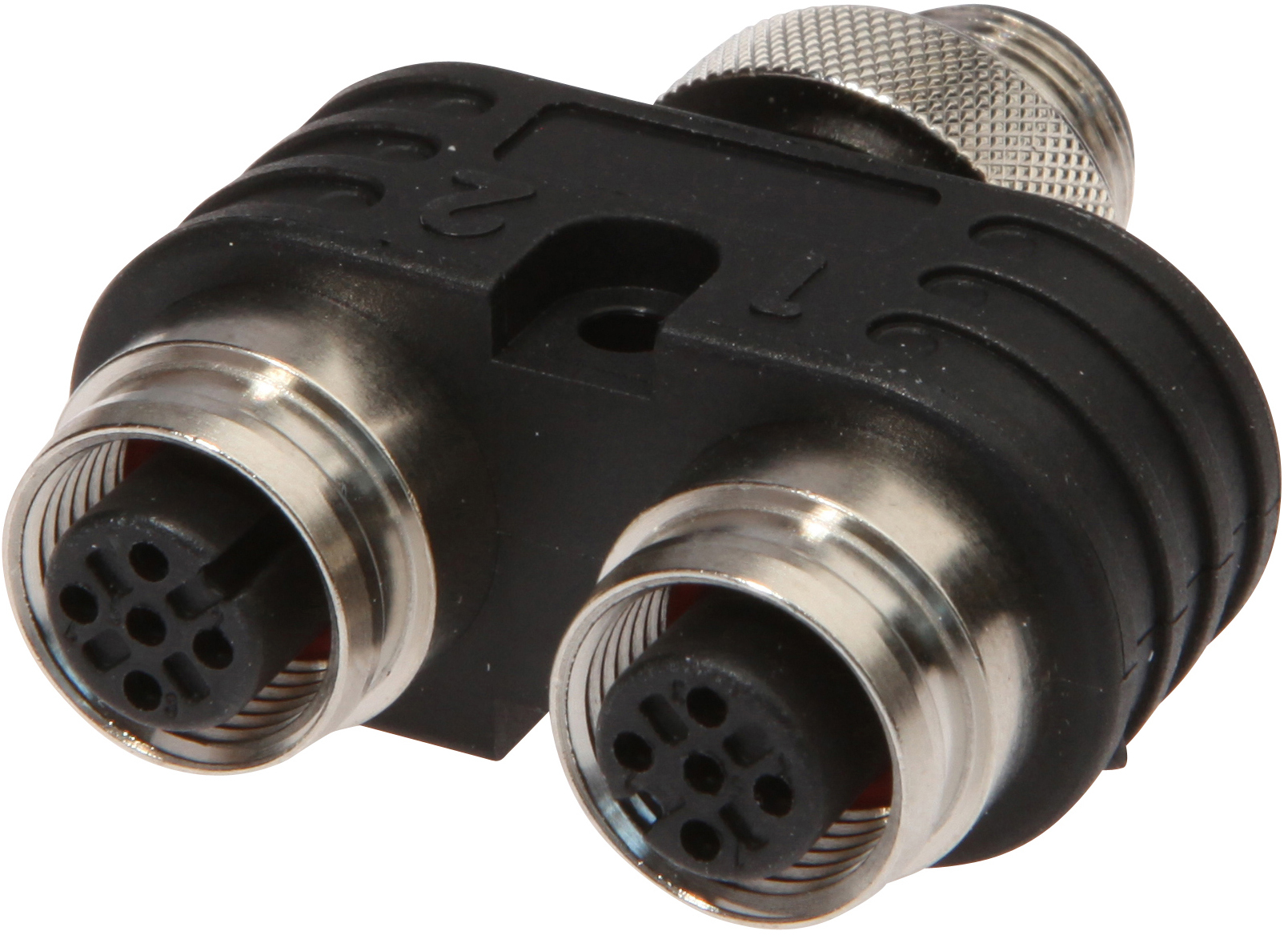

Répartiteur, 2x M12 à 4 points, M12 à 5 points, connecteur pour capteurs/actionneurs avec conducteur de protection
Comparer
Technique de raccordement - Distributeur en Y
Le câblage des capteurs et actionneurs est nettement plus confortable avec nos îlots de distribution. Les différents appareils sont reliés au répartiteur par un câble de raccordement confectionné des deux côtés en M8 ou M12. Le câble principal rassemblé permet de réduire considérablement les frais de pose et de câblage. L'affichage de l'état de fonctionnement donne des informations sur le fonctionnement des capteurs (tension de service, état de commutation). La recherche d'erreurs est ainsi nettement plus simple, car on a directement un aperçu du mode de fonctionnement des périphériques raccordés.
Caractéristiques électriques

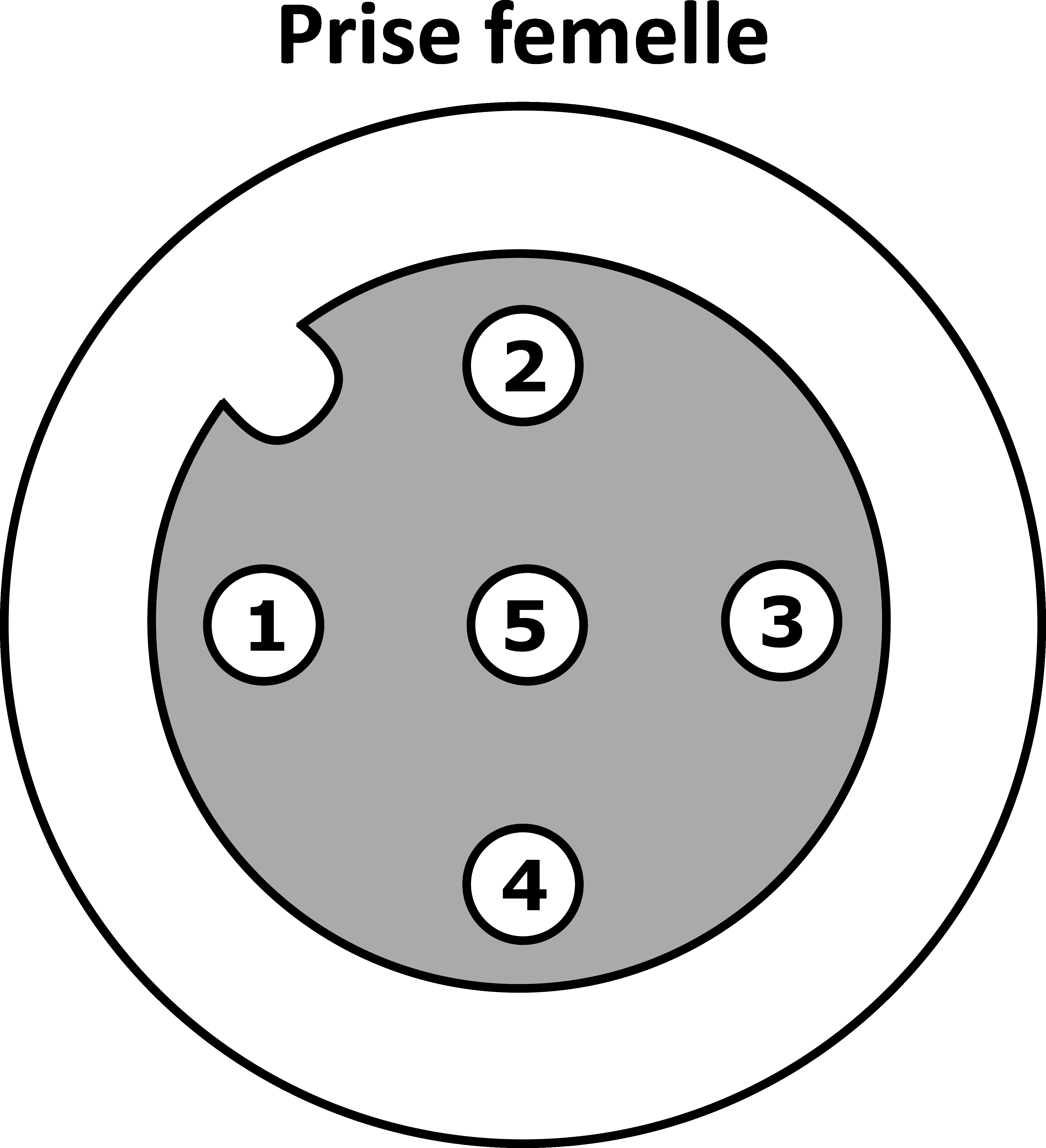

- Type de contact à fiche Raccordement A
- Female (prise femelle)
- Type de contact à fiche Raccordement B
- Male (connecteur)
- Version raccordement électrique A
- M12
- Version raccordement électrique B
- M12
- Courant de coupure assigné
- 4 000mA
- Nombre de pôles des slots
- 4
- Nombre de pôles du câble principal
- 5
- Nombre de slots
- 2
- Tension de fonctionnement (DC)
- 30V
- Emplacement pour capteurs/actionneurs avec conducteur de protection
- Oui
Propriétés mécaniques
- Version du presse-étoupe
- sans
- Largeur
- 20,4mm
- Hauteur
- 34mm
- Longueur
- 39mm
Trouvez des accessoires pour VK000043
dans ces groupes de produits :
Prises de câble M12 5 fils
Insert de clé SW14 pour AV000140
Stock à peine suffisant
Prises de câble M12 à 5 pôles à confectionner
Connecteur de câble M12 à 5 pôles à confectionner
Prises de câble M12 à 4 pôles à confectionner
Connecteur de câble M12 4 pôles à confectionner
Prises de câble Prise M12 Connecteur M12 4 fils
Clé dynamométrique SW9 / SW13
Fiches techniques
Dessins
Conformité du produit
-
pdfDéclaration de conformité UKCAPDF-Fichier, 324 KB
-
pdfConformité des matériauxPDF-Fichier, 481 KB
-
pdfDéclaration de conformité CEPDF-Fichier, 254 KB
-
pdfDéclaration de conformité ULPDF-Fichier, 76 KB
-
pdfDéclaration de conformité CCCPDF-Fichier, 73 KB
-
pdfDéclaration de conformité CSAPDF-Fichier, 57 KB
| Classification | Classe |
|---|---|
| eClass-7.0 | 27279219 |
| eClass-7.1 | 27279219 |
| eClass-8.0 | 27279219 |
| eClass-9.0 | 27440108 |
| eClass-9.1 | 27440108 |
| ETIM-6.0 | EC002585 |
| ETIM-7.0 | EC003558 |
| Caractéristique | Valeur |
|---|---|
| Conforme à la directive RoHS | Oui |
| Conforme à REACH | Oui |
| Conforme à la norme OzDS | Oui |
| Conforme au POP | Oui |
| Conforme à la TSCA | Oui |
| Numéro SCIP | 75306673-9420-443e-bfcb-5ff45cd82f01 |
| Groupe de produits IPF | 855 Prises/fiches de câble (répartiteurs,accessoires,divers) |
| Dimensions de l'emballage | 100 x 18 x 120mm |
| Poids brut | 40g |
| Numéro de tarif douanier | 85366990 |
| Numéro WEEE | 40951076 |
