Technique de raccordement - Distributeur en Y
VK000050
Stock à peine suffisant
Répartiteur, 38x20x54mm, 250V, 2x M12 à 3 pôles, M12 à 4 pôles, IP67
Comparer
Technique de raccordement - Distributeur en Y
Le câblage des capteurs et actionneurs est nettement plus confortable avec nos îlots de distribution. Les différents appareils sont reliés au répartiteur par un câble de raccordement confectionné des deux côtés en M8 ou M12. Le câble principal rassemblé permet de réduire considérablement les frais de pose et de câblage. L'affichage de l'état de fonctionnement donne des informations sur le fonctionnement des capteurs (tension de service, état de commutation). La recherche d'erreurs est ainsi nettement plus simple, car on a directement un aperçu du mode de fonctionnement des périphériques raccordés.
Autres caractéristiques
- Température ambiante
- -30 - 90°C
Caractéristiques électriques
- Type de contact à fiche Raccordement A
- Male (connecteur)
- Type de contact à fiche Raccordement B
- Female (prise femelle)
- Version raccordement électrique A
- M12
- Version raccordement électrique B
- M12
- Nombre de pôles des slots
- 3
- Nombre de pôles du câble principal
- 4
- Nombre de slots
- 2
- Tension de fonctionnement (AC 50Hz)
- 250V
- Tension de fonctionnement (DC)
- 250V
Propriétés mécaniques
- Version du presse-étoupe
- sans
- Largeur
- 54,5mm
- Hauteur
- 38mm
- Longueur
- 20mm
- Indice de protection (IP)
- IP67
Trouvez des accessoires pour VK000050
dans ces groupes de produits :
Insert de clé SW14 pour AV000140
Prises de câble Prise M12 Connecteur M12 4 fils
Prises de câble M12 à 5 pôles à confectionner
Prises de câble M12 à 4 pôles à confectionner
Clé dynamométrique SW9 / SW13
Fiches techniques
Dessins
-
Dessin technique-Fichier
-
2D-Fichier
-
3D-Fichier
-

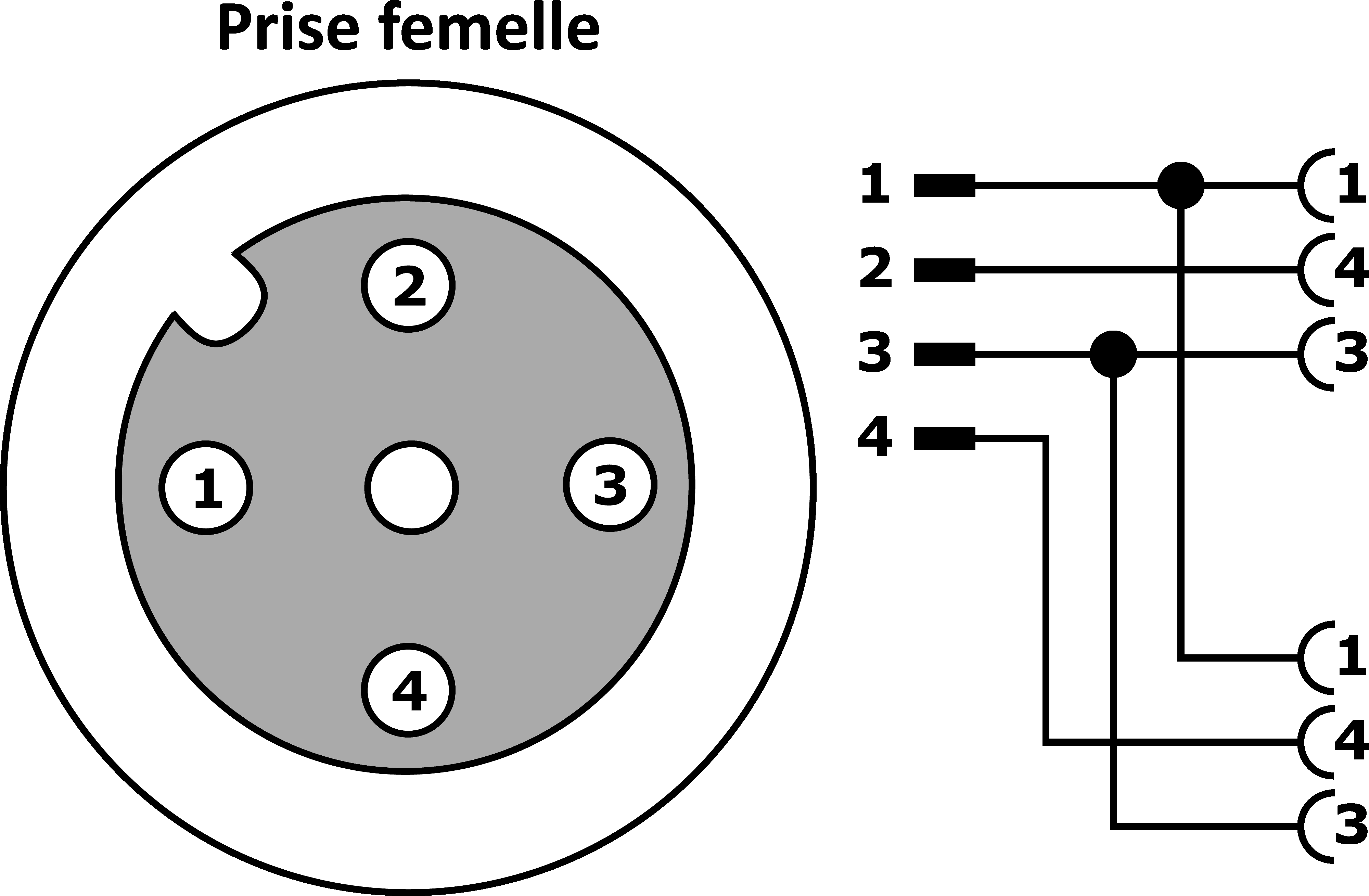

pngSchéma de connexion InternetPNG-Fichier, 51 KB
Conformité du produit
| Classification | Classe |
|---|---|
| eClass-7.0 | 27279219 |
| eClass-7.1 | 27279219 |
| eClass-8.0 | 27279219 |
| eClass-9.0 | 27440108 |
| eClass-9.1 | 27440108 |
| ETIM-6.0 | EC002585 |
| ETIM-7.0 | EC003558 |
| Caractéristique | Valeur |
|---|---|
| Conforme à la directive RoHS | Oui |
| Conforme à REACH | Oui |
| Conforme à la norme OzDS | Oui |
| Conforme au POP | Oui |
| Conforme à la TSCA | Oui |
| Numéro SCIP | 75306673-9420-443e-bfcb-5ff45cd82f01 |
| Groupe de produits IPF | 855 Prises/fiches de câble (répartiteurs,accessoires,divers) |
| Dimensions de l'emballage | 100 x 20 x 150mm |
| Poids brut | 50g |
| Numéro de tarif douanier | 85366990 |
| Numéro WEEE | 40951076 |
