Relais de temporisation - Impulsion / Pause

ZI535480

ZI535480
Prix catalogue
182,30 €
Quantité Prix Économies
1 182,30 € –
5 176,83 € 3% / 5,47 €
10 173,19 € 5% / 9,12 €
20 167,72 € 8% / 14,58 €
50 160,42 € 12% / 21,88 €
Sur demande
Relais temporisé impulsion/pause, 90x97x22mm, 0,05-1080000s, 12-240V AC, 12-240V DC, -40-60°C, 2x contact de relais inverseur, 14 pôles, IP20, plastique, potentiomètre

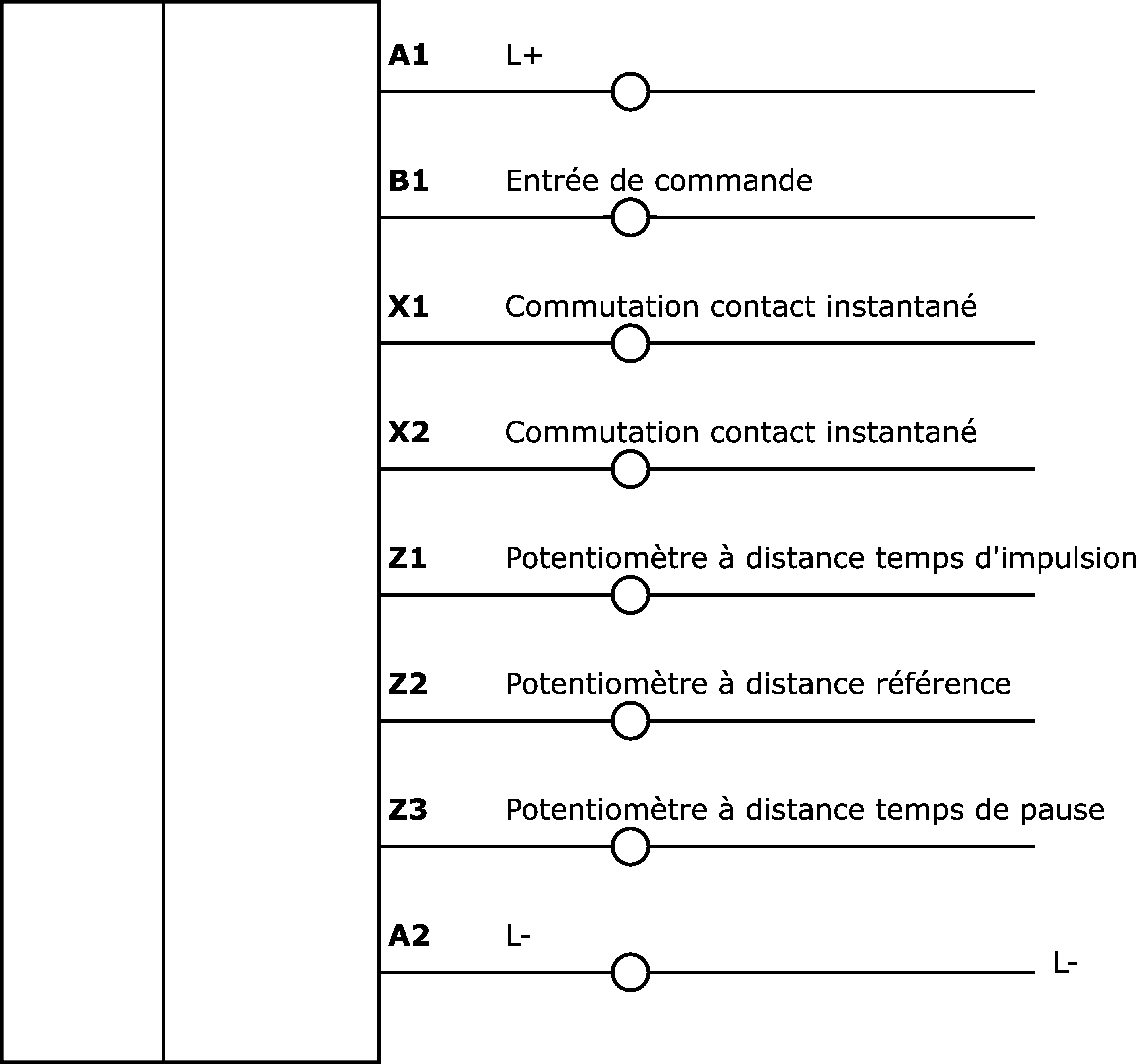

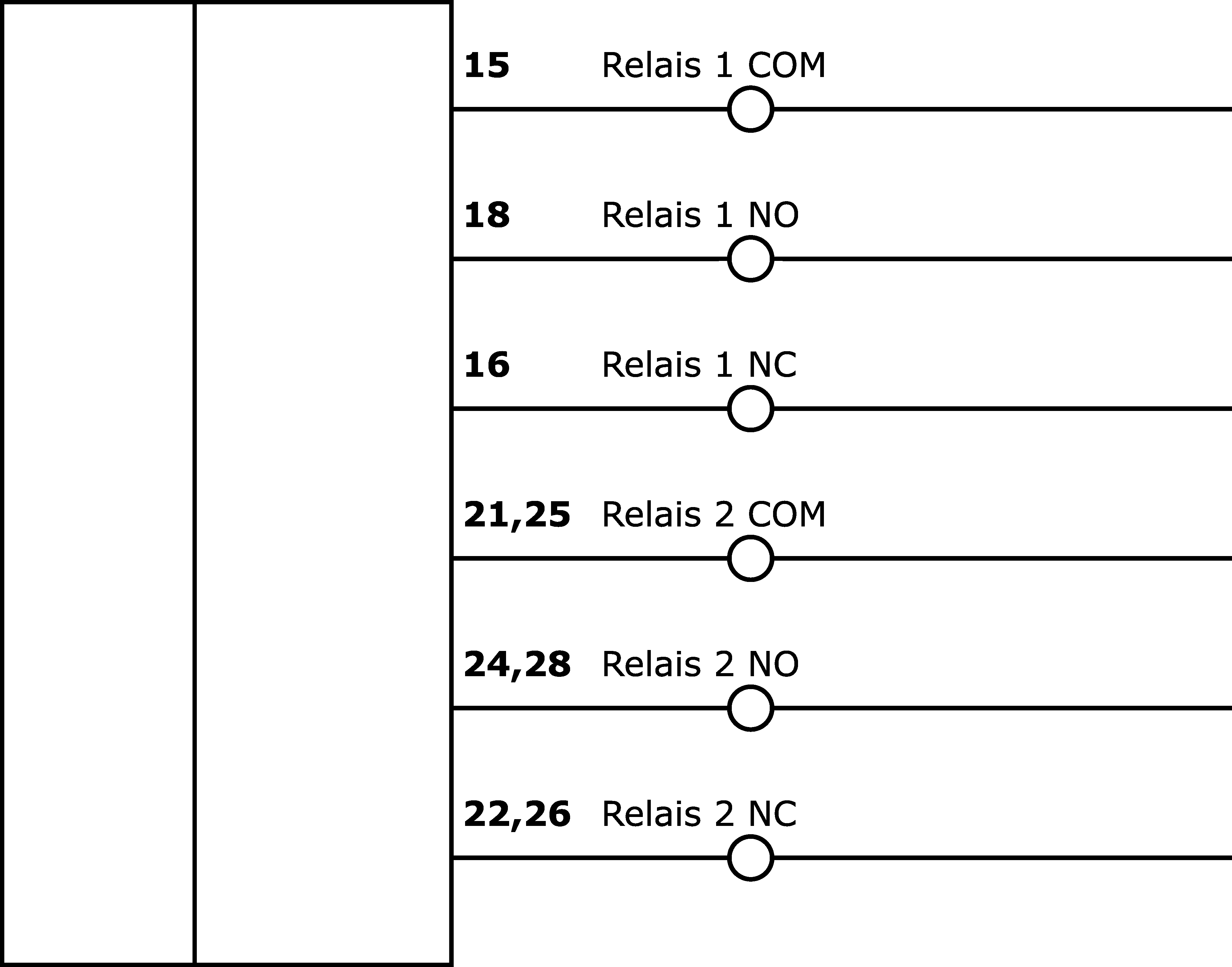

Schéma de connexion
Croquis coté
Modèle 3D
Comparer

Relais de temporisation - Impulsion / Pause

Autres caractéristiques

Fonctionnalités
Température ambiante
-40 - 60°C

Caractéristiques électriques

Nombre de contacts en tant que changeur
2
Nombre de sorties de commutation
2
Nombre de plages horaires
8
Exécution de la fonction de commutation
Inverseur (NO/NC)
Exécution du raccordement électrique
Raccord à compression
Version de la sortie de commutation
Contact de relais
Courant de coupure assigné
3 000mA
Délai de disponibilité
80ms
Procédure de réglage
réglage manuel, Potentiomètre (externe)
Puissance absorbée
3VA
Nombre de pôles
14
Répétabilité relative
0,5%
Tension de commutation
250V
Type de tension pour l'actionnement
AC/DC
Plage de temps
0,05 - 1 080 000s
Temps de chute
10ms
Annonce
Indicateur LED
Tension de service
Raccordement électrique

Propriétés mécaniques

Largeur
22,5mm
Hauteur
90mm
Longueur
97mm
Couple de serrage maximal
0,8Nm
Type de montage
Rail DIN
Indice de protection (IP)
IP20
Matériau du boîtier
Plastique
Dimensions
Classification Classe
eClass-7.0 27371790
eClass-7.1 27371790
eClass-8.0 27371605
eClass-9.0 27371605
eClass-9.1 27371605
ETIM-6.0 EC001439
ETIM-7.0 EC001439
Caractéristique Valeur
Conforme à la directive RoHS Oui
Conforme à REACH Oui
Conforme à la TSCA Oui
Groupe de produits IPF 600 Relais temporaires
Dimensions de l'emballage 145 x 45 x 170mm
Poids brut 223g
3,97kg CO₂e
Numéro de tarif douanier 85364900
Numéro WEEE 40951076
