Relé de atraso de tempo - Impulso / pausa

ZI535480

ZI535480
Preço de tabela
182,30 €
montante preço desconto
1 182,30 € –
5 176,83 € 3% / 5,47 €
10 173,19 € 5% / 9,12 €
20 167,72 € 8% / 14,58 €
50 160,42 € 12% / 21,88 €
A pedido
Relé de atraso de tempo - impulso/pausa, 90x97x22mm, 0.05-1080000s, 12-240V AC, 12-240V DC, -40-60°C, 2x Contacto de relé Contacto de comutação, 14 pinos, IP20, Plástico, Potenciómetro

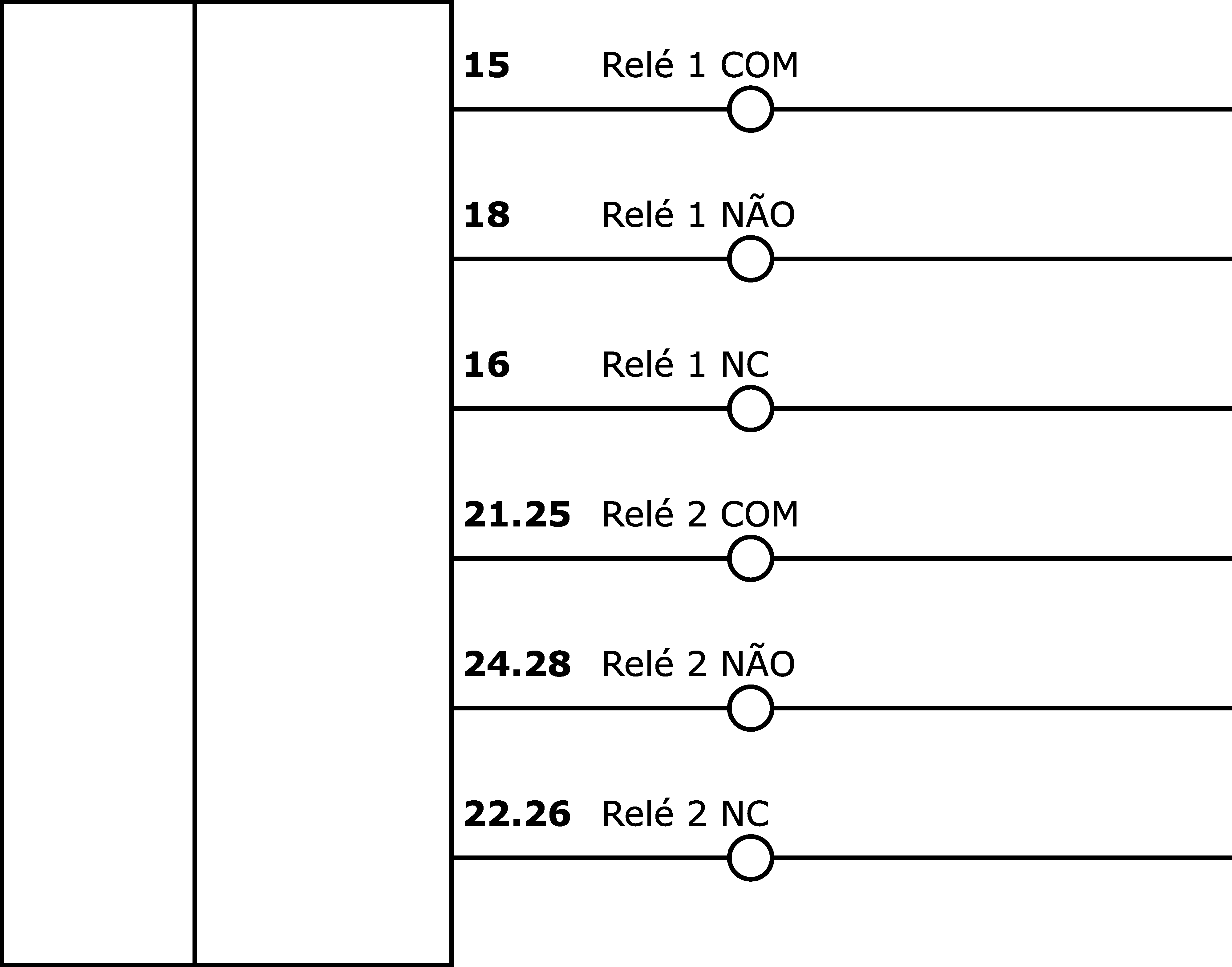

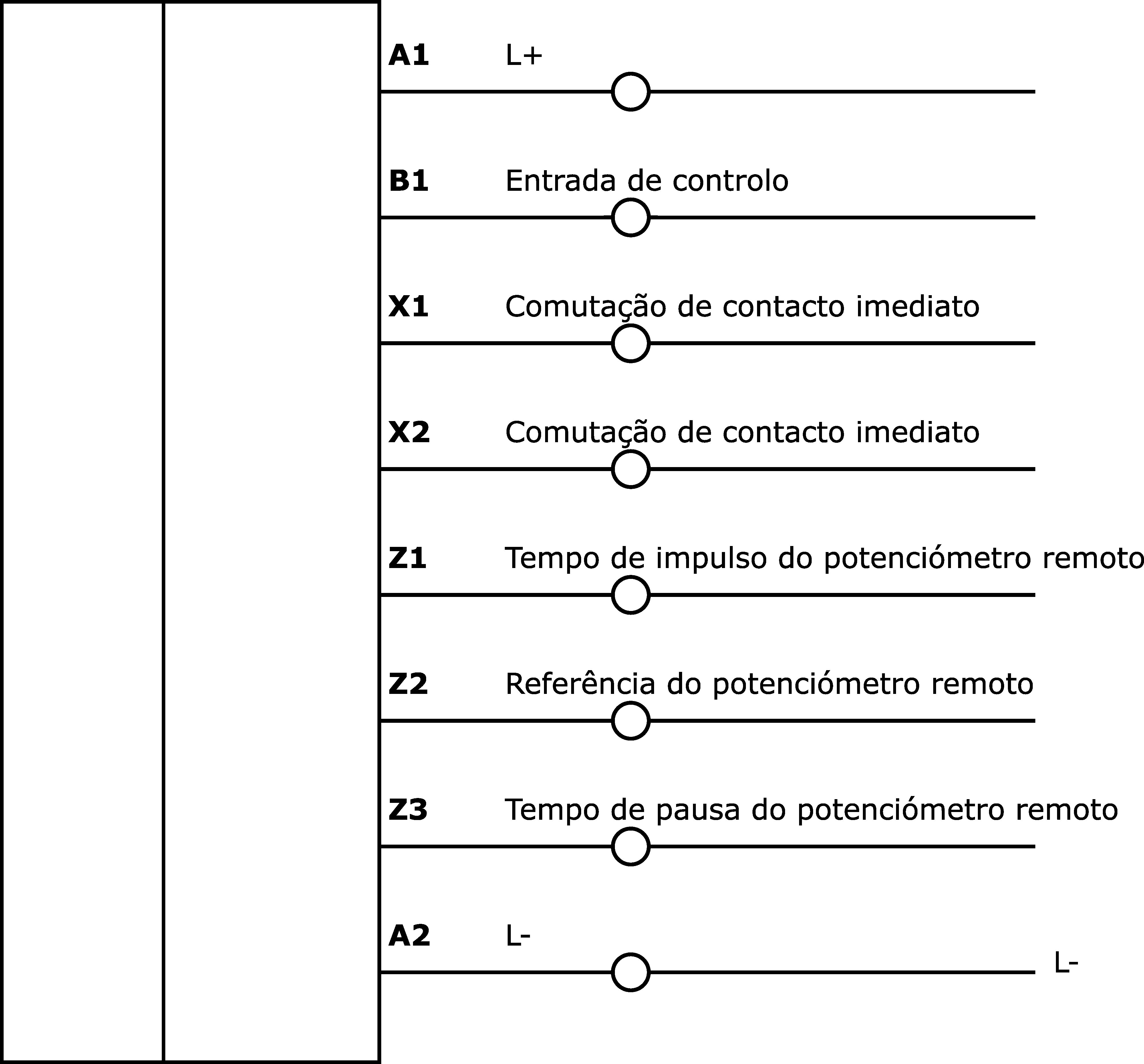

diagrama do circuito
desenho dimensional
Modelo 3D
Comparar

Relé de atraso de tempo - Impulso / pausa

Outras propriedades

Âmbito das funções
Gerador de relógio (arranque dinâmico com margem positiva ou negativa)
Temperatura ambiente
-40 - 60°C

Propriedades eléctricas

Número de contactos como alterador
2
Número de saídas de comutação
2
Número de intervalos de tempo
8
Execução da função de comutação
Contacto de comutação (NA/NF)
Concepção da ligação eléctrica
Ligação de braçadeira
Versão de saída de comutação
Contacto do relé
Corrente nominal de comutação
3.000mA
Atraso de prontidão
80ms
Procedimento de definição
ajuste manual, Potenciómetro (externo)
Consumo de energia
3VA
Número de postes
14
Repetibilidade relativa
0,5%
Tensão de comutação
250V
Tipo de tensão para accionamento
AC/DC
Intervalo de tempo
0,05 - 1.080.000s
Tempo de Outono
10ms
Ecrã
Ecrã LED
Tensão de funcionamento
Ligação eléctrica

Propriedades mecânicas

Largo
22,5mm
Altura
90mm
Comprimento
97mm
Binário de aperto máximo
0,8Nm
Tipo de montagem
Calha da cartola
Classe de protecção (IP)
IP20
Material do invólucro
Plástico
Dimensões
Classificação Classe
eClass-7.0 27371790
eClass-7.1 27371790
eClass-8.0 27371605
eClass-9.0 27371605
eClass-9.1 27371605
ETIM-6.0 EC001439
ETIM-7.0 EC001439
Imóveis Valor
Conformidade com RoHS Sim
Em conformidade com o REACH Sim
Em conformidade com a TSCA Sim
Grupo de produtos IPF 600 relé de tempo de atraso
dimensões da embalagem 145 x 45 x 170mm
Peso bruto 223g
Pegada de CO2 3,97kg CO₂e
Número da pauta aduaneira 85364900
Número WEEE 40951076
