Einzeldatenblatt
PDF-Datei, 803 KB
Zeitrelais - Impuls / Pause
ZI535480
| Menge | Preis | Ersparnis |
|---|---|---|
| 1 | 182,30 € | – |
| 5 | 176,83 € | 3% / 5,47 € |
| 10 | 173,19 € | 5% / 9,12 € |
| 20 | 167,72 € | 8% / 14,58 € |
| 50 | 160,42 € | 12% / 21,88 € |
Auf Anfrage
Zeitrelais Impuls/Pause, 90x97x22mm, 0,05-1080000s, 12-240V AC, 12-240V DC, -40-60°C, 2x Relaiskontakt Wechsler, 14polig, IP20, Kunststoff, Potentiometer
Vergleichen
Zeitrelais - Impuls / Pause
Elektrische Eigenschaften

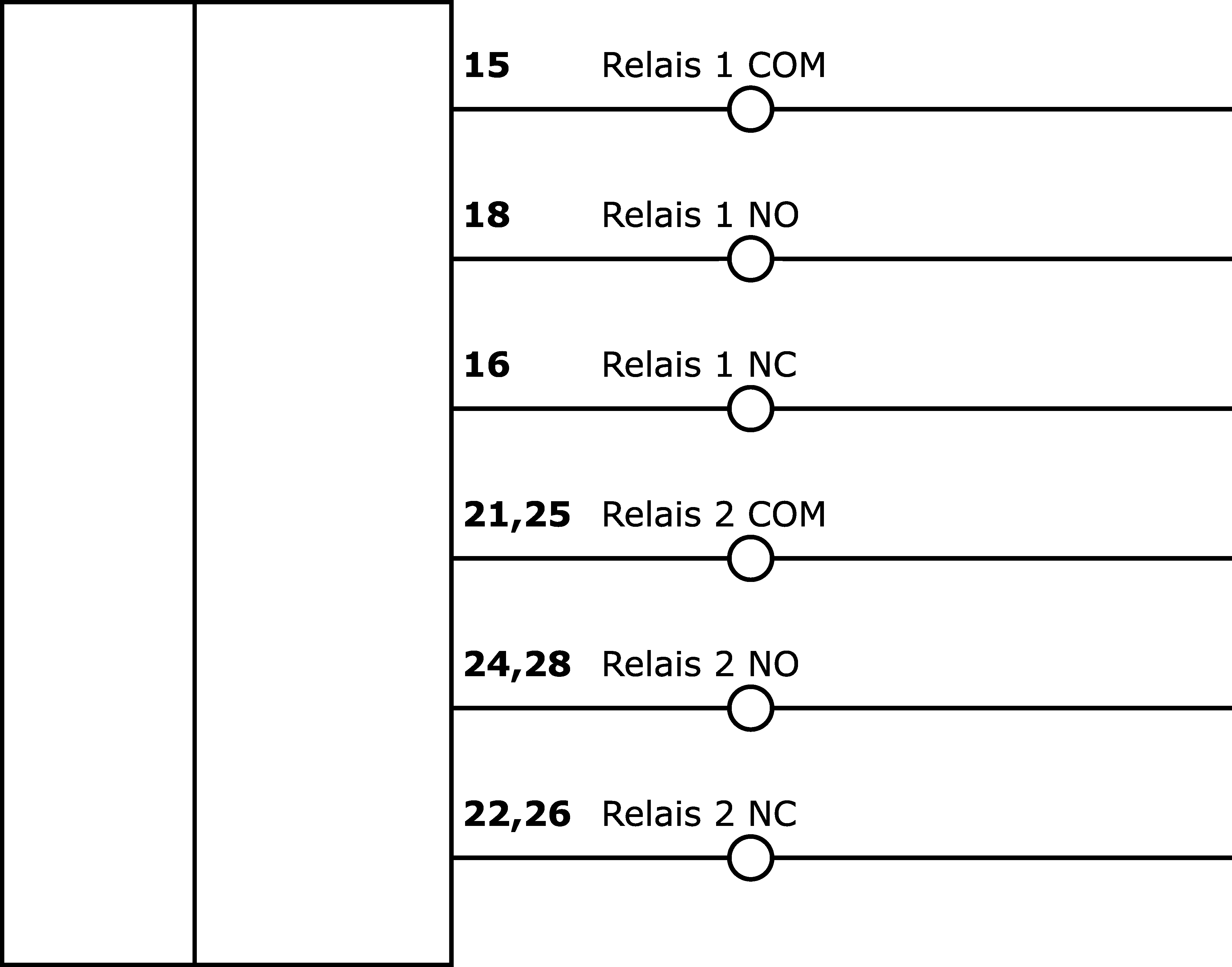

- Anzahl der Wechsler
- 2
- Anzahl der Schaltausgänge
- 2
- Anzahl der Zeitbereiche
- 8
- Ausführung der Schaltfunktion
- Wechsler (NO/NC)
- Ausführung des elektrischen Anschlusses
- Klemmanschluss
- Ausführung des Schaltausgangs
- Relaiskontakt
- Bemessungsschaltstrom
- 3.000mA
- Bereitschaftsverzögerung
- 80ms
- Einstellverfahren
- manuelle Einstellung, Potentiometer (extern)
- Leistungsaufnahme
- 3VA
- Polzahl
- 14
- Relative Wiederholgenauigkeit
- 0,5%
- Schaltspannung
- 250V
- Spannungsart zur Betätigung
- AC/DC
- Zeitbereich
- 0,05 - 1.080.000s
- Abfallzeit
- 10ms
- Anzeige
- LED-Anzeige
- Betriebsspannung
- 12-240VAC(50Hz) | 12-240VDC

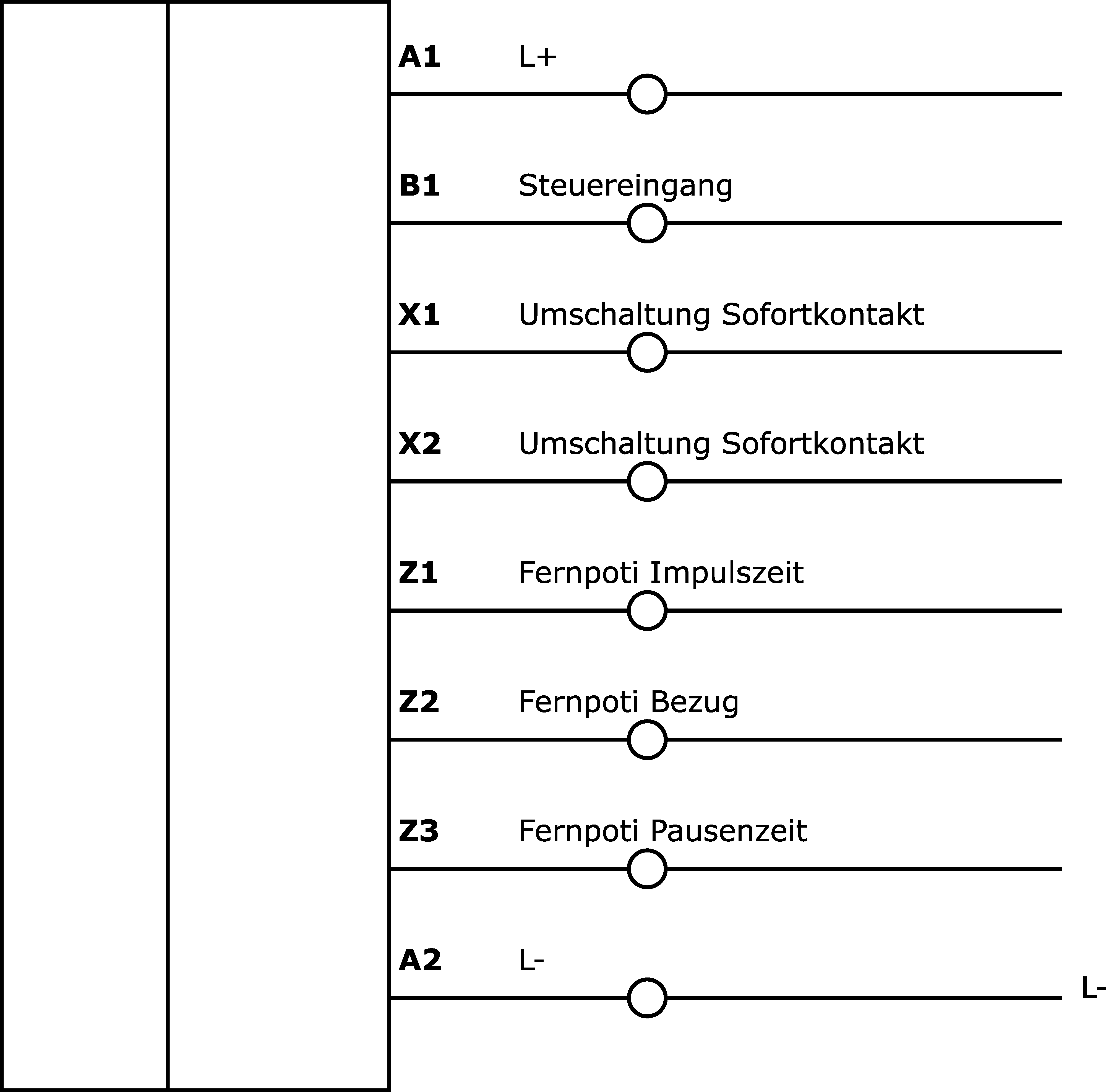

- Elektrischer Anschluss
- Klemmanschluss 14polig
Mechanische Eigenschaften
- Breite
- 22,5mm
- Höhe
- 90mm
- Länge
- 97mm
- Maximales Anzugsmoment
- 0,8Nm
- Montageart
- Hutschiene
- Schutzart (IP)
- IP20
- Werkstoff des Gehäuses
- Kunststoff
- Abmessungen
- 97x22,5x90mm
Sonstige Eigenschaften
- Funktionsumfang
- Taktgeber (dynamischer Start mit positiver oder negativer Flanke)
- Umgebungstemperatur
- -40 - 60°C
Datenblätter
Anleitungen
Zeichnungen
Produktkonformität
| Klassifizierung | Klasse |
|---|---|
| eClass-7.0 | 27371790 |
| eClass-7.1 | 27371790 |
| eClass-8.0 | 27371605 |
| eClass-9.0 | 27371605 |
| eClass-9.1 | 27371605 |
| ETIM-6.0 | EC001439 |
| ETIM-7.0 | EC001439 |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| REACH-konform | Ja |
| TSCA-konform | Ja |
| IPF Produktgruppe | 600 Zeitrelais |
| Verpackungsmaße | 145 x 45 x 170mm |
| Bruttogewicht | 223g |
| CO2-Fußabdruck | 3,97kg CO₂e |
| Zolltarifnummer | 85364900 |
| WEEE-Nummer | 40951076 |
