IV400720
Quantité | Prix | Économies |
---|---|---|
1 | 181,20 € | – |
5 | 175,76 € | 3% / 5,44 € |
10 | 172,14 € | 5% / 9,06 € |
20 | 166,70 € | 8% / 14,50 € |
50 | 159,46 € | 12% / 21,74 € |

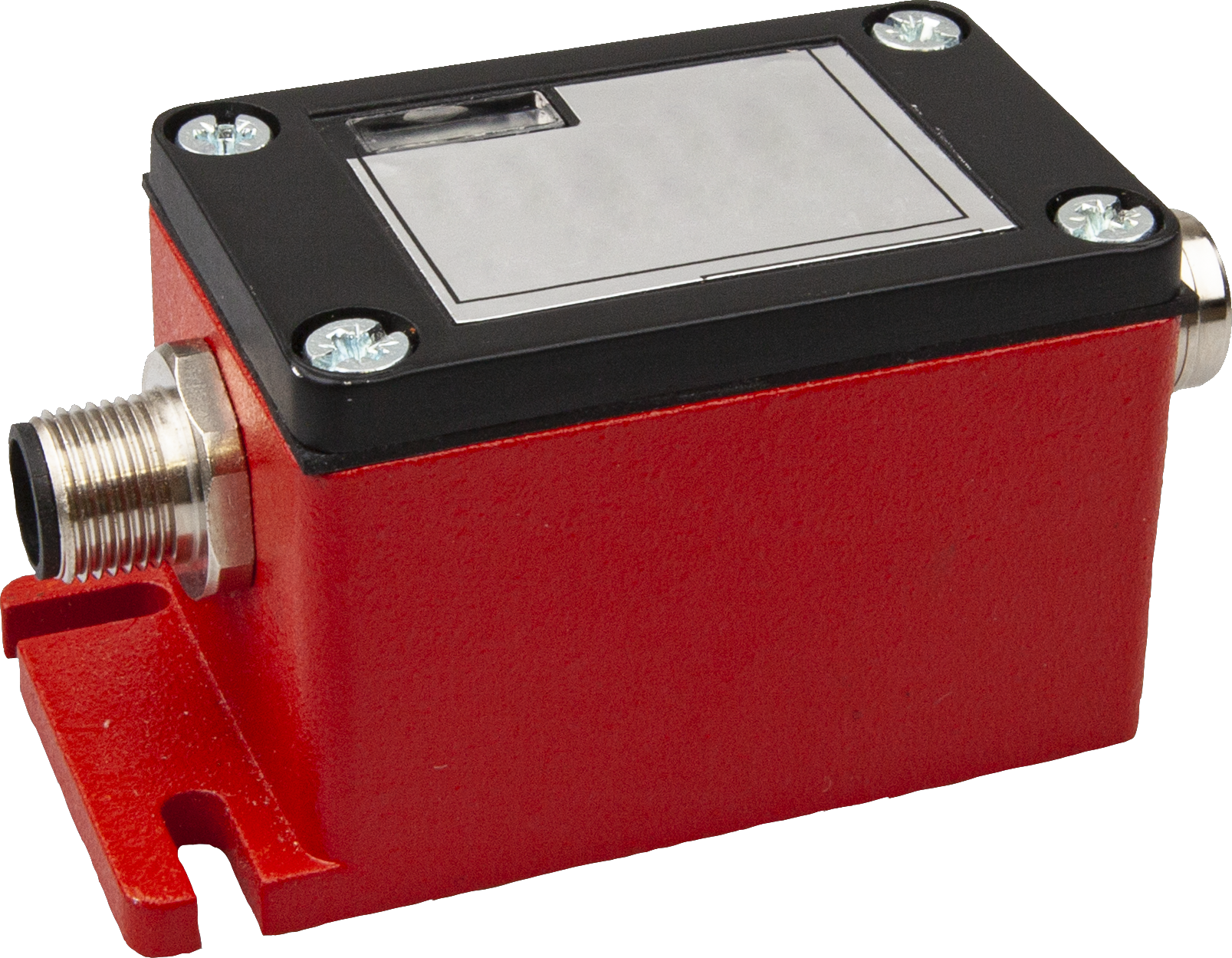

Capteurs inductifs - Amplificateur de commutation pour capteurs à haute température
Les détecteurs de proximité inductifs sont des capteurs qui fonctionnent sans contact. Ils détectent tous les métaux conducteurs, qu'ils soient en mouvement ou non. La distance de détection que les appareils peuvent atteindre dépend du matériau de l'objet et de ses dimensions. Les capteurs insensibles aux vibrations peuvent être approchés latéralement ou frontalement. Les détecteurs de proximité inductifs sont utilisés pour détecter la présence (p. ex. supports de marchandises), le positionnement (p. ex. trappes de four), le comptage (p. ex. écrous / vis), la détection de la vitesse de rotation (p. ex. sur des roues dentées), sur des systèmes de convoyage (p. ex. alimentations en tuyaux) ou pour mesurer la distance (p. ex. contrôle d'emmanchement) d'objets métalliques.
Autres caractéristiques
- Température ambiante
- -25 - 75°C
- Version
- Appareil de terrain
Caractéristiques électriques
- Nombre de canaux
- 1
- Exécution de la fonction de commutation
- contact de fermeture/d'ouverture
- Exécution du raccordement électrique
- Connecteur M12
- Version de la sortie de commutation
- PNP
- Courant de coupure assigné
- 200mA
- Résistant aux courts-circuits
- Oui
- Courant à vide
- 25mA
- Nombre de pôles
- 4
- Fréquence de commutation
- 1 000Hz
- Puissance de commutation
- 4,8VA
- Tension de commutation
- 24V
- Chute de tension
- 2V
- Protégé contre l'inversion de polarité
- Oui
- Tension de fonctionnement (DC)
- 10 - 30V
- Annonce
- Indicateur LED
- Sortie de signalisation de défaut
- Oui
- Amplificateur pour capteurs inductifs
- Oui
Propriétés mécaniques
- Forme de construction
- Parallélépipède rectangle
- Largeur
- 40mm
- Hauteur
- 42mm
- Longueur
- 74,5mm
- Type de montage
- Fixation au sol
- Indice de protection (IP)
- IP65
- Matériau du boîtier
- Aluminium
Prises de câble M12 3 fils
Prises de câble M12 à 4 pôles à confectionner
Prises de câble M12 à 5 pôles à confectionner
Capteurs inductifs haute température Raccordement à l'amplificateur de puissance
Prises de câble M12 4 fils avec blindage
Prises de câble M12 4 fils
Fiches techniques
-
pdfFiche technique du cataloguePDF-Fichier, 2.2 MB
-
pdfFiche technique automatiquePDF-Fichier, 620 KB
Instructions
Dessins
-

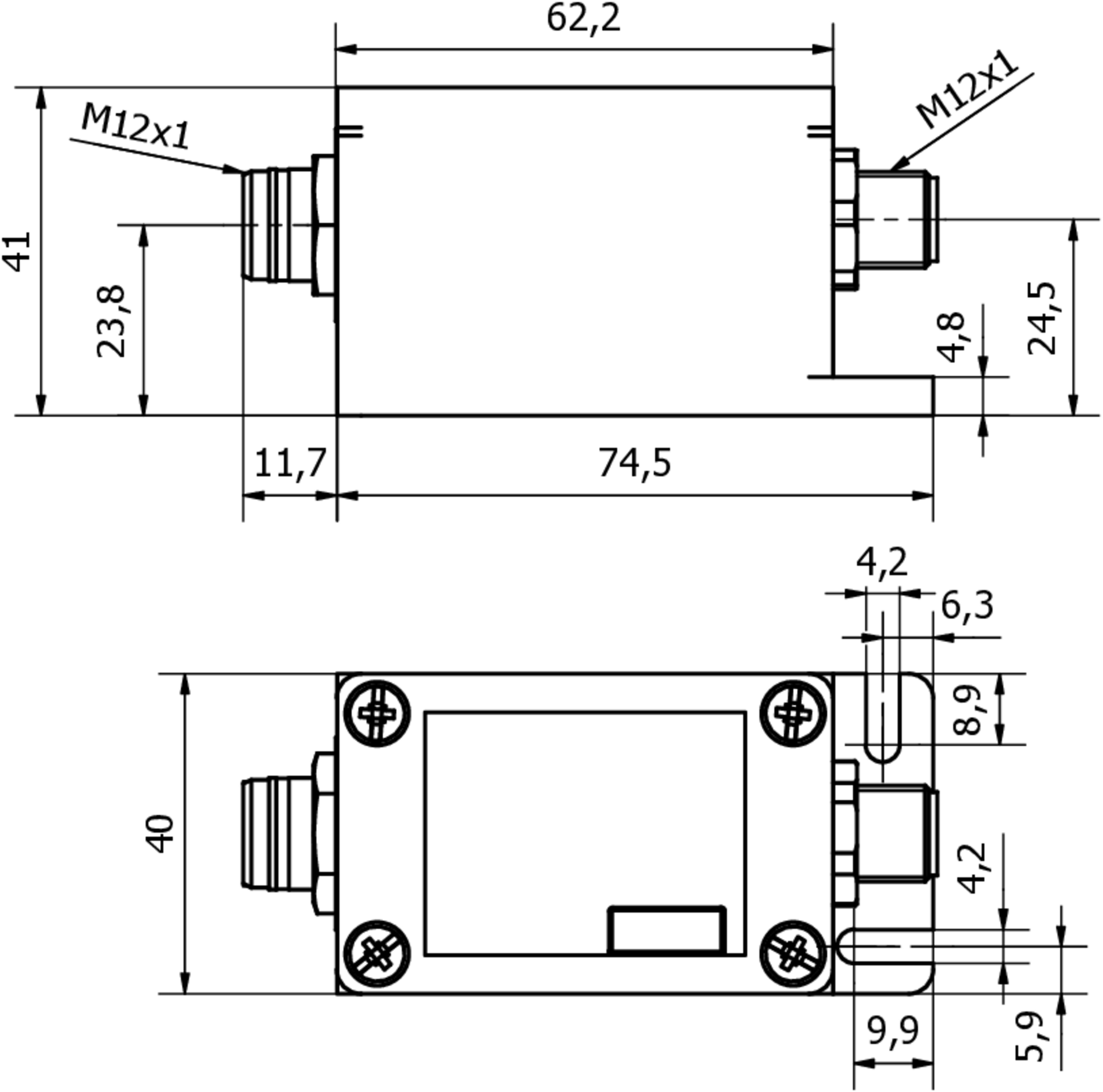

jpgDessin techniqueJPG-Fichier, 273 KB
-
dwg2DDWG-Fichier, 201 KB
-
stp3DSTP-Fichier, 778 KB
-

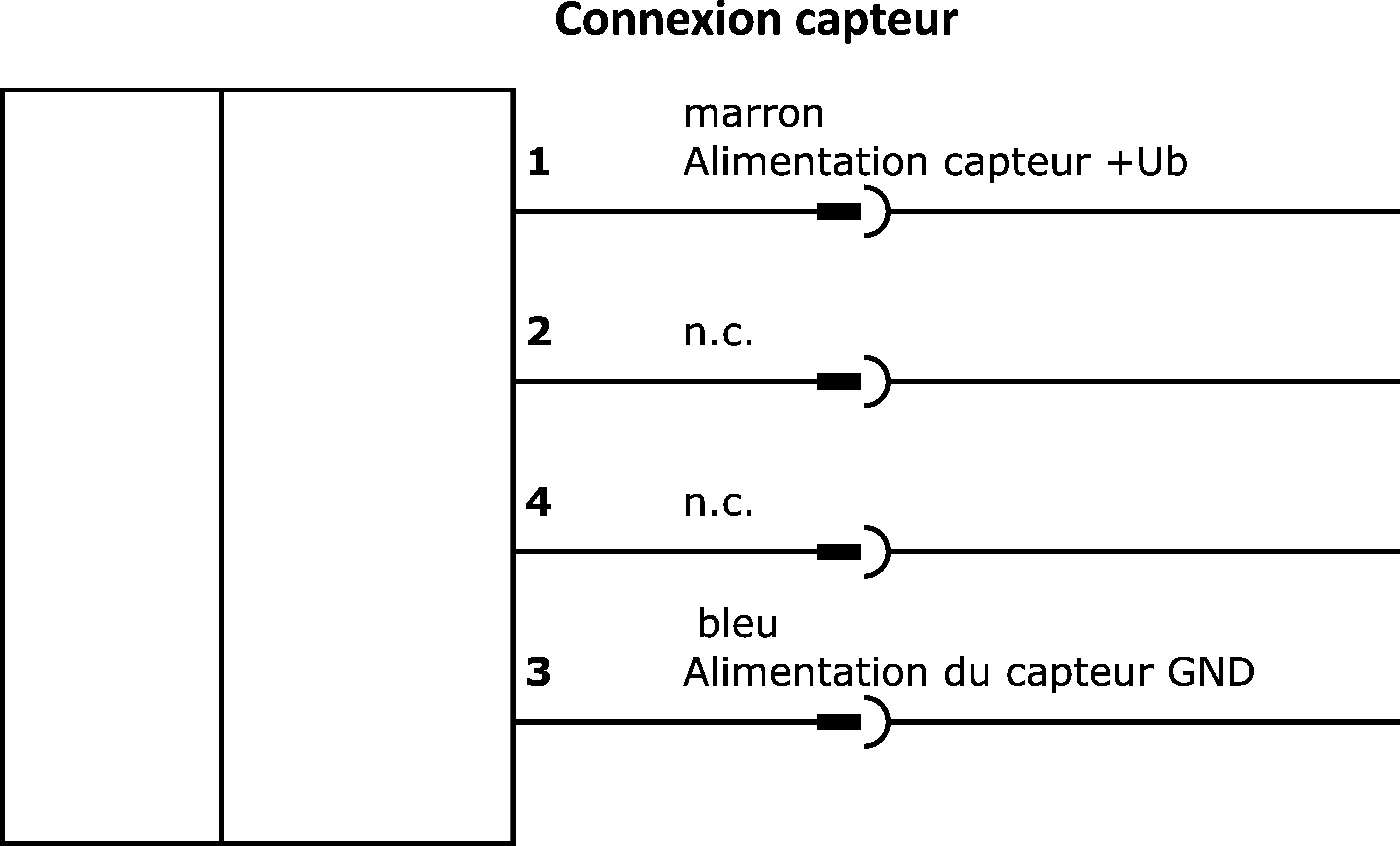

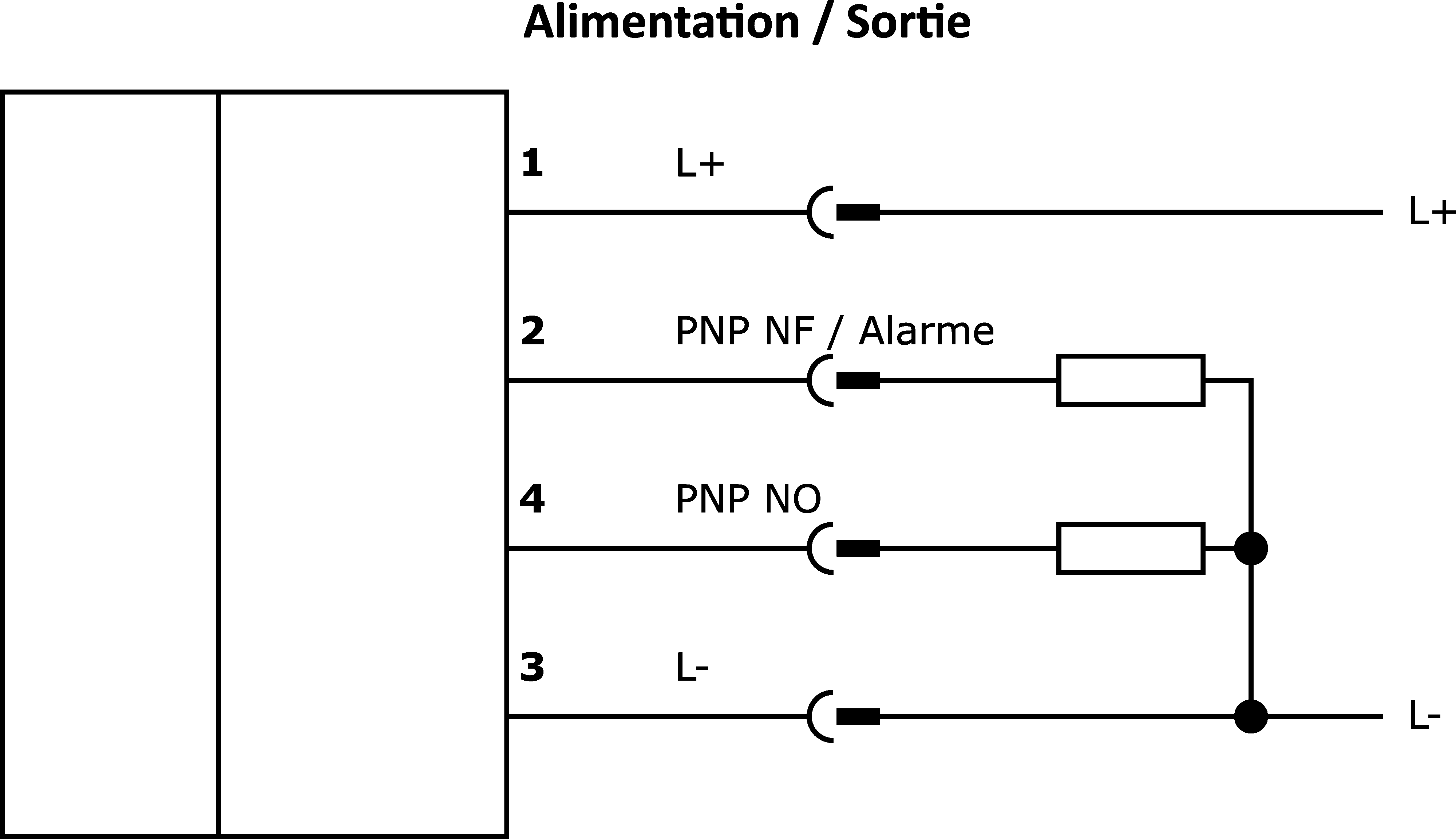

pngSchéma de connexion InternetPNG-Fichier, 16 KB
Conformité du produit
-
pdfDéclaration de conformité UKCAPDF-Fichier, 324 KB
-
pdfConformité des matériauxPDF-Fichier, 406 KB
-
pdfDéclaration de conformité CEPDF-Fichier, 253 KB
-
pdfDéclaration de conformité ULPDF-Fichier, 76 KB
-
pdfDéclaration de conformité CCCPDF-Fichier, 73 KB
-
pdfDéclaration de conformité CSAPDF-Fichier, 57 KB
Divers
Classification | Classe |
---|---|
eClass-7.0 | 27210121 |
eClass-7.1 | 27210121 |
eClass-8.0 | 27210121 |
eClass-9.0 | 27210121 |
eClass-9.1 | 27210121 |
ETIM-6.0 | EC001485 |
ETIM-7.0 | EC001485 |
Caractéristique | Valeur |
---|---|
Conforme à la directive RoHS | Oui |
Conforme à REACH | Oui |
Groupe de produits IPF | 202 Capteurs inductifs (plage de température étendue) |
Dimensions de l'emballage | 43 x 43 x 105mm |
Poids brut | 200g |
Numéro de tarif douanier | 85365019 |
Numéro WEEE | 40951076 |
