PE500145
Capteur laser, capteur linéaire Récepteur, 20x75x98mm, Sn : 2m, 22-26V DC, PNP/NPN symétrique (Push/Pull), 0-10V/4-20mA, connecteur M9 8 pôles, IP54, aluminium anodisé/anodisé, diode laser, lumière rouge
Comparer
Capteurs laser - Capteurs de ligne Récepteur
Les capteurs optiques fonctionnent sans contact. Ils détectent des objets, indépendamment de leur nature (par ex. forme, couleur, structure de surface, matériau). Leur fonctionnement de base repose sur l'émission et la réception de lumière. On distingue trois variantes : 1. la barrière unidirectionnelle se compose de deux appareils séparés, un émetteur et un récepteur, qui sont alignés l'un sur l'autre. Lorsque le faisceau lumineux est interrompu entre les deux appareils, la sortie de commutation intégrée au récepteur change d'état. 2) Dans le cas du système réflex, l'émetteur et le récepteur se trouvent dans un seul appareil. Le faisceau lumineux émis est réfléchi sur le récepteur par un réflecteur qui doit être monté en face. Dès que le faisceau lumineux est interrompu, la sortie de commutation intégrée dans l'appareil change d'état. 3) Dans le cas de la cellule photoélectrique, l'émetteur et le récepteur se trouvent dans un seul appareil. Le faisceau lumineux émis est réfléchi par l'objet à détecter. Dès que le récepteur détecte la lumière réfléchie, la sortie de commutation intégrée dans l'appareil change d'état.
Autres caractéristiques
- Température ambiante
- -10 - 50°C
Caractéristiques électriques
- Résolution
- 0,016mm
- Réalisation de l'interface de communication entre l'émetteur et le récepteur
- Connecteur M9
- Exécution de la fonction de commutation
- Contact à fermeture (NO pour PNP) Contact à ouverture (NC pour NPN)
- Exécution de la sortie analogique
- 0 - 10V, 4 - 20mA

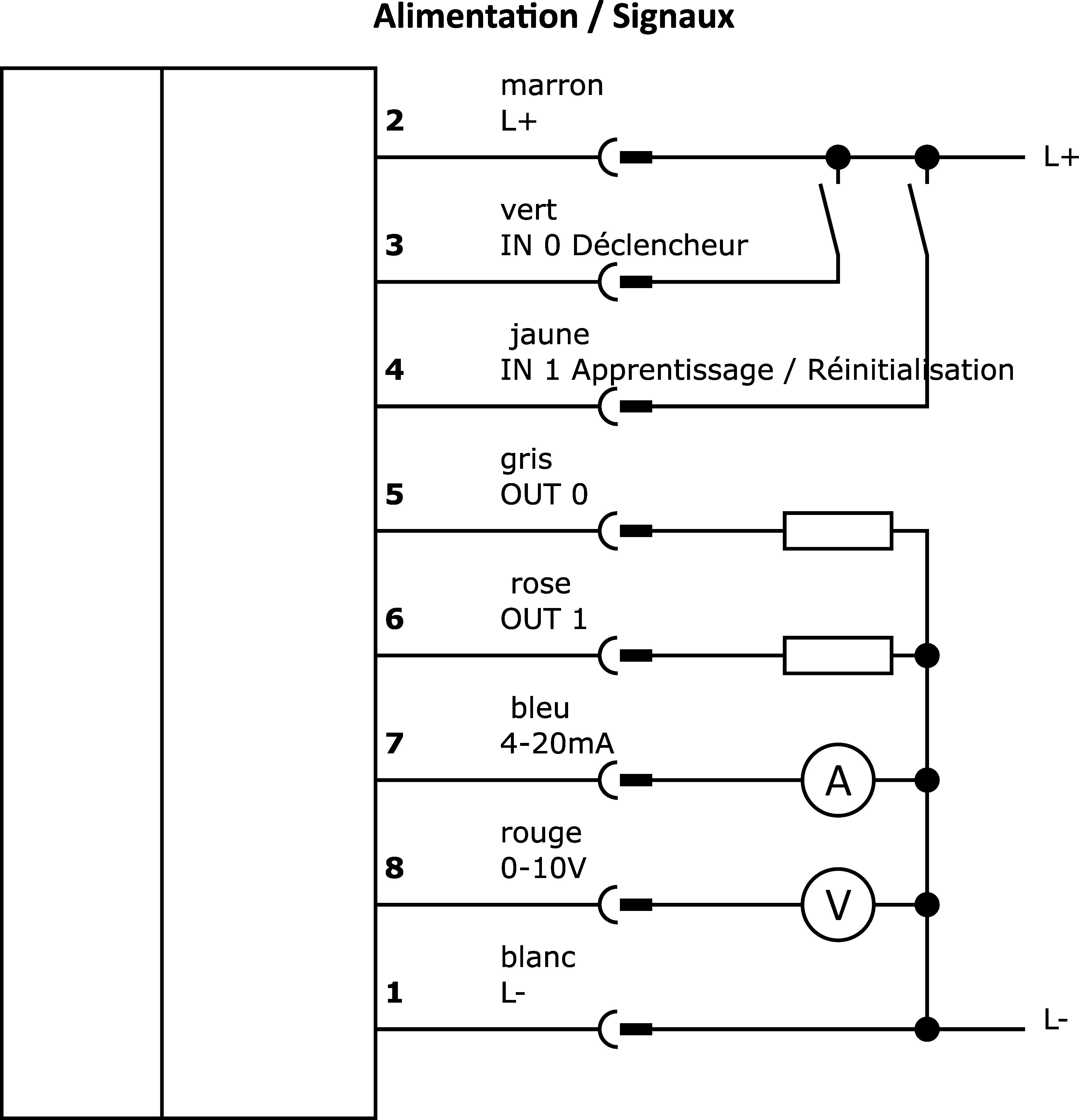

- Exécution du raccordement électrique
- Connecteur M9
- Version de la sortie de commutation
- push/pull
- Courant de coupure assigné
- 100mA
- Procédure de réglage
- Paramétrage
- Puissance du laser
- 0,4mW
- Courant à vide
- 200mA
- Nombre de pôles
- 8
- Nombre de pôles de l'interface de communication entre l'émetteur et le récepteur
- 4
- Ondulation résiduelle
- 10%
- Fréquence de commutation
- 400Hz
- Fonction tactile
- commutation "clair/foncé
- Répétabilité absolue
- 0,016mm
- Type de contact enfichable, interface de communication
- Female (prise femelle)
- Version du connecteur, interface de communication
- Connecteur M5
- Nombre de pôles du connecteur d'interface
- 4
- Interface de communication prise en charge
- RS232
- Plage de mesure
- 0 - 2 000mm
Propriétés mécaniques
- Nombre de sorties de commutation paramétrables
- 2
- Forme de construction
- Parallélépipède rectangle
- Largeur
- 98mm
- Hauteur du champ
- 48mm
- Hauteur
- 20mm
- Longueur
- 75mm
- Température de stockage
- -20 - 85°C
- Surface
- revêtu de téflon
- Indice de protection (IP)
- IP54
- Matériau du boîtier
- Aluminium
Propriétés optiques
- Filtre
- Filtre d'interférence
- Type de lumière
- Diode laser, lumière rouge
- Forme du faisceau lumineux
- Ligne
- Longueur d'onde du capteur
- 670nm
Trouvez des accessoires pour PE500145
dans ces groupes de produits :
Autres
M5 Vis de fermeture
Montage
Traverse / Rail de fixation
Sur demande
Sur demande
Sur demande
Technique de raccordement
Adaptateur de programmation Ethernet
Connecteur de câble M5 Sub-D-Dose
Stock à peine suffisant
Connecteur de câble M5 USB
Stock à peine suffisant
Stock à peine suffisant
Connecteur de câble M9
Stock à peine suffisant
Connecteur de câble M9 Connecteur M9
Stock à peine suffisant
Fiches techniques
Dessins
Logiciel
-
zipPilote USBZIP-Fichier, 2.2 MB
-
zipLogiciel & mode d'emploiZIP-Fichier, 28 MB
-
zipSensorFinderZIP-Fichier, 26 MB
Logiciel anciennes versions
Micrologiciel
-
zipMicrologicielZIP-Fichier, 17 KB
-
zipMicrologicielZIP-Fichier, 18 KB
-
zipChargeur de programmeZIP-Fichier, 23 MB
Conformité du produit
-
pdfDéclaration de conformité UKCAPDF-Fichier, 323 KB
-
pdfConformité des matériauxPDF-Fichier, 406 KB
-
pdfDéclaration de conformité de l'UEPDF-Fichier, 252 KB
-
pdfDéclaration de conformité ULPDF-Fichier, 254 KB
-
pdfDéclaration de conformité CCCPDF-Fichier, 248 KB
-
pdfDéclaration de conformité CSAPDF-Fichier, 243 KB
Dépliant sur les produits
-
pdfSolutions de détection pour l'industrie du filmPDF-Fichier, 2.7 MB
-
pdfDes produits qui enthousiasmentPDF-Fichier, 8.5 MB
Livre blanc
| Classification | Classe |
|---|---|
| eClass-7.0 | 27270901 |
| eClass-7.1 | 27270901 |
| eClass-8.0 | 27270901 |
| eClass-9.0 | 27270901 |
| eClass-9.1 | 27270901 |
| ETIM-6.0 | EC002716 |
| ETIM-7.0 | EC002716 |
| Caractéristique | Valeur |
|---|---|
| Conforme à la directive RoHS | Oui |
| Conforme à REACH | Oui |
| Conforme à la TSCA | Oui |
| Groupe de produits IPF | 165 Capteurs linéaires laser |
| Dimensions de l'emballage | 99 x 60 x 160mm |
| Poids brut | 250g |
| Numéro de tarif douanier | 85365019 |
| Numéro WEEE | 40951076 |
