PRODUTO DESCONTINUADO

PE500145

PE500145
Modelo sucessor: PE500146
Comparar
sensor laser, Receptor de sensor de linha, 20x75x98mm, Sn: 2m, 22-26V DC, PNP/NPN Push-pull, 0-10V/4-20mA, Conector M9 8pin, IP54, Alumínio anodizado, Díodo laser, luz vermelha

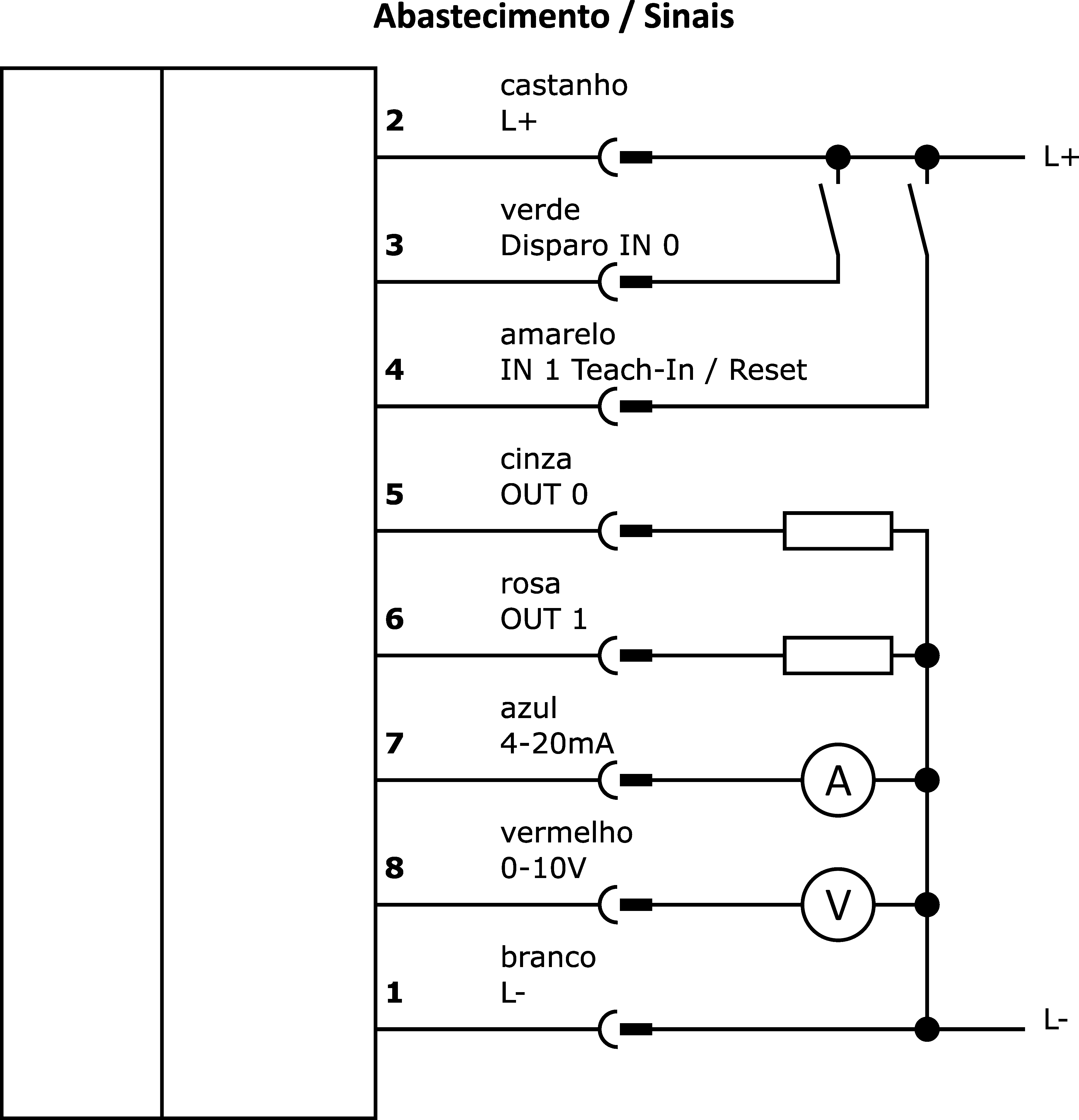

diagrama do circuito
Modelo 3D
Comparar

Sensores laser - Receptores de sensores de linha

Os sensores ópticos funcionam sem contacto. Detectam objectos independentemente das suas características (por exemplo, forma, cor, estrutura da superfície, material). O princípio básico de funcionamento baseia-se na transmissão e recepção de luz. Existem três versões diferentes: 1. O sensor de feixe de luz consiste em dois dispositivos separados, um transmissor e um receptor, que estão alinhados um com o outro. Se o feixe de luz entre os dois dispositivos for interrompido, a saída de comutação integrada no receptor altera o seu estado. 2. Com o sensor retrorreflector, o emissor e o receptor estão localizados num único dispositivo. O feixe de luz emitido é reflectido de volta para o receptor por um reflector que deve ser montado em frente ao dispositivo. Assim que o feixe de luz é interrompido, a saída de comutação integrada no dispositivo muda o seu estado. 3. Com o sensor de reflexão difusa, o emissor e o receptor estão num único dispositivo. O feixe de luz emitido é reflectido pelo objecto que deve ser detectado. Assim que o receptor detecta a luz reflectida, a saída de comutação integrada no dispositivo muda o seu estado.

Outras propriedades

Temperatura ambiente
-10 - 50°C

Propriedades eléctricas

Resolução
0,016mm

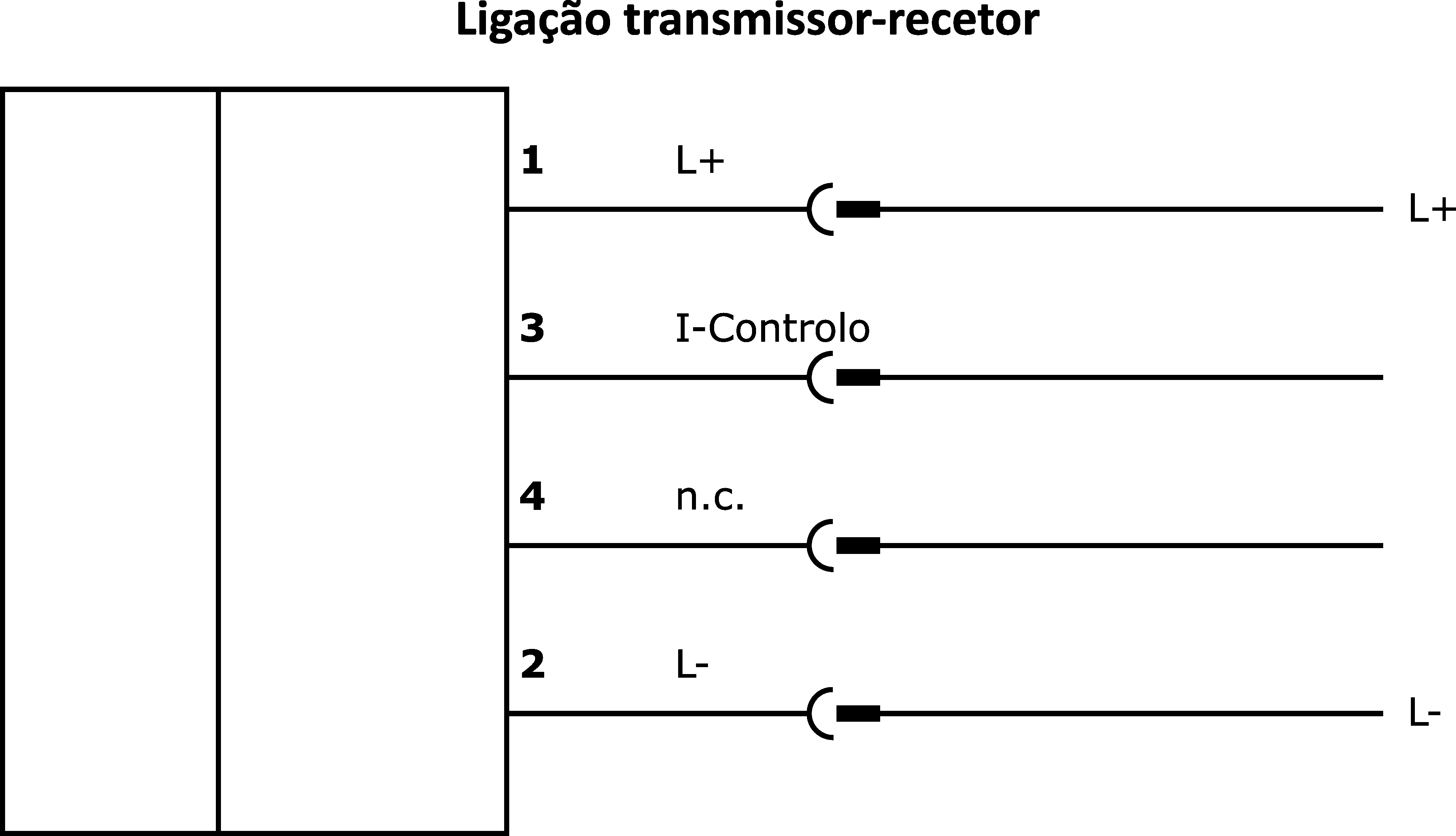

Concepção da interface de comunicação entre o emissor e o receptor
Conector M9
Execução da função de comutação
Contacto normalmente aberto (NO para PNP) Contacto normalmente fechado (NC para NPN)
Versão de saída analógica
0 - 10V, 4 - 20mA
Concepção da ligação eléctrica
Conector M9
Versão de saída de comutação
Push-pull (empurrar/puxar)
Corrente nominal de comutação
100mA
Procedimento de definição
Parametrização
Potência laser
0,4mW
Corrente em vazio
200mA
Número de postes
8
Número de pólos da interface de comunicação entre o emissor e o receptor
4
Ondulação residual
10%
Frequência de comutação
400Hz
Função táctil
comutação claro/escuro
Repetibilidade absoluta
0,016mm
Tipo de contacto de ficha, interface de comunicação
Feminino
Concepção da ligação da ficha, interface de comunicação
Conector M5
Número de pólos da ligação de interface
4
Interface de comunicação suportada
RS232
Gama de medição
0 - 2.000mm

Propriedades mecânicas

Número de saídas de comutação parametrizáveis
2
Tipo
Cubóide
Largo
98mm
Altura do campo
48mm
Altura
20mm
Comprimento
75mm
Temperatura de armazenamento
-20 - 85°C
Superfície
revestido a teflon
Classe de protecção (IP)
IP54
Material do invólucro
Alumínio

Propriedades ópticas

Filtro
Filtro de interferência
Tipo de luz
Díodo laser, luz vermelha
Forma do feixe de luz
Linha
Comprimento de onda do sensor
670nm
