PE500145

PE500145
Articolo di follow-up: PE500146
Confronto
Sensore laser, ricevitore a sensore di linea, 20x75x98mm, Sn: 2m, 22-26V DC, PNP/NPN push/pull, 0-10V/4-20mA, connettore M9 8-pin, IP54, alluminio anodizzato/anodizzato, diodo laser, luce rossa

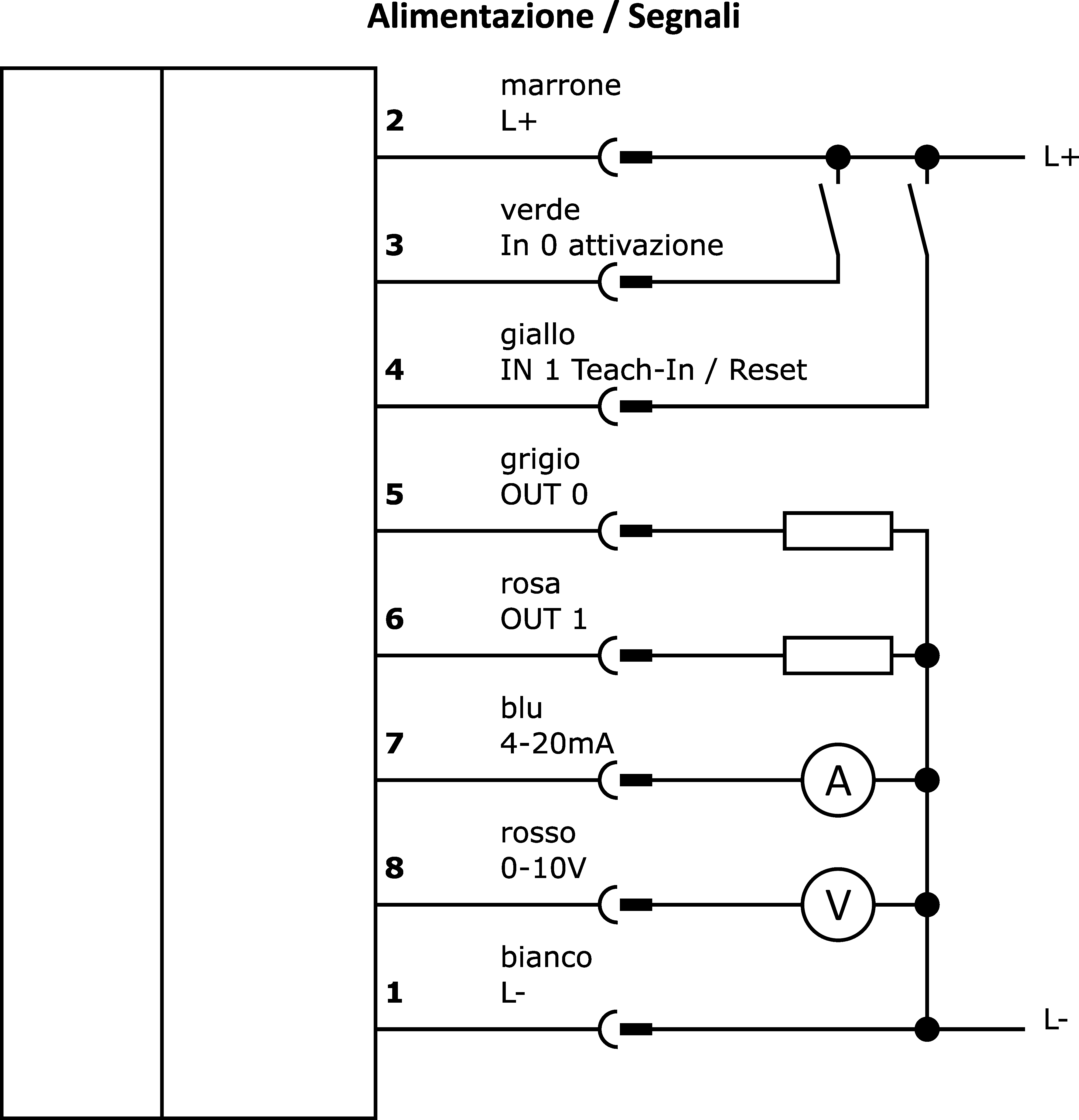

Schema di collegamento
Modello 3D
Confronto

Sensori laser - Sensori di linea Ricevitore

I sensori ottici funzionano senza contatto. Rilevano gli oggetti indipendentemente dalle loro proprietà (ad esempio, forma, colore, struttura superficiale, materiale). La modalità di funzionamento di base si basa sulla trasmissione e sulla ricezione della luce. Ne esistono tre tipi diversi: 1. il sensore a sbarramento è costituito da due dispositivi separati, un trasmettitore e un ricevitore, allineati tra loro. Se il fascio di luce tra i due dispositivi viene interrotto, l'uscita di commutazione integrata nel ricevitore cambia il suo stato. 2 Nel sensore a catarifrangente, il trasmettitore e il ricevitore si trovano in un unico dispositivo. Il fascio di luce trasmesso viene riflesso sul ricevitore da un riflettore da montare di fronte. Non appena il fascio di luce viene interrotto, l'uscita di commutazione integrata nel dispositivo cambia stato. 3. con il sensore di luce, il trasmettitore e il ricevitore sono in un unico dispositivo. Il raggio di luce trasmesso viene riflesso dall'oggetto da rilevare. Non appena il ricevitore rileva la luce riflessa, l'uscita di commutazione integrata nel dispositivo cambia stato.

Altre proprietà

Temperatura ambiente
-10 - 50°C

Proprietà elettriche

Risoluzione
0,016mm
Progettazione dell'interfaccia di comunicazione tra mittente e destinatario
Connettore M9
Esecuzione della funzione di commutazione
Contatto normalmente aperto (NO per PNP) Contatto normalmente chiuso (NC per NPN)
Progettazione dell'uscita analogica
0 - 10V, 4 - 20mA
Progettazione del collegamento elettrico
Connettore M9
Progettazione dell'uscita di commutazione
Spingere/tirare
Corrente di commutazione nominale
100mA
Procedura di impostazione
Parametrizzazione
Potenza laser
0,4mW
Corrente a vuoto
200mA
Numero di pali
8
Numero di poli dell'interfaccia di comunicazione tra trasmettitore e ricevitore
4
Ondulazione
10%
Frequenza di commutazione
400Hz
Funzione touch
Commutazione luce/buio
Ripetibilità assoluta
0,016mm
Tipo di contatto a spina, interfaccia di comunicazione
Femmina (presa)
Progettazione del collegamento a spina, interfaccia di comunicazione
Connettore M5
Numero di poli del collegamento di interfaccia
4
Interfaccia di comunicazione supportata
RS232
Campo di misura
0 - 2.000mm

Proprietà meccaniche

Numero di uscite di commutazione parametrizzabili
2
Design
Cuboide
Larghezza
98mm
Altezza del campo
48mm
Altezza
20mm
Lunghezza
75mm
Temperatura di stoccaggio
-20 - 85°C
Superficie
rivestimento in teflon
Classe di protezione (IP)
IP54
Materiale dell'alloggiamento
Alluminio

Proprietà ottiche

Filtri
Filtro antidisturbo
Tipo di luce
Diodo laser, luce rossa
Forma del fascio di luce
Linea
Lunghezza d'onda del sensore
670nm
