Scheda tecnica individuale
PDF-File, 822 KB
Trasmettitore - Montaggio su guida top-hat
BA565900
| Quantità | Prezzo | Risparmio |
|---|---|---|
| 1 | 413,00 € | – |
| 5 | 400,61 € | 3% / 12,39 € |
| 10 | 392,35 € | 5% / 20,65 € |
| 20 | 379,96 € | 8% / 33,04 € |
| 50 | 363,44 € | 12% / 49,56 € |
Carenza di scorte
Trasduttore, analogico/digitale, 99x114x22 mm, 0-10 V / 0/4-20 mA, 20-253 V CA, 20-253 V CC, -40-70 °C, contatto a relè, morsetti, IP20, plastica PC
Confronto
Trasmettitore - Montaggio su guida top-hat
Altre proprietà
- Temperatura ambiente
- -40 - 70°C
- Applicazioni
- Controllo a due punti
Proprietà elettriche

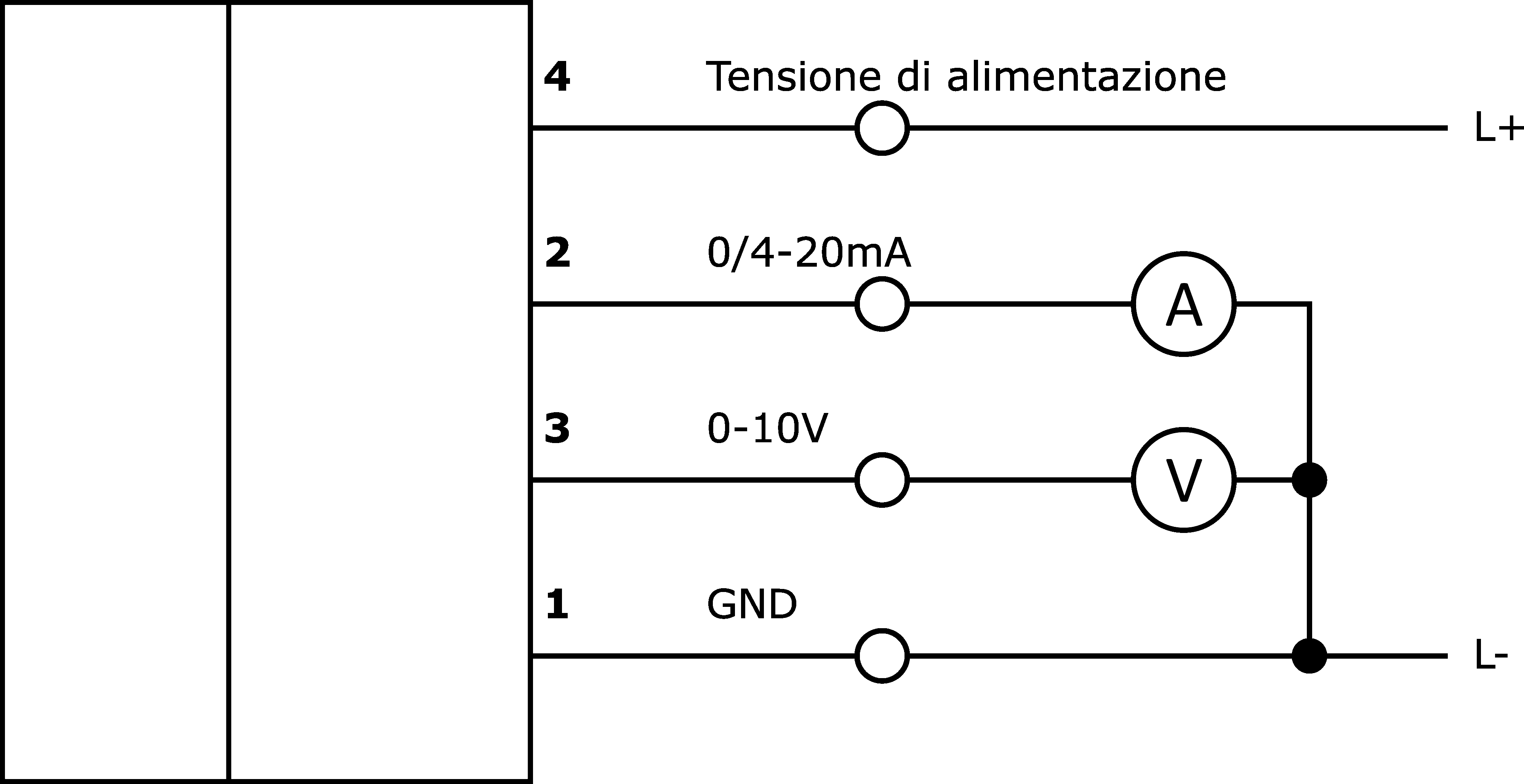

- Progettazione dell'ingresso analogico
- 0 - 20mA, 0 - 10V, 4 - 20mA
- Tipo di collegamento elettrico
- Collegamento con morsetto a serraggio
- Progettazione dell'uscita di commutazione
- Contatto relè
- Corrente di commutazione nominale
- 6.000mA
- Procedura di impostazione
- Ponticello
- Consumo di energia
- 1,75VA
- Max. Corrente di spunto
- 10A
- Precisione di misura relativa
- 0,4%
- Resistenza dell'ingresso di corrente
- 50Ohm
- Resistenza dell'ingresso di tensione
- 100kOhm
- Funzioni di uscita regolabili
- Punto di commutazione, valControllo a due punti
- Funzioni di protezione
- Protezione da cortocircuito, Protezione dall'inversione di polarità
- Tensione di esercizio
- 20-253 V CA (50 Hz) | 20-253 V CC
- Collegamento elettrico
- Collegamento a morsetto
Proprietà meccaniche
- Larghezza
- 22,5mm
- Altezza
- 99mm
- Lunghezza
- 114mm
- Temperatura di stoccaggio
- -40 - 100°C
- Tipo di montaggio
- Guida del cappello a cilindro
- Classe di protezione (IP)
- IP20
- Materiale dell'alloggiamento
- PC in plastica
- Dimensioni
- 114 x 22,5 x 99 mm
Schede tecniche
Istruzioni
Disegni
Conformità del prodotto
| Classificazione | Classe |
|---|---|
| eClass-7.0 | 27210301 |
| eClass-7.1 | 27210301 |
| eClass-8.0 | 27210301 |
| eClass-9.0 | 27210301 |
| eClass-9.1 | 27210301 |
| ETIM-6.0 | EC011231 |
| ETIM-7.0 | EC011231 |
| Caratteristica | Valore |
|---|---|
| Conforme alla direttiva RoHS | Sì |
| Conforme a REACH | Sì |
| Conforme al TSCA | Sì |
| Valore MTTF | 274Jahr(e) |
| Gruppo di prodotti IPF | 550 Trasduttore |
| Dimensioni dell'imballaggio | 124 x 28 x 149mm |
| Peso lordo | 170g |
| Impronta di carbonio | 0,41kg CO₂e |
| Numero di tariffa doganale | 85437090 |
| Numero WEEE | 40951076 |
