Transdutor de medição - Montagem em calha DIN

BA565900

BA565900
Preço de tabela
413,00 €
montante preço desconto
1 413,00 € –
5 400,61 € 3% / 12,39 €
10 392,35 € 5% / 20,65 €
20 379,96 € 8% / 33,04 €
50 363,44 € 12% / 49,56 €
Escassa
Transdutor de medição, Analógico / digital, 99x114x22mm, 0-10V/4-20mA / 0 ... 20 mA, 20-253V AC, 20-253V DC, -40-70°C, Contacto de relé, Pinça, IP20, Plástico PC

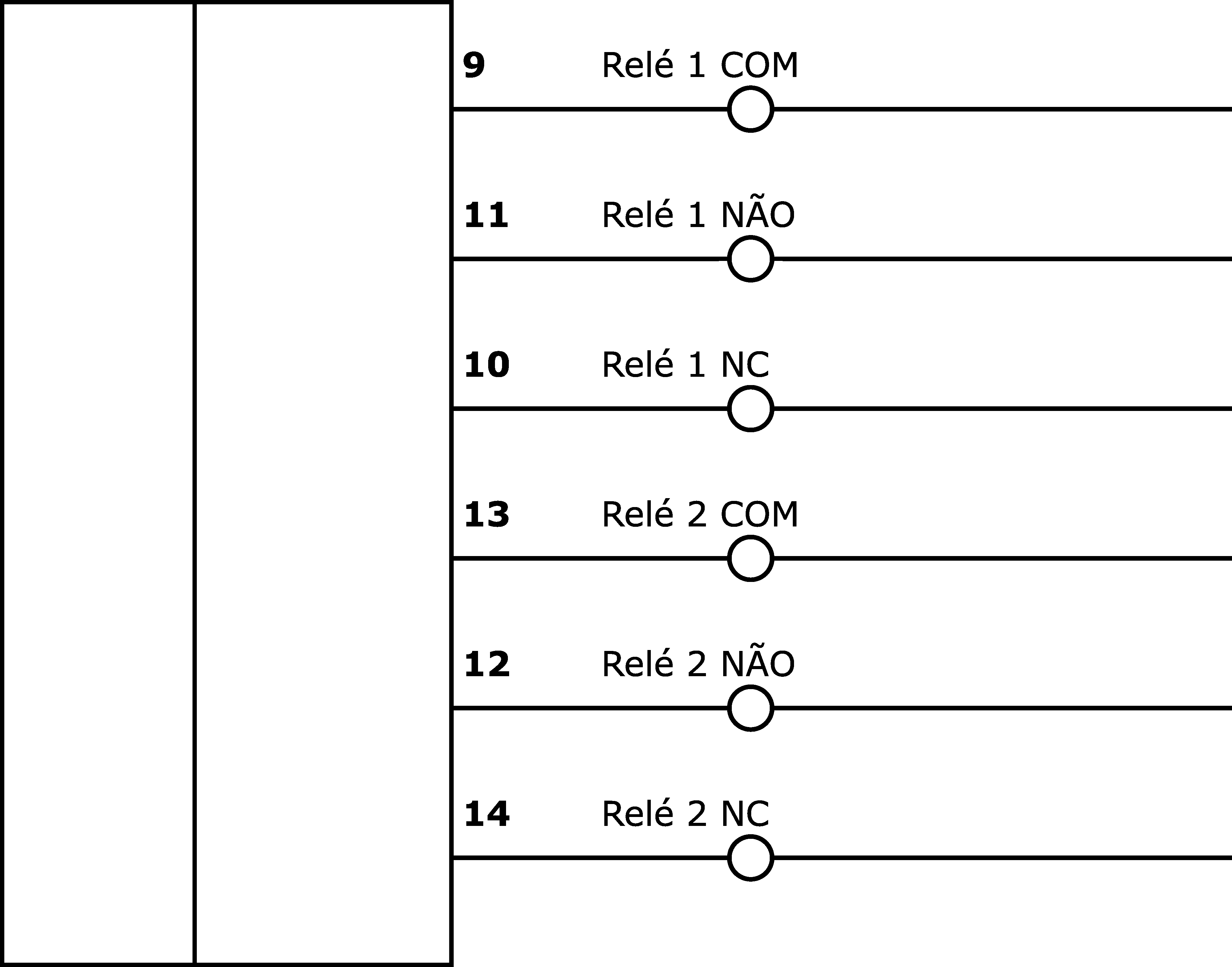

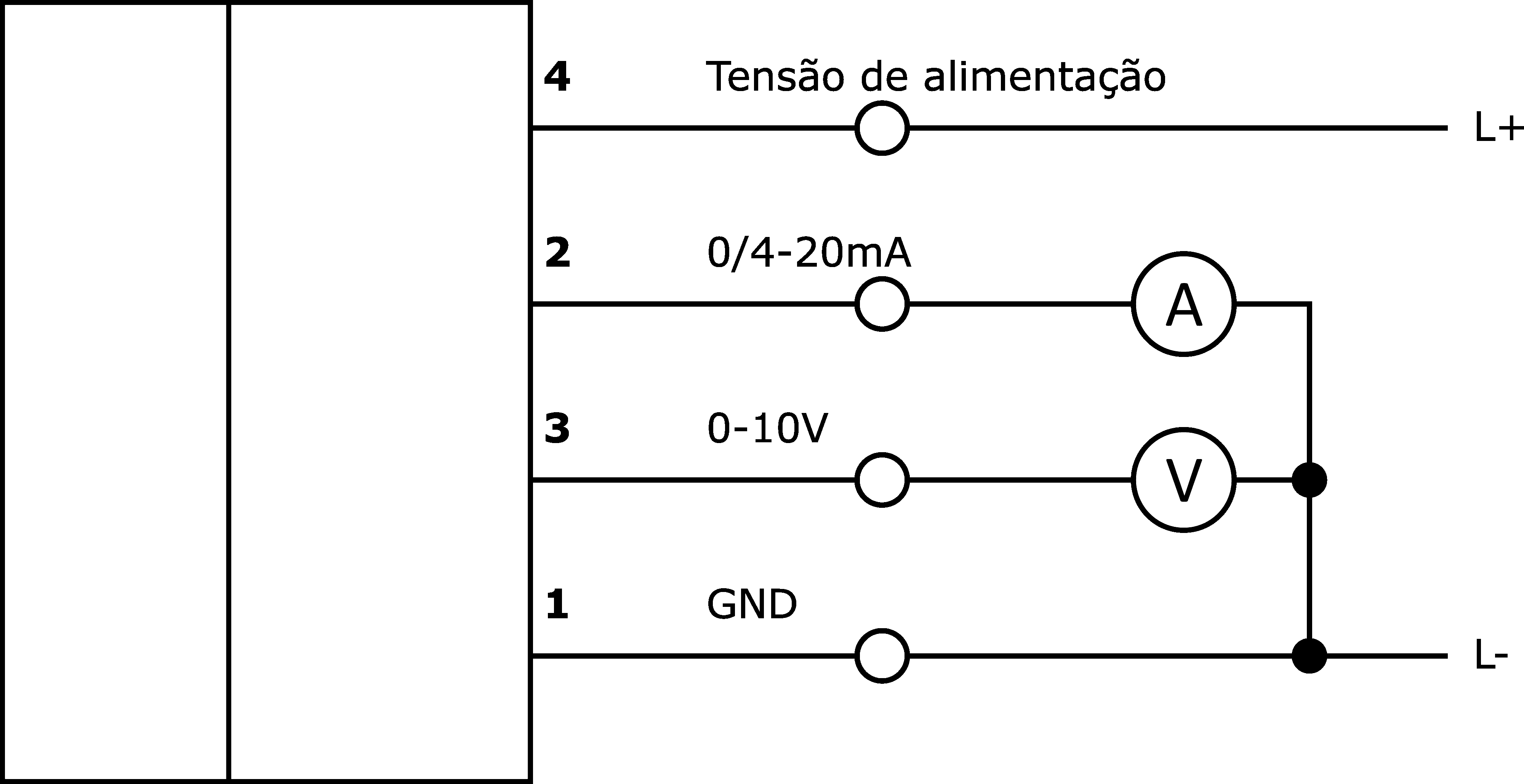

diagrama do circuito
desenho dimensional
Modelo 3D
Comparar

Transdutor de medição - Montagem em calha DIN

Outras propriedades

Temperatura ambiente
-40 - 70°C
Aplicações
Controlo de dois pontos

Propriedades eléctricas

Versão de entrada analógica
0 - 20mA, 0 - 10V, 4 - 20mA
Concepção da ligação eléctrica
Ligação de braçadeira
Versão de saída de comutação
Contacto do relé
Procedimento de definição
Jumper
Consumo de energia
1,75VA
Máx. Corrente contínua
6A
Máximo. Corrente de irrupção
10A
Precisão relativa da medição
0,4%
Resistência da entrada de corrente
50Ohm
Resistência da entrada de tensão
100kOhm
Funções de saída
Ponto de comutação, Controlo de dois pontos
Funções de proteção
Proteção contra curto-circuitos, Proteção contra inversão de polaridade
Tensão de funcionamento
Ligação eléctrica

Propriedades mecânicas

Largo
22,5mm
Altura
99mm
Comprimento
114mm
Temperatura de armazenamento
-40 - 100°C
Tipo de montagem
Calha da cartola
Classe de protecção (IP)
IP20
Material do invólucro
Plástico PC
Dimensões
Classificação Classe
eClass-7.0 27210301
eClass-7.1 27210301
eClass-8.0 27210301
eClass-9.0 27210301
eClass-9.1 27210301
ETIM-6.0 EC011231
ETIM-7.0 EC011231
Imóveis Valor
Conformidade com RoHS Sim
Em conformidade com o REACH Sim
Em conformidade com a TSCA Sim
Valor MTTF 274Jahr(e)
Grupo de produtos IPF 550 transdutor de medição
dimensões da embalagem 124 x 28 x 149mm
Peso bruto 170g
Pegada de CO2 0,41kg CO₂e
Número da pauta aduaneira 85437090
Número WEEE 40951076
