ARTICOLO FUORI PRODUZIONE

DW34312K

DW34312K
Articolo di follow-up?
Saremo lieti di consigliarvi!
Sensore di pressione, Ø38mm 122lang, -1-10bar, 12-32V DC, G1/2 "A, 2x PNP NC/NO, 0-10V / 0/4-20mA, connettore M12 a 8 pin, IP65, PA 6.6 (plastica), con display, diaframma a filo

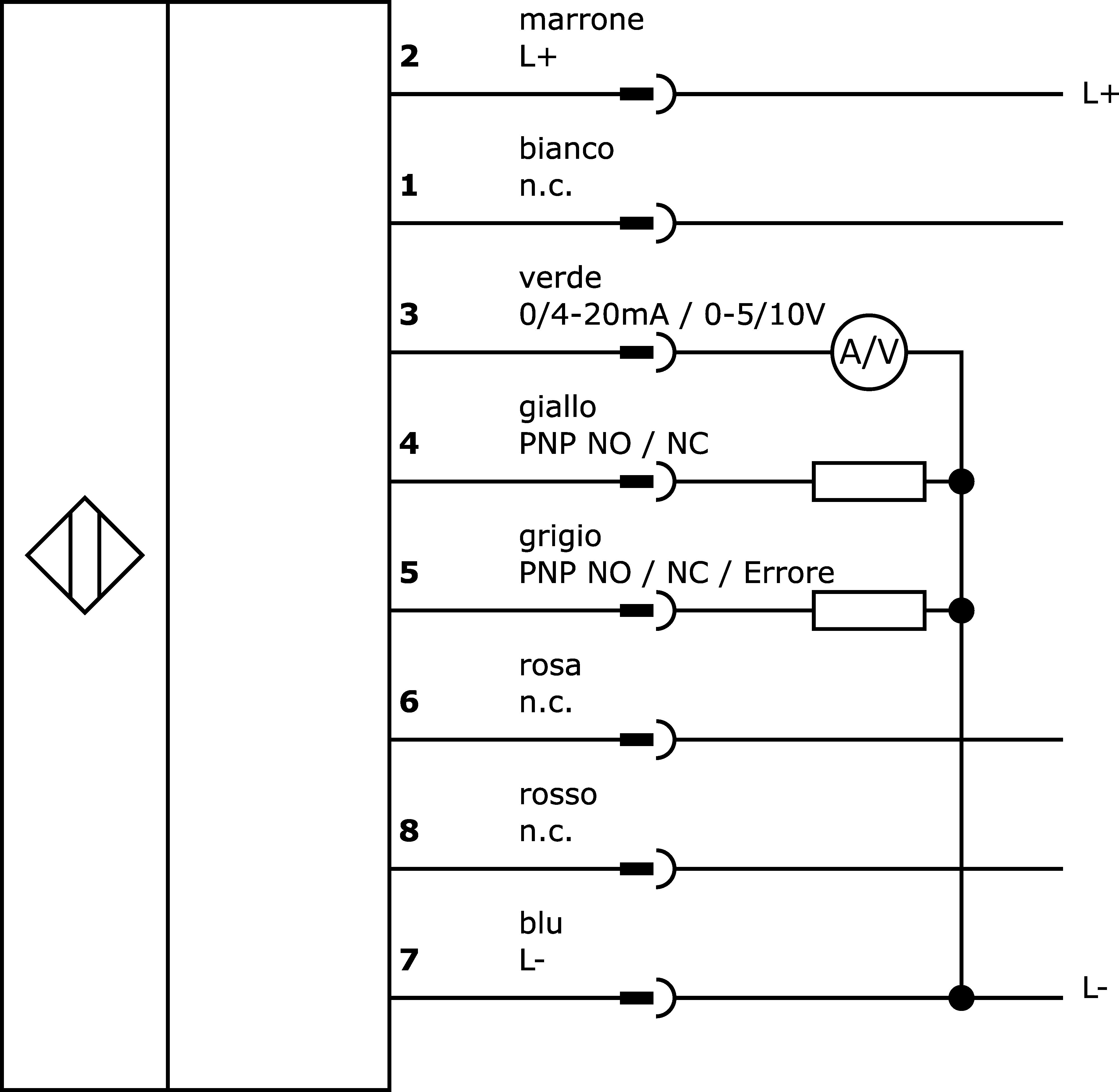

Schema di collegamento
Schizzo dimensionale
Modello 3D
Confronto

Sensori di pressione - Monitoraggio della pressione

I sensori di pressione sono adatti a misurare diversi fluidi con elevata precisione. Sono disponibili con uscita di commutazione e/o uscita analogica. A seconda del tipo di dispositivo, i valori misurati possono essere registrati tramite un software per PC. Questi sensori sono utilizzati in tutti i settori, ad esempio nelle applicazioni pneumatiche e idrauliche.

Altre proprietà

Gamma di funzioni
Memoria del valore di picco
Adatto per
Mezzi liquidi, Fluidi pastosi
Display di misura
Relativo
Temperatura ambiente
-20 - 80°C
Applicazioni idrauliche, Applicazioni pneumatiche, Controllo a due punti

Proprietà elettriche

Impostazione iniziale
-1.000 - 1.200hPa
Tempo di risposta
5ms
Numero di uscite di commutazione
2
Esecuzione della funzione di commutazione
Contatto normalmente chiuso/normalmente aperto
Esecuzione dell'uscita di allarme
PNP
Progettazione dell'uscita analogica
0 - 10V, 0 - 20mA, 4 - 20mA
Progettazione del collegamento elettrico
Connettore M12
Progettazione dell'uscita di commutazione
PNP
Ritardo di spegnimento
0 - 20s
Corrente di commutazione nominale
250mA
Ritardo di standby
2.000ms
Ritardo di accensione
0 - 20s
Procedura di impostazione
Software applicativo, Parametrizzazione
Impostazione finale
8.800 - 10.000hPa
Isteresi relativa
1%
Corrente a vuoto
60mA
Campo di misura della pressione
-1 - 10bar
Metodo di misurazione
Assoluto
Numero di pali
8
Deviazione relativa della linearità
0,25%
Ripetibilità relativa
0,1%
Frequenza di commutazione
125Hz
Caduta di tensione
2V
Deriva della temperatura sull'intero campo di misura
0,2%
Perdita di tempo
5ms
Attenuazione (uscita analogica)
20s
Attenuazione (valore visualizzato)
20s
Funzioni di uscita personalizzabili
Funzione finestra, Punto di commutazione, Isteresi
Display
Display a LED
Adatto come limitatore
Sì
Adatto come guardia
Sì
Protezione da cortocircuito, Protezione dall'inversione di polarità
Tensione di esercizio
12-32VDC
Collegamento elettrico
Connettore M12 a 8 pin

Proprietà meccaniche

Progettazione della connessione al processo
G1/2 pollici A
Design
Cilindro liscio
Pressione di scoppio
600bar
Lunghezza della filettatura
12mm
Passo del filo
1,81mm
Lunghezza
122mm
Max. pressione di esercizio
15bar
Temperatura media
-20 - 80°C
Pressione nominale
10bar
Classe di protezione (IP)
IP65
Materiale dell'alloggiamento
PA 6.6 (plastica)
Materiale del sensore
Acciaio inox 1.4435
Diametro
38mm
Membrana a risciacquo frontale
Sì
Dimensioni
Ø38 mm, lunghezza 122 mm
