Sensori capacitivi - Distanza operativa standard
KB050180
| Quantità | Prezzo | Risparmio |
|---|---|---|
| 1 | 263,20 € | – |
| 5 | 255,30 € | 3% / 7,90 € |
| 10 | 250,04 € | 5% / 13,16 € |
| 20 | 242,14 € | 8% / 21,06 € |
| 50 | 231,62 € | 12% / 31,58 € |
In magazzino

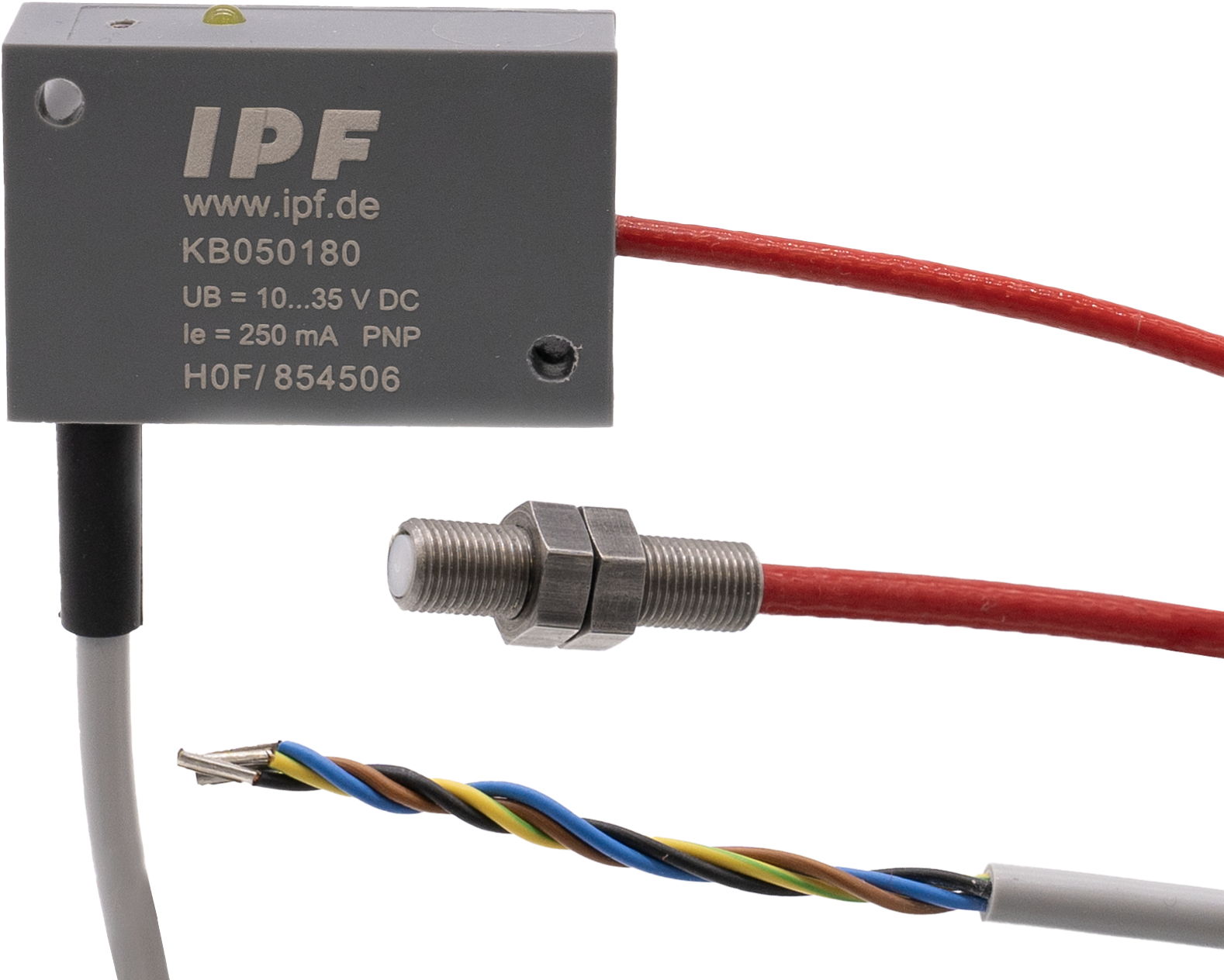

Sensore capacitivo, M5x0,5 20lungo, a filo, Sn: 1, 10-35V DC, -55-125°C, 1x PNP NA, cavo 2m PVC, IP67, V2A
Incluso 2x Madre, 1x Cacciavite
Confronto
Sensori capacitivi - Distanza operativa standard
Gli interruttori di prossimità capacitivi sono sensori senza contatto. Rilevano oggetti metallici e non metallici, indipendentemente dal fatto che siano in movimento o meno. La distanza di commutazione raggiungibile dai dispositivi dipende dal materiale dell'oggetto, dalle sue dimensioni e dalla sensibilità di risposta impostata tramite un potenziometro. I sensori resistenti alle vibrazioni possono essere avvicinati lateralmente o frontalmente. Gli interruttori di prossimità capacitivi sono utilizzati per il rilevamento della presenza (ad es. rilevamento di sigilli), il posizionamento (ad es. bottiglie in PET), il conteggio (ad es. coperchi in plastica), il rilevamento del livello (ad es. lubrificanti) o la misurazione della distanza (ad es. misurazione dello spessore) di materiali solidi e liquidi.
Altre proprietà
- Temperatura ambiente
- -55 - 125°C
- Mezzo di riferimento / oggetto
- Materiale con permittività Ɛr=81
- Richiesta di livello
- Sì
Proprietà elettriche
- Numero di uscite di commutazione
- 1
- Esecuzione della funzione di commutazione
- Contatto NO (NO)
- Progettazione del collegamento elettrico
- Cavi
- Progettazione dell'uscita di commutazione
- PNP
- Corrente di commutazione nominale
- 250mA
- Isteresi relativa
- 10%
- A prova di cortocircuito
- Sì
- Corrente a vuoto
- 10mA
- Diametro del cavo
- 2,8mm
- Ondulazione
- 5%
- Distanza di commutazione
- 1mm
- Frequenza di commutazione
- 50Hz
- Caduta di tensione
- 2,5V
- Protezione contro l'inversione di polarità
- Sì
- Tensione di esercizio (CC)
- 10 - 35V
Proprietà meccaniche
- Sezione del conduttore
- 0,14mm²
- Numero di core
- 4
- Design
- Cilindro, filettatura
- Lunghezza della filettatura
- 17mm
- Passo del filo
- 0,5mm
- Lunghezza del cavo
- 2m
- Lunghezza
- 20mm
- Condizioni di installazione meccanica del sensore
- a filo
- Classe di protezione (IP)
- IP67
- Materiale della superficie attiva del sensore
- Plastica (PTFE)
- Materiale dell'alloggiamento
- Acciaio inox (V2A)
- Materiale della guaina del cavo
- Plastica (PVC)
- Dimensione del filo
- M5
Trova gli accessori per KB050180
in questi gruppi di prodotti:
Sistema di montaggio per AY000115
Connettore per cavo M8 a 3 pin, assemblabile
Connettore per cavo M12 a 4 pin, assemblabile
Tubo flessibile di protezione
Tipo di montaggio M5
In magazzino
Morsetto a gradino inverso
Connettore per cavo M8 a 4 pin, assemblabile
Schede tecniche
Disegni
-

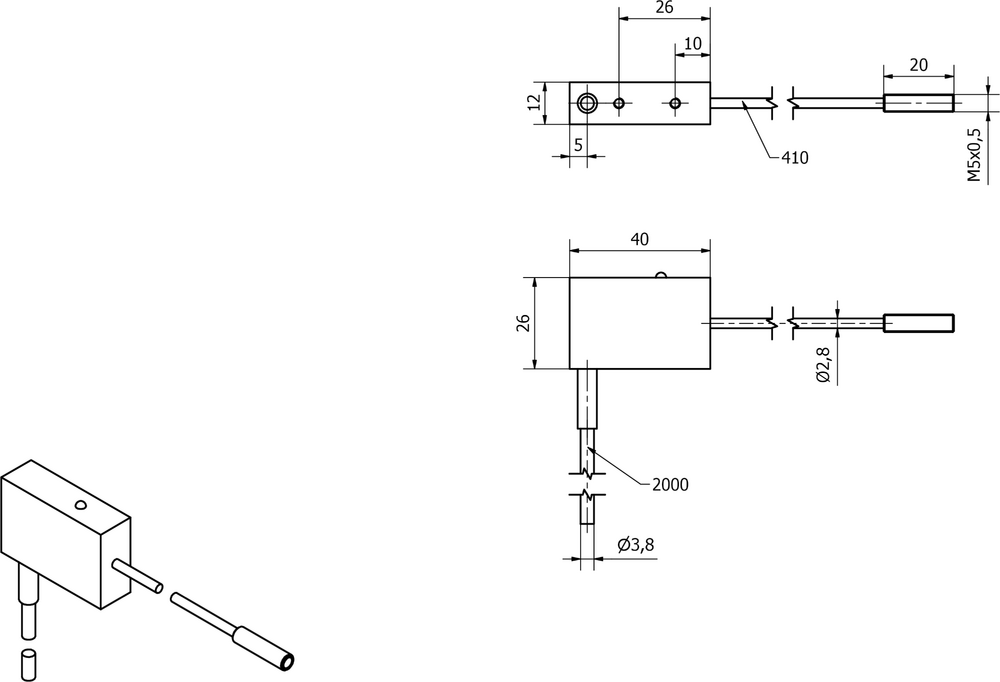

jpgDisegno tecnicoJPG-File, 373 KB
-
dwg2DDWG-File, 251 KB
-
stp3DSTP-File, 32 KB
-

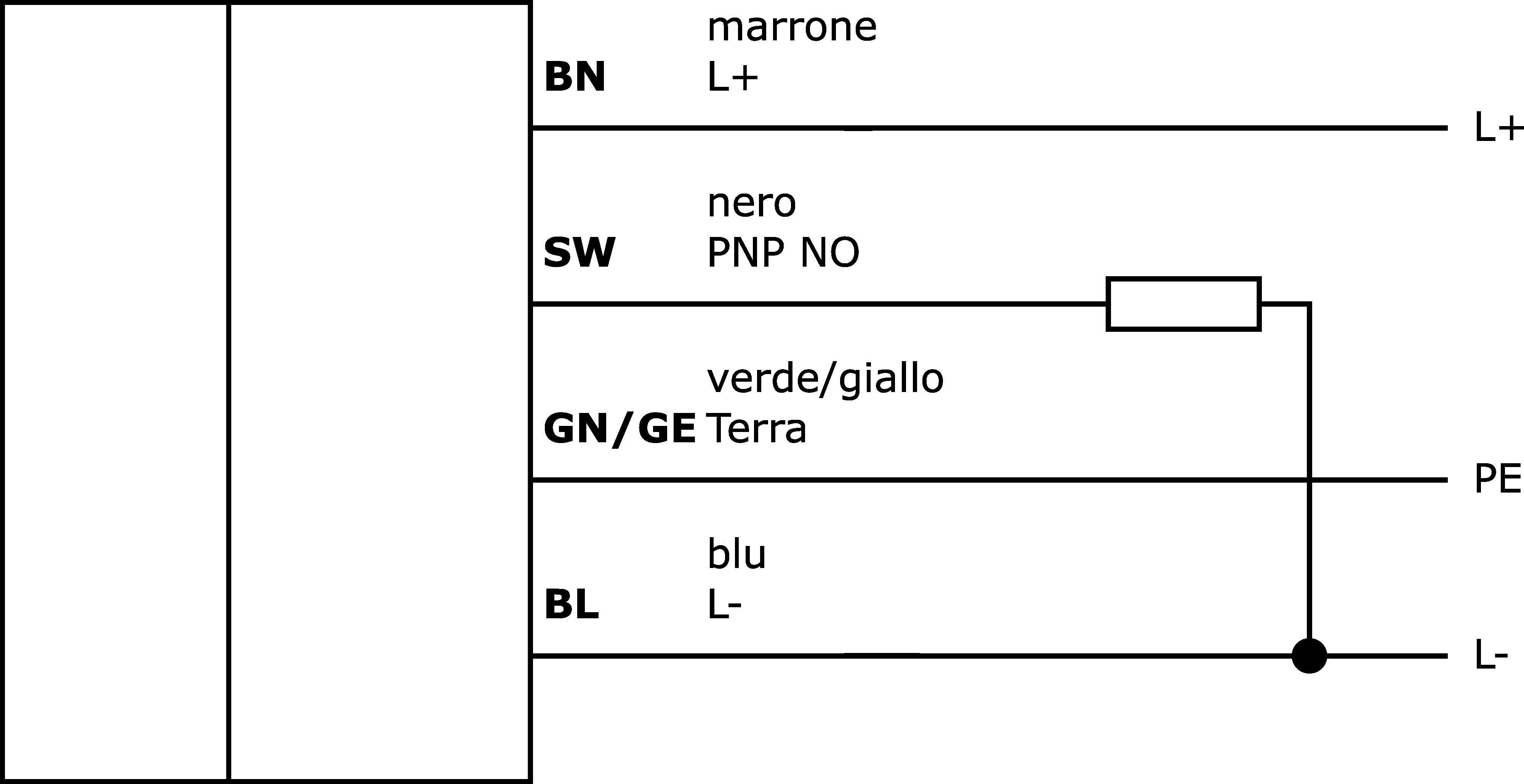

pngSchema di connessione a InternetPNG-File, 10 KB
Conformità del prodotto
-
pdfDichiarazione di conformità UKCAPDF-File, 325 KB
-
pdfConformità dei materialiPDF-File, 407 KB
-
pdfDichiarazione di conformità CEPDF-File, 254 KB
-
pdfDichiarazione di conformità ULPDF-File, 76 KB
-
pdfDichiarazione di conformità CCCPDF-File, 73 KB
-
pdfDichiarazione di conformità CSAPDF-File, 57 KB
Varie
| Classificazione | Classe |
|---|---|
| eClass-7.0 | 27270102 |
| eClass-7.1 | 27270102 |
| eClass-8.0 | 27270102 |
| eClass-9.0 | 27270102 |
| eClass-9.1 | 27270102 |
| ETIM-6.0 | EC002715 |
| ETIM-7.0 | EC002715 |
| Caratteristica | Valore |
|---|---|
| Conforme alla direttiva RoHS | Sì |
| Conforme a REACH | Sì |
| Gruppo di prodotti IPF | 243 Sensori capacitivi (vari) |
| Dimensioni dell'imballaggio | 124 x 28 x 149mm |
| Peso lordo | 108g |
| Numero di tariffa doganale | 85365019 |
| Numero WEEE | 40951076 |
