KB050180
cantidad | precio | ahorros |
---|---|---|
1 | 263,20 € | – |
5 | 255,30 € | 3% / 7,90 € |
10 | 250,04 € | 5% / 13,16 € |
20 | 242,14 € | 8% / 21,06 € |
50 | 231,62 € | 12% / 31,58 € |
Sensores capacitivos - Distancia de conmutación estándar
Los interruptores de proximidad capacitivos son sensores que operan sin contacto. Detectan objetos metálicos y no metálicos, independientemente de que se muevan o no. La distancia de conmutación alcanzable de los equipos depende del material del objeto, de sus dimensiones y de la sensibilidad de respuesta ajustada con un potenciómetro. Los sensores resistentes a las vibraciones se pueden acercar lateral o frontalmente. Los interruptores de proximidad capacitivos se utilizan para la consulta de presencia (p. ej. consulta de estanqueidad), posicionamiento (p. ej. botellas PET), contaje (p. ej. tapas de plástico), consulta del nivel (p. ej. lubricante) o mediciones de la distancia (p. ej. medición de espesores) de materiales sólidos y líquidos.
Datos eléctricos
- Cantidad de salidas de conmutación
- 1
- Ejecución de la función de conmutación
- Contacto NA
- Versión de la conexión eléctrica
- Cable
- Versión de la salida de conmutación
- PNP
- Corriente de conmutación asignada
- 250mA
- Histéresis relativa
- 10%
- A prueba de cortocircuitos
- Sí
- Corriente en vacío
- 10mA
- Diámetro de cable
- 2,8mm
- Ondulación residual
- 5%
- Distancia de conmutación
- 1mm
- Frecuencia de conmutación
- 50Hz
- Caída de tensión
- 2,5V
- Con protección contra la inversión de polaridad
- Sí
- Tensión de servicio (CC)
- 10 - 35V
Datos mecánicos
- Sección del conductor
- 0,14mm²
- Número de hilos
- 4
- Diseño
- Cilindro, rosca
- Longitud de rosca
- 17mm
- Paso de rosca
- 0,5mm
- Longitud de cable
- 2m
- Longitud
- 20mm
- Condición de montaje mecánico para sensor
- enrasado
- Grado de protección (IP)
- IP67
- Material de la superficie activa del sensor
- Plástico (PTFE)
- Material de la carcasa
- Acero inoxidable (V2A)
- Material del revestimiento del cable
- Plástico (PVC)
- Dimensión de la rosca
- M5
Otros datos
- Temperatura ambiente
- -55 - 125°C
- Medio / objeto de referencia
- material con permitividad Ɛr=81
- Consulta del nivel
- Sí
Sistema de montaje para AY000115
Conectores de cable M8, de 3 polos, confeccionables
Conectores de cable M12, de 4 polos, confeccionables
Tubo de protección
Fijación, diseño M5
Convertidores, borne
Conectores de cable M8, de 4 polos, confeccionables
Hojas técnicas
Dibujos
-
jpgDibujo técnicoJPG-archivo, 373 KB
-
dwg2DDWG-archivo, 251 KB
-
stp3DSTP-archivo, 32 KB
-

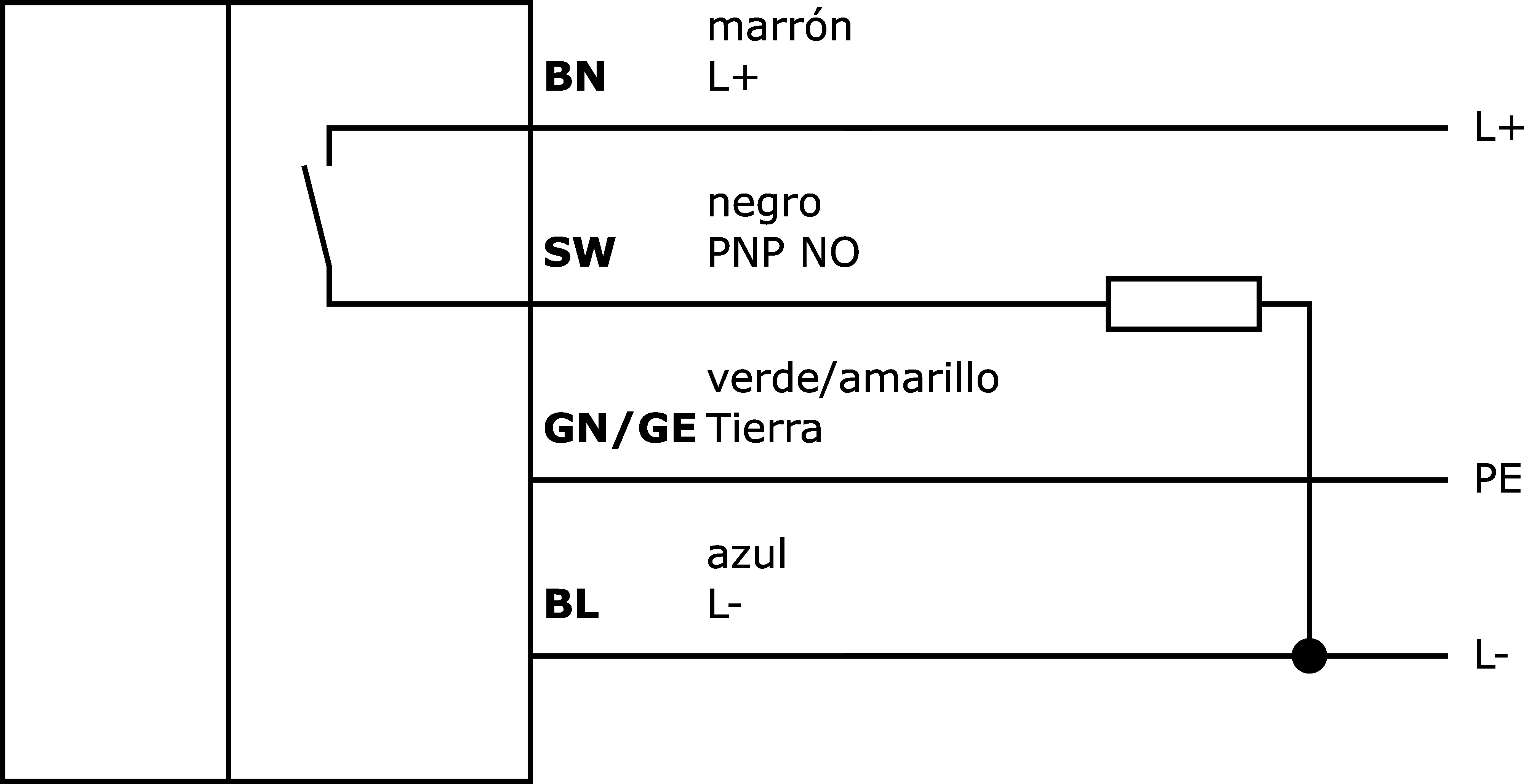

pngEsquema de conexiones InternetPNG-archivo, 10 KB
Conformidad de producto
-
pdfDeclaración de conformidad UKCAPDF-archivo, 325 KB
-
pdfConformidad del materialPDF-archivo, 407 KB
-
pdfDeclaración de conformidad CEPDF-archivo, 254 KB
-
pdfDeclaración de conformidad ULPDF-archivo, 76 KB
-
pdfDeclaración de conformidad CCCPDF-archivo, 73 KB
-
pdfDeclaración de conformidad CSAPDF-archivo, 57 KB
Otros
Clasificación | Clase |
---|---|
eClass-7.0 | 27270102 |
eClass-7.1 | 27270102 |
eClass-8.0 | 27270102 |
eClass-9.0 | 27270102 |
eClass-9.1 | 27270102 |
ETIM-6.0 | EC002715 |
ETIM-7.0 | EC002715 |
Propiedad | Valor |
---|---|
Conforme a RoHS | Sí |
Conforme a REACH | Sí |
Grupo de productos ipf | 243 Sensores capacitivos (diversos) |
dimensiones de embalaje | 124 x 28 x 149mm |
Peso bruto | 108g |
Código arancelario | 85365019 |
WEEE número | 40951076 |
