AY000115
sensor de acessórios, kit de fixação, Metal, junta esférica
Disponível
Sensores capacitivos - Distância de comutação normal
KB050180
| montante | preço | desconto |
|---|---|---|
| 1 | 263,20 € | – |
| 5 | 255,30 € | 3% / 7,90 € |
| 10 | 250,04 € | 5% / 13,16 € |
| 20 | 242,14 € | 8% / 21,06 € |
| 50 | 231,62 € | 12% / 31,58 € |
Disponível
sensor capacitivo, M5x0.5 20long, Flush, Sn: 1, 10-35V DC, -55-125°C, 1x PNP NO, Cabo 2m PVC, IP67, V2A
incluindo 2x Mãe, 1x Chave de fendas
Comparar
Sensores capacitivos - Distância de comutação normal
Os sensores de proximidade capacitivos são sensores sem contacto. Detectam objectos metálicos e não metálicos, independentemente de se moverem ou não. A gama de detecção alcançável dos dispositivos depende do material do objecto, das suas dimensões e da sensibilidade de resposta, que é definida através de um potenciómetro. Os sensores resistentes à vibração podem ser abordados lateralmente ou frontalmente. Os sensores de proximidade capacitivos são utilizados para a detecção de presença (por exemplo, detecção de selagem), posicionamento (por exemplo, garrafas PET), contagem (por exemplo, tampas de plástico), detecção de nível (por exemplo, lubrificante) ou medições de distância (por exemplo, medição de espessura) de materiais sólidos e líquidos.
Outras propriedades
- Temperatura ambiente
- -55 - 125°C
- Meio de referência / objecto
- Material com permissividade Ɛr=81
- Verificação do nível
- Sim
Propriedades eléctricas
- Número de saídas de comutação
- 1
- Execução da função de comutação
- Contacto normalmente aberto (NA)
- Concepção da ligação eléctrica
- Cabo
- Versão de saída de comutação
- PNP
- Corrente nominal de comutação
- 250mA
- Histerese relativa
- 10%
- À prova de curto-circuito
- Sim
- Corrente em vazio
- 10mA
- Diâmetro do cabo
- 2,8mm
- Ondulação residual
- 5%
- Distância de comutação
- 1mm
- Frequência de comutação
- 50Hz
- Queda de tensão
- 2,5V
- Protecção contra polaridade inversa
- Sim
- Tensão de funcionamento (DC)
- 10 - 35V
Propriedades mecânicas
- Secção transversal do condutor
- 0,14mm²
- Número do fio
- 4
- Tipo
- Cilindro, rosca
- Comprimento da rosca
- 17mm
- Passo de linha
- 0,5mm
- Comprimento do cabo
- 2m
- Comprimento
- 20mm
- Condições de instalação mecânica do sensor
- descarga
- Classe de protecção (IP)
- IP67
- Material da superfície activa do sensor
- Plástico (PTFE)
- Material do invólucro
- Aço inoxidável (V2A)
- Material da bainha do cabo
- Plástico (PVC)
- Dimensão da rosca
- M5
Pode encontrar acessórios para KB050180
nestes grupos de produtos:
Sistema de montagem para AY000115
Conectores de cabo M8 de 3 pinos acopláveis em campo
Conectores de cabo M12 de 4 pinos acopláveis no terreno
Bainha
Desenho do material de fixação M5
Disponível
Inversores - terminal
Conectores de cabo M8 de 4 pinos acopláveis em campo
Fichas de dados
-
pdfFicha de dados do produtoPDF-ficheiro, 74 KB
-
pdfFolha de dados automáticaPDF-ficheiro, 632 KB
Desenhos
-
jpgDesenho técnicoJPG-ficheiro, 373 KB
-
dwg2DDWG-ficheiro, 251 KB
-
stp3DSTP-ficheiro, 32 KB
-

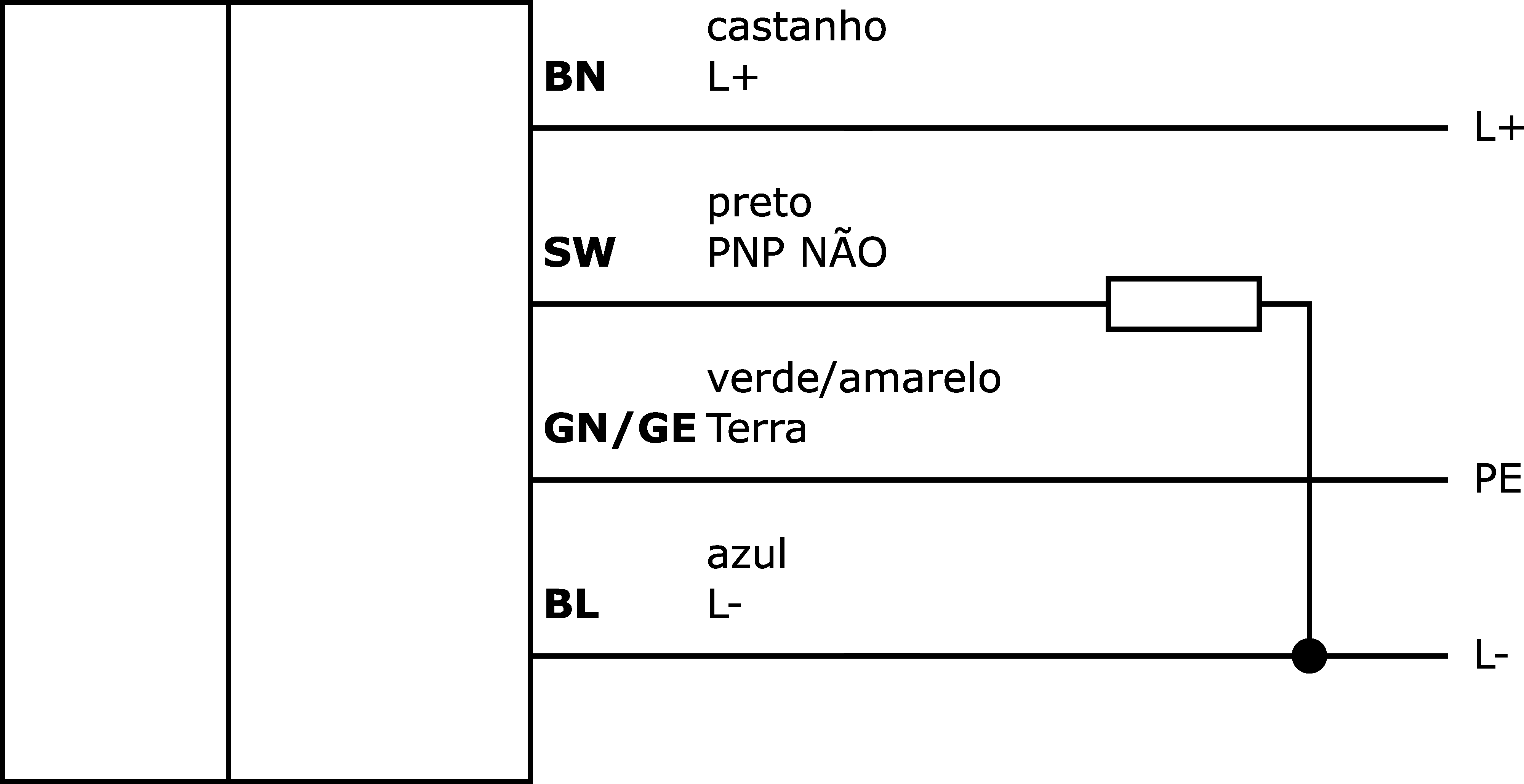

pngEsquema de ligação InternetPNG-ficheiro, 10 KB
Conformidade do produto
-
pdfDeclaração de Conformidade UKCAPDF-ficheiro, 325 KB
-
pdfConformidade dos materiaisPDF-ficheiro, 407 KB
-
pdfDeclaração de Conformidade CEPDF-ficheiro, 254 KB
-
pdfDeclaração de conformidade ULPDF-ficheiro, 76 KB
-
pdfDeclaração de Conformidade CCCPDF-ficheiro, 73 KB
-
pdfDeclaração de conformidade CSAPDF-ficheiro, 57 KB
Diversos
| Classificação | Classe |
|---|---|
| eClass-7.0 | 27270102 |
| eClass-7.1 | 27270102 |
| eClass-8.0 | 27270102 |
| eClass-9.0 | 27270102 |
| eClass-9.1 | 27270102 |
| ETIM-6.0 | EC002715 |
| ETIM-7.0 | EC002715 |
| Imóveis | Valor |
|---|---|
| Conformidade com RoHS | Sim |
| Em conformidade com o REACH | Sim |
| Grupo de produtos IPF | 243 sensores capacitivos (diversos) |
| dimensões da embalagem | 124 x 28 x 149mm |
| Peso bruto | 108g |
| Número da pauta aduaneira | 85365019 |
| Número WEEE | 40951076 |
