Pulsante incorporato - Capacitivo

KY180120

KY180120
Prezzo di listino
71,90 €
Quantità Prezzo Risparmio
1 71,90 € –
5 69,74 € 3% / 2,16 €
10 68,31 € 5% / 3,60 €
20 66,15 € 8% / 5,75 €
50 63,27 € 12% / 8,63 €
Su richiesta
Sensore capacitivo, pulsante, M18x1, Ø 22/28,5 mm, lunghezza 30, 10-35 V CC, -40-60°C, PNP, NO, statico, connettore cavo M12 a 5 pin, IP67, PC VA/plastica, LED rosso/verde
Incluso Madre

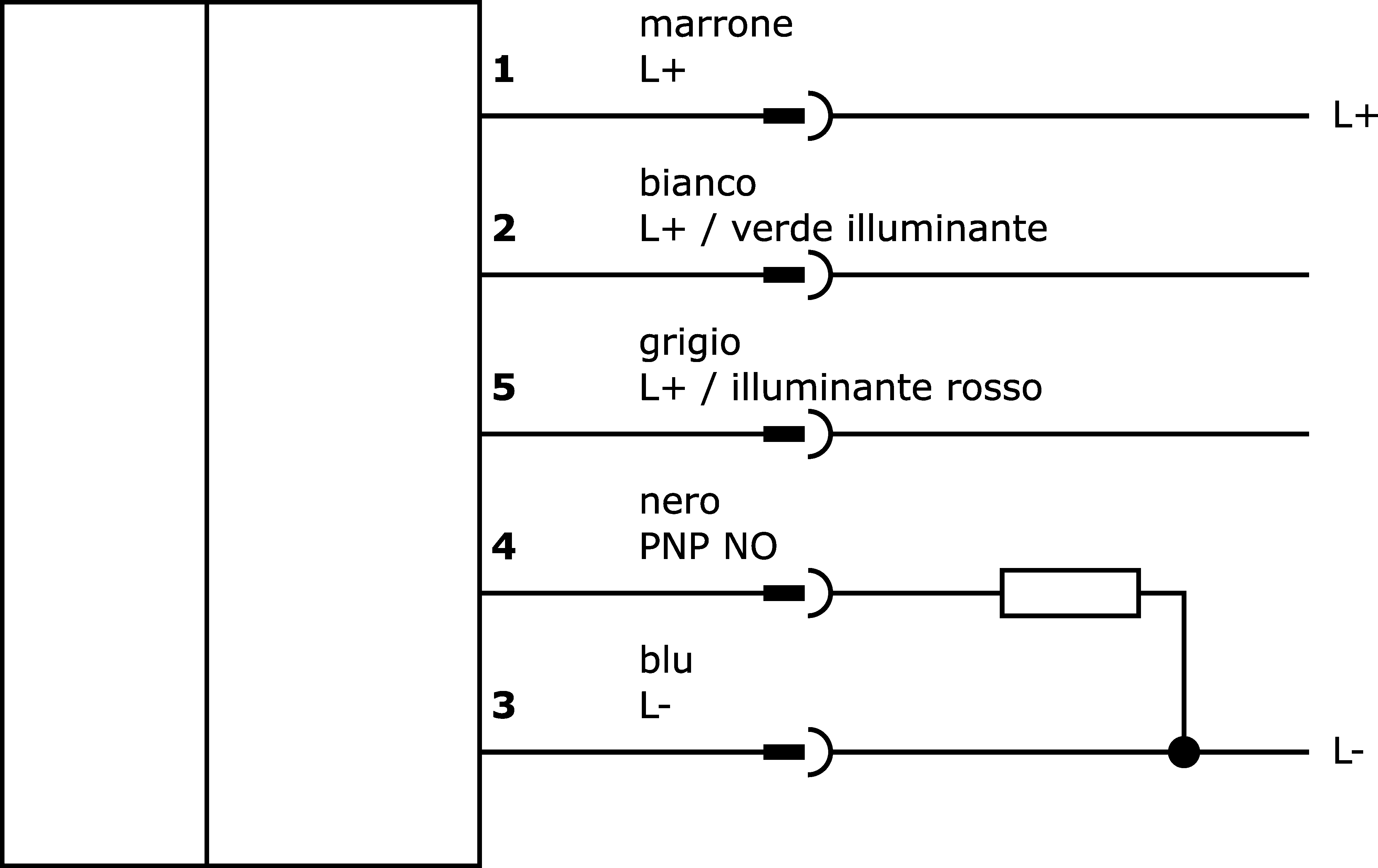

Schema di collegamento
Schizzo dimensionale
Modello 3D
Confronto

Pulsante incorporato - Capacitivo

Questo pulsante è un elemento di azionamento manuale che può essere facilmente installato in fori di montaggio con un diametro di 22,05 mm e può quindi essere sostituito ai pulsanti meccanici esistenti. Per il fissaggio si utilizza la filettatura integrata (M18x1) e il dado in dotazione. L'alloggiamento è in acciaio inox (1.4305), mentre la superficie di azionamento è in policarbonato. Il pulsante è classificato secondo la classe di protezione IP67; le superfici esterne sono addirittura conformi alla classe di protezione IP69k se installate con guarnizioni adeguate. Toccando il pulsante con un dito si attiva l'uscita di commutazione; non appena il pulsante viene rilasciato, l'uscita di commutazione ritorna allo stato originale. Il dispositivo è dotato di due LED ad anello (rosso/verde) che possono essere controllati separatamente.

Altre proprietà

Temperatura ambiente
-40 - 60°C

Proprietà elettriche

Esecuzione della funzione di commutazione
Contatto NO (NO)
Progettazione del collegamento elettrico
Connettore per cavo M12
Progettazione dell'uscita di commutazione
PNP
Corrente di commutazione nominale
200mA
Corrente a vuoto
50mA
Numero di pali
5
Comportamento di commutazione dell'uscita
Statico
Display
Display a LED come anello frontale
Protezione da cortocircuito, Protezione dall'inversione di polarità
Tensione di esercizio
Collegamento elettrico

Proprietà meccaniche

Design
rotondo
Lunghezza della filettatura
14,85mm
Passo del filo
1mm
Lunghezza del cavo
0,3m
Lunghezza
29,35mm
Diametro del foro
22,5mm
Coppia massima di serraggio
1Nm
Tipo di montaggio
Filo del contatore
Classe di protezione (IP)
IP67
Materiale della superficie attiva del sensore
Plastica (PC)
Materiale dell'alloggiamento
Acciaio inox 1.4305
Dimensione del filo
M18
Dimensioni
