Einbautaster - Kapazitiv
KY180120
| Menge | Preis | Ersparnis |
|---|---|---|
| 1 | 71,90 € | – |
| 5 | 69,74 € | 3% / 2,16 € |
| 10 | 68,31 € | 5% / 3,60 € |
| 20 | 66,15 € | 8% / 5,75 € |
| 50 | 63,27 € | 12% / 8,63 € |
Auf Anfrage
Sensor kapazitiv, Drucktaster, M18x1, Ø 22/28,5mm, 30 lang, 10-35V DC, -40-60°C, PNP, NO, statisch, M12-Kabelstecker 5polig, IP67, VA/Kunststoff PC, LED rot/grün
Inklusive 1x Mutter
Vergleichen
Einbautaster - Kapazitiv
Bei diesem Taster handelt es sich um ein manuelles Betätigungselement, das in Montagebohrungen mit Durchmesser 22,05mm problemlos installiert und so auch gegen vorhandene mechanische Taster ausgetauscht werden kann. Zur Befestigung dient das integrierte Gewinde (M18x1) sowie die mitgelieferte Mutter. Das Gehäuse besteht aus Edelstahl (1.4305), die Betätigungsfläche aus Polycarbonat. Der Taster ist nach Schutzart IP67 klassifiziert, Die Außenflächen entsprechen sogar der Schutzart IP69k, wenn die Installation mit passenden Dichtungen erfolgt. Bei Berührung des Tasters mit einem Finger wird der Schaltausgang aktiv, sobald der Taster losgelassen wird, kehrt der Schaltausgang in seinen ursprünglichen Zustand zurück. Das Gerät ist mit zwei Ring-LEDs (rot / grün) ausgestattet, die getrennt ansteuerbar sind.
Elektrische Eigenschaften
- Ausführung der Schaltfunktion
- Schließer (NO)
- Ausführung des elektrischen Anschlusses
- Kabelstecker M12
- Ausführung des Schaltausgangs
- PNP
- Bemessungsschaltstrom
- 200mA
- Kurzschlussfest
- Ja
- Leerlaufstrom
- 50mA
- Polzahl
- 5
- Schaltverhalten des Ausgangs
- statisch
- Verpolungssicher
- Ja
- Betriebsspannung (DC)
- 10 - 35V
- Anzeige
- LED-Anzeige
Mechanische Eigenschaften
- Bauform
- rund
- Gewindelänge
- 14,85mm
- Gewindesteigung
- 1mm
- Kabellänge
- 0,3m
- Länge
- 29,35mm
- Lochdurchmesser
- 22,5mm
- Maximales Anzugsmoment
- 1Nm
- Montageart
- Kontergewinde
- Schutzart (IP)
- IP67
- Werkstoff der aktiven Fläche
- Kunststoff (PC)
- Werkstoff des Gehäuses
- Edelstahl 1.4305
- Gewindemaß
- M18
Sonstige Eigenschaften
- Umgebungstemperatur
- -40 - 60°C
- Mit Frontring
- Ja
Finden Sie Zubehör für KY180120
in diesen Produktgruppen:
Kabeldosen M12 5adrig mit Schirm
Kabeldosen M12 5polig konfektionierbar
Datenblätter
Zeichnungen
-
jpgTechnische ZeichnungJPG-Datei, 282 KB
-
dwg2DDWG-Datei, 246 KB
-
stp3DSTP-Datei, 686 KB
-

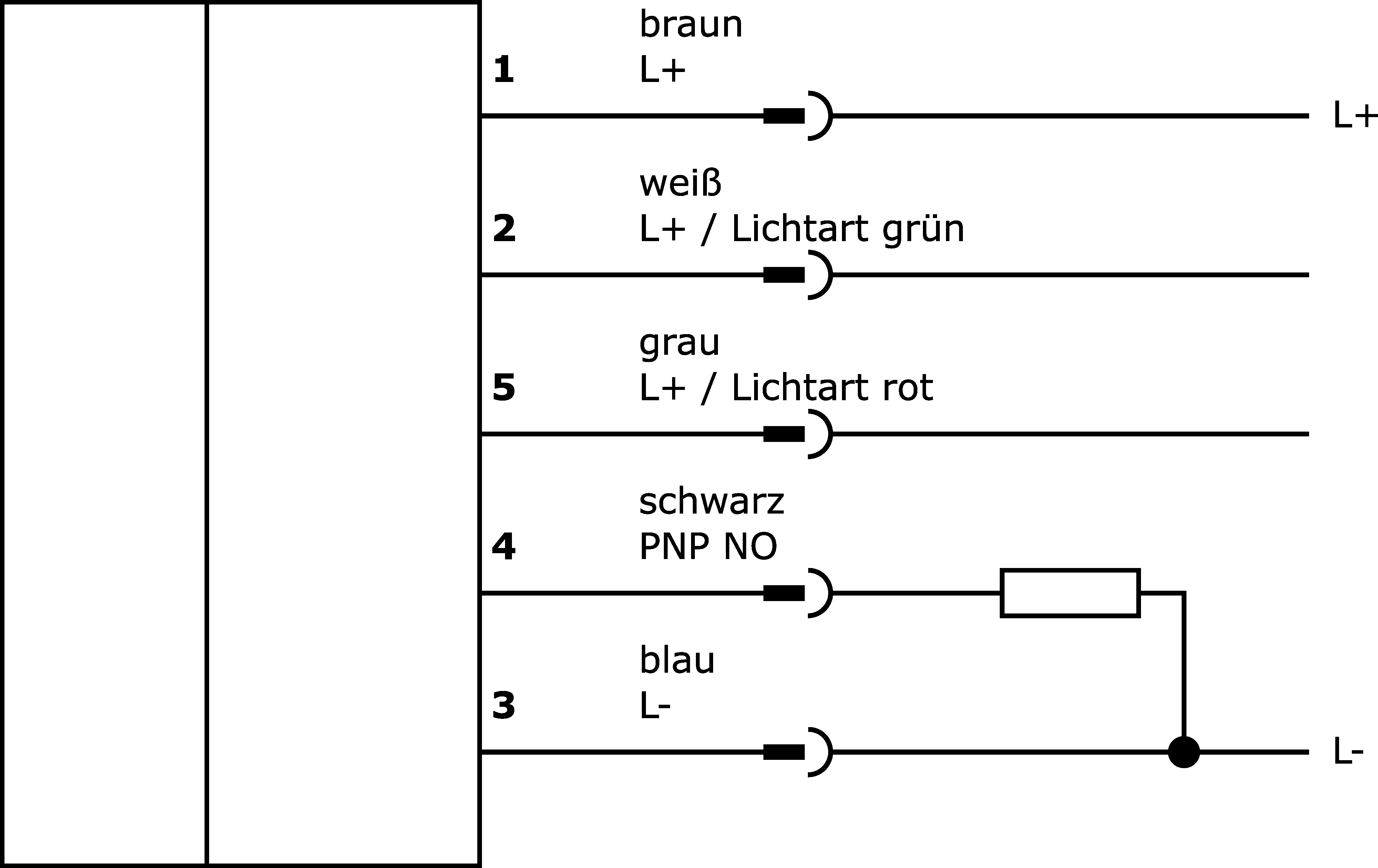

pngAnschlussbild InternetPNG-Datei, 9,2 KB
Produktkonformität
| Klassifizierung | Klasse |
|---|---|
| eClass-7.0 | 27371228 |
| eClass-7.1 | 27371228 |
| eClass-8.0 | 27371228 |
| eClass-9.0 | 27371228 |
| eClass-9.1 | 27371228 |
| ETIM-6.0 | EC001028 |
| ETIM-7.0 | EC001028 |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| REACH-konform | Ja |
| IPF Produktgruppe | 690 Sensoren diverses |
| Verpackungsmaße | 43 x 43 x 105mm |
| Bruttogewicht | 79g |
| Zolltarifnummer | 85365019 |
| WEEE-Nummer | 40951076 |
