Sensori ottici - Griglia luminosa

OYL41176

OYL41176
Prezzo di listino
432,50 €
Quantità Prezzo Risparmio
1 432,50 € –
5 419,53 € 3% / 12,98 €
10 410,88 € 5% / 21,63 €
20 397,90 € 8% / 34,60 €
50 380,60 € 12% / 51,90 €
Su richiesta
Griglia luminosa, 600x41x9mm, altezza di campo 400, risoluzione 40mm, Sn: 0,3-5m, 10-30V DC, contatto relè NO/NC, connettore M8 4-pin/4-pin, IP65, alluminio+plastica, con fissaggio a staffa
Incluso Trasmettitore e ricevitore

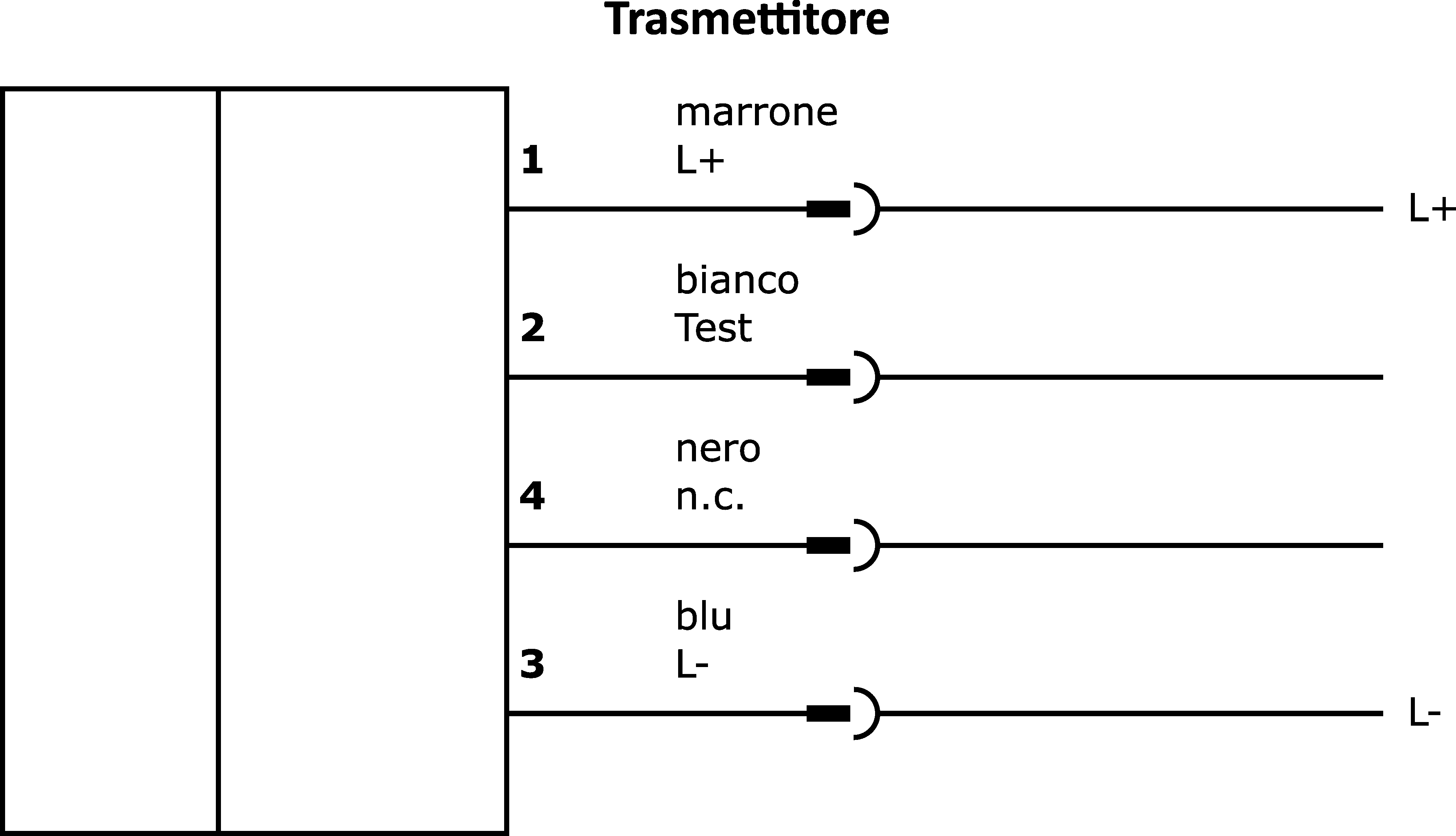

Schema di collegamento
Schizzo dimensionale
Modello 3D
Confronto

Sensori ottici - Griglia luminosa

Le griglie luminose multifunzionali sono barriere luminose in cui sono integrati diversi fasci. Se un solo raggio viene interrotto, l'uscita di commutazione del ricevitore cambia il suo stato. Questi dispositivi sono utilizzati quando un sensore fotoelettrico standard con un solo raggio non è sufficiente. Sono disponibili dispositivi con distanze dei raggi di 20, 40, 60 o 120 mm e diverse altezze di campo. La logica fuzzy integrata regola automaticamente la potenza di trasmissione.

Altre proprietà

Gamma di funzioni
Oscuramento, Codifica del fascio
Temperatura ambiente
-25 - 55°C

Proprietà elettriche

Numero di uscite di contatto con funzione di segnalazione
1
Risoluzione
40mm
Esecuzione della funzione di commutazione
Contatto normalmente chiuso/normalmente aperto
Progettazione del collegamento elettrico
Connettore a spina M8
Progettazione dell'uscita di commutazione
Contatto relè
Corrente di commutazione nominale
100mA
Ricevitore di corrente a circuito aperto
60mA
Trasmettitore di corrente a circuito aperto
60mA
Ricevitore del numero di palo
4
Trasmettitore del numero di polo
4
Tempo di risposta
220ms
Distanza di commutazione
300 - 5.000mm
Classe di protezione
III
Protezione da cortocircuito, Protezione dall'inversione di polarità

Proprietà meccaniche

Larghezza
9mm
Altezza del campo
400mm
Altezza
600mm
Lunghezza
40,75mm
Tipo di montaggio
Fissaggio con capocorda/vite
Classe di protezione (IP)
IP65
Materiale della superficie attiva del sensore
Plastica
Materiale dell'alloggiamento
Alluminio

Proprietà ottiche

Distanza del fascio
40mm
Numero di travi
11
Lunghezza d'onda del sensore
880nm
Trova gli accessori per OYL41176 in questi gruppi di prodotti:
