VK50F003

VK50F003
Prezzo di listino
18,90 €
Su richiesta
Cavo di collegamento, 5 m, spina valvola tipo A a 2 poli + PE, estremità libera del cavo, 3x0,75 mm², angolato, PUR (poliuretano), Ø5,7 mm, 30VAC/DC, -30-90°C, IP67, resistente alla catena di trascinamento e alla torsione, oli e lubrificanti di raffreddamento, area di saldatura, senza silicone, LED, diodo transilico

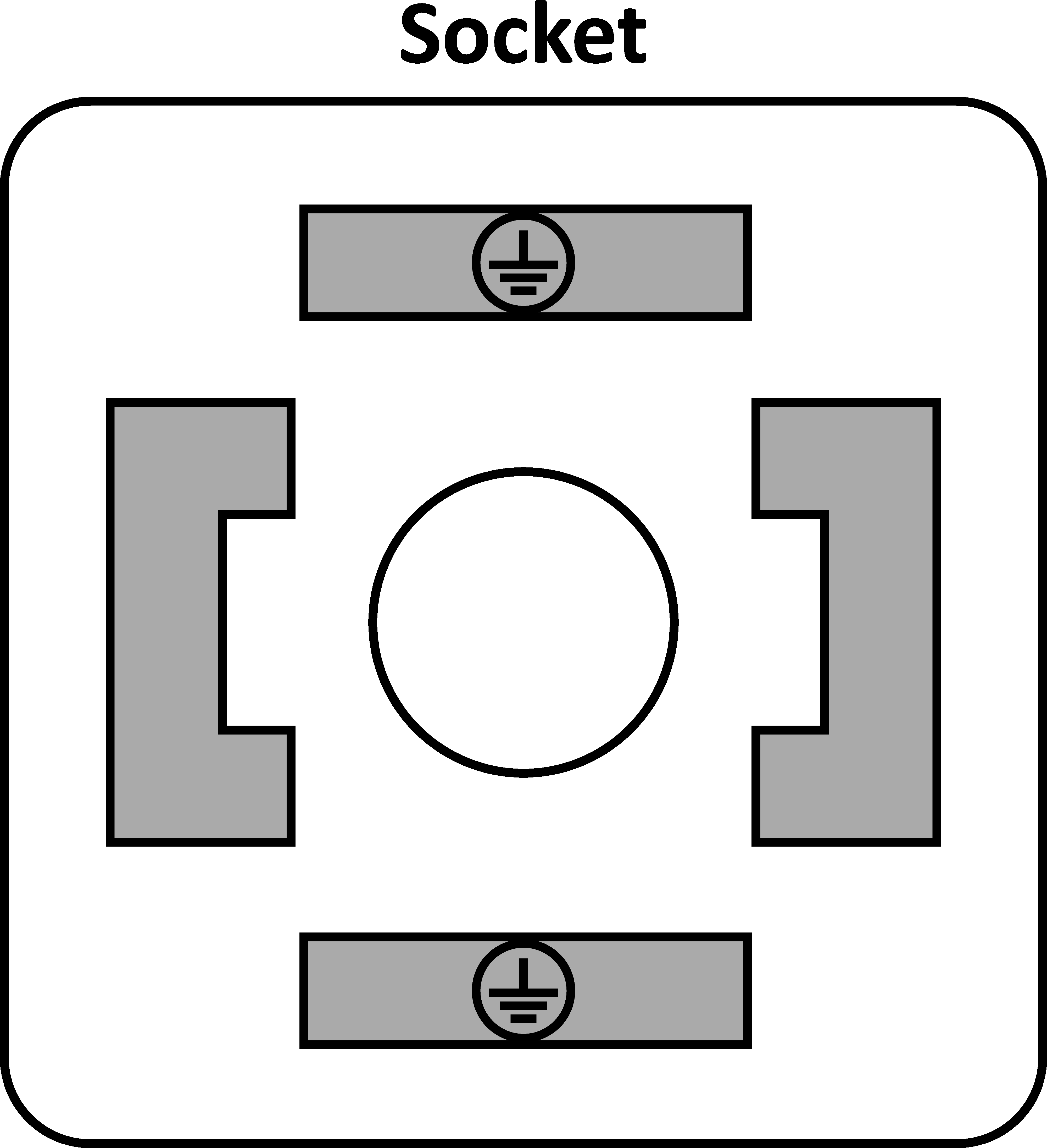

Schema di collegamento
Schizzo dimensionale
Confronto

Tecnologia di connessione - Prese / spine per cavi assemblate su un lato

Le prese a cavo ipf sono utilizzate principalmente per stabilire il collegamento elettrico dei sensori. Sono caratterizzate da un design robusto, nelle più alte classi di protezione (IP67 | IP68 | IP69K) e con schermatura a 360° su richiesta. Con le seguenti caratteristiche: compatibili con il bus, adatte a catene di trascinamento e robot, resistenti all'olio e alle sostanze chimiche, resistenti alle scintille di saldatura, resistenti ai detergenti o alla pulizia ad alta pressione e a getto di vapore, l'intervallo di temperatura esteso fino a +230°C, la tecnologia di connessione rapida o le speciali proprietà di trasmissione dei dati, le prese a cavo soddisfano tutti i requisiti della tecnologia di automazione.

Altre proprietà

Ritardante di fiamma
secondo EN 60332-2-2
Adatto per catene di trascinamento, Area di saldatura

Proprietà elettriche

Tipo di contatto a spina Connessione A
Femmina (presa)
Versione di collegamento elettrico A
Otturatore tipo A
Collegamento elettrico versione B
Estremità libera del cavo
Numero di poli di collegamento A
3
Capacità di carico attuale
10A
Display
Display a LED
Tensione di esercizio
30VAC(50Hz) | 30VDC
Collegamento elettrico
3-core 5m

Proprietà meccaniche

Diametro del cavo
5,7mm
Struttura centrale
42 x 0,15 mm
Sezione del conduttore
0,75mm²
Numero di core
3
Raggio di curvatura (flessibile)
57mm
Raggio di curvatura (rigido)
28,5mm
Lunghezza del cavo
5m
Collegamento di alimentazione del cavo A
angolato
Cicli di piegatura
≥2 milioni di cicli
Classe di protezione (IP)
IP67
Cicli di torsione
+/-180°/m, ≥ 1 milione di cicli
Materiale del rivestimento di contatto
argento
Materiale dell'alloggiamento
TPU
Materiale della guaina del cavo
Plastica (PUR)
Materiale del corpo della base di contatto
Plastica (PA)
Temperatura esterna ammissibile del cavo, installazione fissa
-40 - 90°C
Temperatura esterna ammissibile del cavo, in movimento
-30 - 90°C
Materiale dei contatti
CuZn
Senza alogeni, Resistente all'idrolisi, Senza LABS, Resistente all'ozono, Senza silicone, Resistente ai raggi UV
Olii, Lubrificanti per il raffreddamento

Proprietà ottiche

Grado di sporcizia
3
Classificazione Classe
eClass-7.0 27279218
eClass-7.1 27279218
eClass-8.0 27279218
eClass-9.0 27060311
eClass-9.1 27060311
ETIM-6.0 EC001855
ETIM-7.0 EC001855
Caratteristica Valore
Conforme alla direttiva RoHS Sì
Conforme a REACH Sì
Compatibile con OzDS Sì
Compatibile con POP Sì
Conforme al TSCA Sì
Gruppo di prodotti IPF 850 prese/spine per cavi (assemblate su un lato)
Dimensioni dell'imballaggio 300 x 250 x 500mm
Peso lordo 259g
Numero di tariffa doganale 85444290
Numero WEEE 40951076
