VK50F003

VK50F003
Cena katalogowa
18,90 €
Na żądanie
Kabel połączeniowy, 5m, wtyczka zaworu typu A 2-pin + PE, wolna końcówka kabla, 3x0,75mm², kątowy, PUR (poliuretan), Ø5,7mm, 30VAC/DC, -30-90°C, IP67, odporny na łańcuch wleczony i skręcanie, oleje i smary chłodzące, obszar spawania, bez silikonu, LED, dioda tranzystorowa

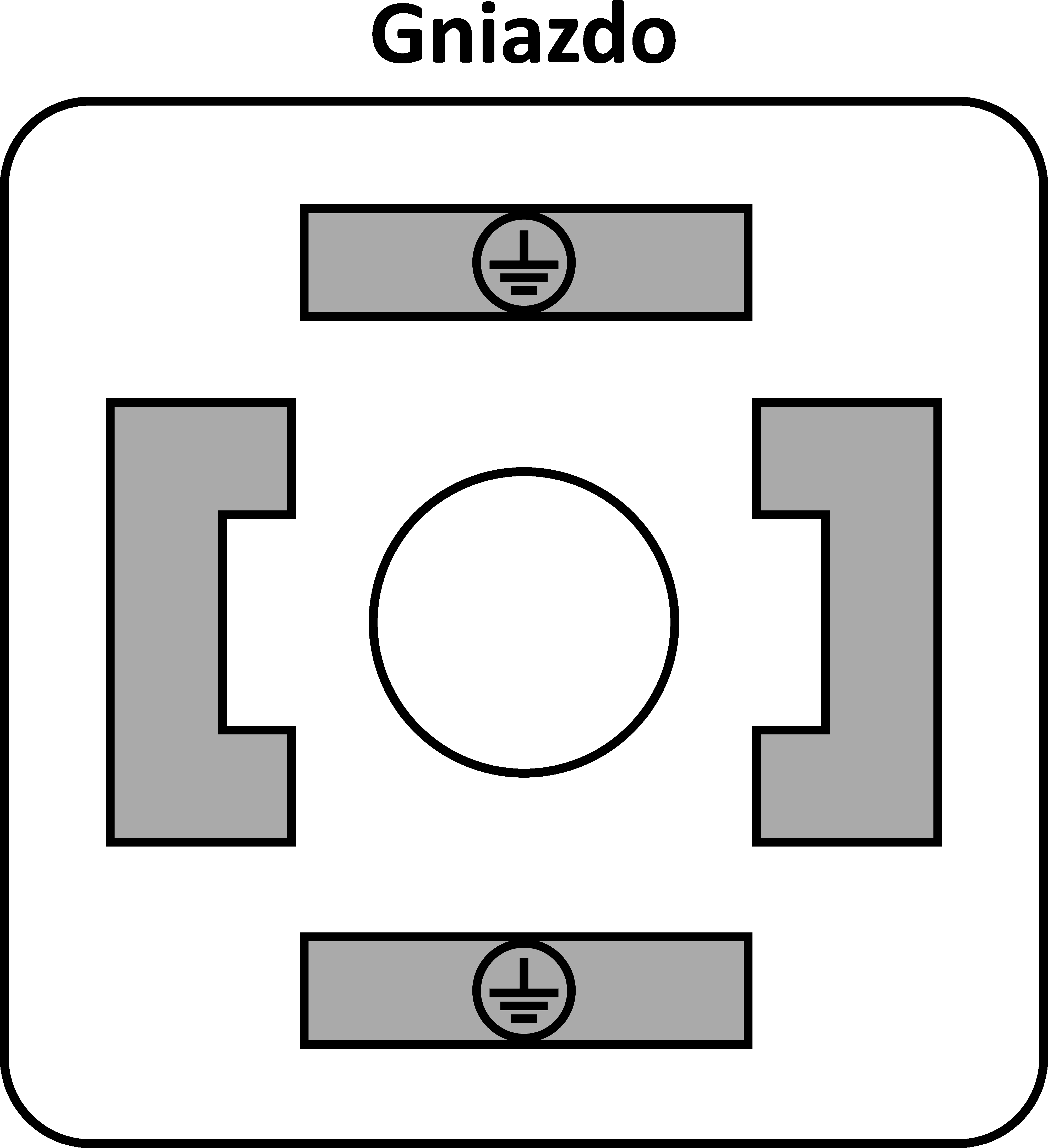

Schemat połączeń
Szkic wymiarowy
Model 3D
Porównaj

Technologia połączeń - Gniazda kablowe / wtyczki montowane z jednej strony

Gniazda kablowe ipf są używane głównie do tworzenia połączeń elektrycznych czujników. Charakteryzują się solidną konstrukcją, najwyższymi klasami ochrony (IP67 | IP68 | IP69K) i na życzenie ekranowaniem 360°. Dzięki następującym właściwościom: kompatybilność z magistralą, odpowiedniość do łańcuchów i robotów, odporność na oleje i chemikalia, odporność na iskry spawalnicze, odporność na środki czyszczące lub czyszczenie wysokociśnieniowe i strumieniem pary, rozszerzony zakres temperatur do +230°C, technologia szybkiego łączenia lub specjalne właściwości transmisji danych, gniazda kablowe spełniają wszystkie wymagania technologii automatyzacji.

Inne właściwości

Ognioodporność
zgodnie z normą EN 60332-2-2
Zastosowania
Nadaje się do łańcuchów wleczonych, Obszar spawania

Właściwości elektryczne

Typ styku wtykowego Połączenie A
Żeński (gniazdo)
Podłączenie elektryczne wersja A
Korek zaworu typu A
Podłączenie elektryczne wersja B
Wolny koniec kabla
Liczba podłączonych biegunów A
3
Aktualna nośność
10A
Wyświetlacz
Wyświetlacz LED
Funkcje ochronne
Napięcie robocze
30VAC (50Hz) | 30VDC
Podłączenie elektryczne
3-żyłowy 5m

Właściwości mechaniczne

Średnica kabla
5,7mm
Struktura rdzenia
42 x 0,15 mm
Przekrój przewodu
0,75mm²
Liczba rdzeni
3
Promień gięcia (elastyczny)
57mm
Promień gięcia (sztywny)
28,5mm
Długość kabla
5m
Złącze zasilania kabla A
kątowy
Cykle gięcia
≥2 miliony cykli
Klasa ochrony (IP)
IP67
Cykle skręcania
+/-180°/m, ≥ 1 milion cykli
Materiał powłoki stykowej
srebro
Materiał obudowy
TPU
Materiał osłony kabla
Tworzywo sztuczne (PUR)
Materiał korpusu podstawy stykowej
Tworzywo sztuczne (PA)
Dopuszczalna temperatura zewnętrzna kabla, instalacja stała
-40 - 90°C
Dopuszczalna temperatura zewnętrzna kabla w ruchu
-30 - 90°C
Materiał styków
CuZn
Właściwości materiału
Bezhalogenowy, Odporny na hydrolizę, Wolny od LABS, Odporny na ozon, Nie zawiera silikonu, Odporny na promieniowanie UV
Odporność środowiskowa
Oleje, Smary chłodzące

Właściwości optyczne

Stopień zabrudzenia
3
Klasyfikacja Klasa
eClass-7.0 27279218
eClass-7.1 27279218
eClass-8.0 27279218
eClass-9.0 27060311
eClass-9.1 27060311
ETIM-6.0 EC001855
ETIM-7.0 EC001855
Cecha Wartość
Zgodność z dyrektywą RoHS Tak
Zgodność z REACH Tak
Zgodność z OzDS Tak
Zgodność z POP Tak
Zgodność z TSCA Tak
Grupa produktów IPF 850 gniazd/wtyków kablowych (montowanych z jednej strony)
Wymiary opakowania 300 x 250 x 500mm
Masa brutto 259g
Numer taryfy celnej 85444290
