Moduli logici - Distributore a Y
VL170122
| Quantità | Prezzo | Risparmio |
|---|---|---|
| 1 | 60,70 € | – |
| 5 | 58,88 € | 3% / 1,82 € |
| 10 | 57,67 € | 5% / 3,04 € |
| 20 | 55,84 € | 8% / 4,86 € |
| 50 | 53,42 € | 12% / 7,28 € |
In magazzino
Modulo logico, 20x43x42mm, OR, 2-gang, 10-30V DC, connettore M12 a 3 pin sul lato sensore, connettore M12 a 3 pin sul lato controllo, IP67, plastica
Confronto
Moduli logici - Distributore a Y
Il collegamento dei segnali digitali direttamente sulla macchina può contribuire a ridurre notevolmente i costi e gli sforzi. Un'applicazione classica è il collegamento di diversi segnali direttamente sul campo. In questo modo si evitano lunghe tratte di cavi tra molti singoli dispositivi, si riduce notevolmente lo sforzo di cablaggio e si riduce la necessità di ingressi di controllo. Tutti i segnali di ingresso dei moduli logici sono visualizzati da LED integrati e sono disaccoppiati elettricamente l'uno dall'altro. In questo modo si evitano in modo affidabile le influenze da un dispositivo all'altro. Le uscite dei moduli sono a prova di sovraccarico e anche il segnale in attesa è indicato da un LED. Oltre ai collegamenti logici dei segnali di ingresso, come AND o OR, sono disponibili anche versioni con controllo della variazione del segnale. I moduli logici ipf sono disponibili per il montaggio su guida top-hat o come moduli da campo. Grazie a questo e alla robusta custodia, caratterizzata da un elevato grado di protezione contro l'ingresso di polvere e acqua, i nostri dispositivi possono essere utilizzati in tutti i settori di macchine, impianti e utensili.
Altre proprietà
- Temperatura ambiente
- -25 - 70°C
Proprietà elettriche
- Numero di ingressi per unità logica
- 2
- Numero di connessioni elettriche Connessione A
- 2
- Numero di connessioni elettriche Connessione B
- 1
- Numero di unità logiche
- 1
- Versione di collegamento elettrico A
- M12
- Collegamento elettrico versione B
- M12
- Corrente di commutazione nominale
- 200mA
- Corrente a vuoto
- 0,1mA
- Logica
- O
- Numero di poli di collegamento A
- 3
- Numero di poli di collegamento B
- 3
- Frequenza di commutazione
- 5.000Hz
- Tensione di esercizio (CC)
- 10 - 30V
- Logica di uscita
- A1 = E1 ∨ E2
- Display
- Display a LED
Proprietà meccaniche
- Larghezza
- 42,5mm
- Altezza
- 20mm
- Lunghezza
- 43,2mm
- Classe di protezione (IP)
- IP67
- Materiale dell'alloggiamento
- Plastica
Trova gli accessori per VL170122
in questi gruppi di prodotti:
Prese per cavi Presa M12 con LED Spina M8 a 3 fili
Prese per cavo M12 a 3 fili
Prese per cavi M12 a 3 fili con LED
Prese per cavi Presa M12 Spina M8 A 3 fili
Prese per cavi Presa M12 Spina M12 4 fili
Connettore per cavo M12 a 4 pin, assemblabile
Prese per cavi Presa M12 con LED Spina M12 a 4 fili
Prese per cavo M12 a 4 pin, assemblabili
Prese per cavi Presa M8 Spina M12 3 fili
Schede tecniche
Disegni
-
jpgDisegno tecnicoJPG-File, 40 KB
-
dwg2DDWG-File, 566 KB
-
stp3DSTP-File, 313 KB
-

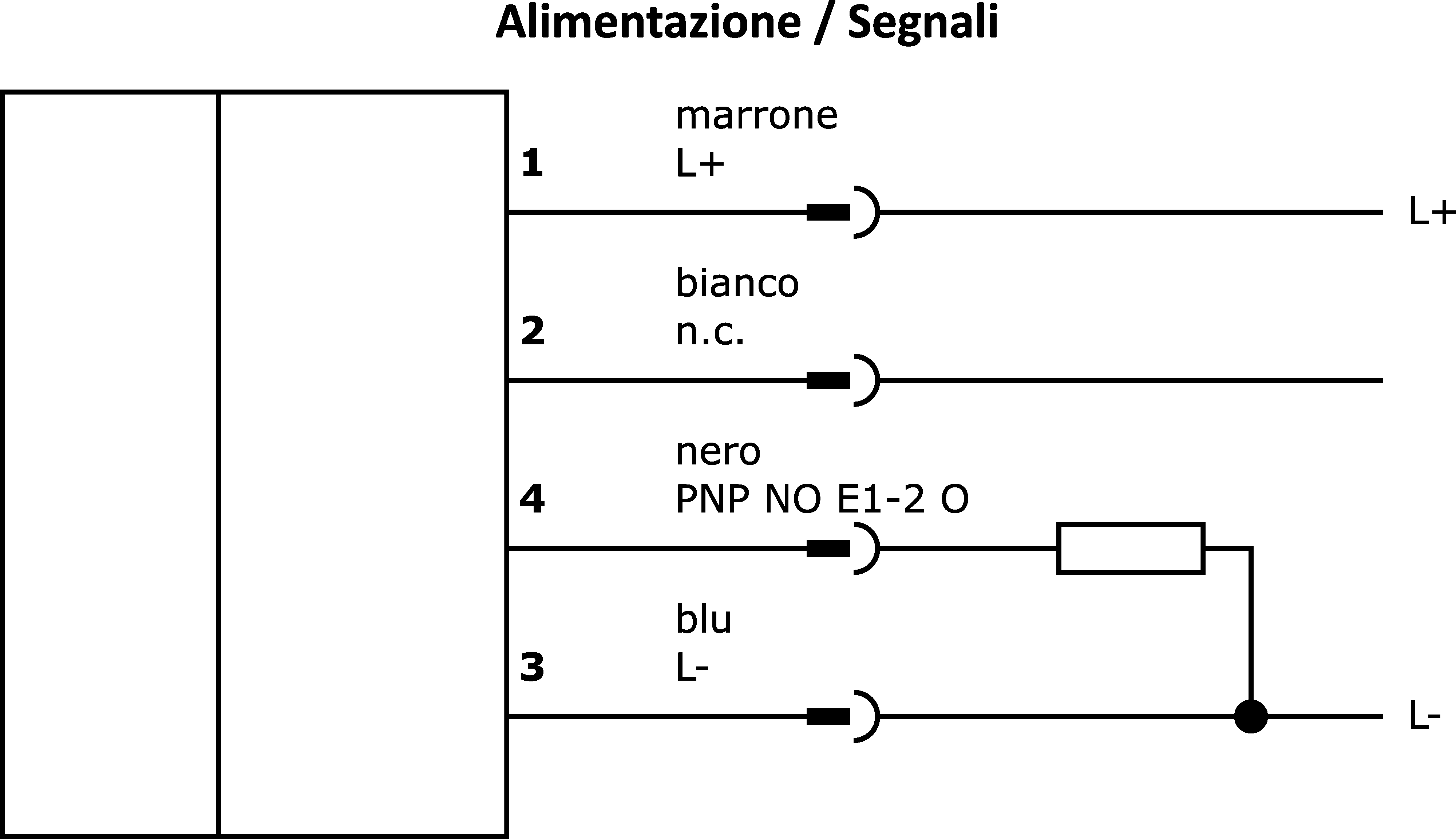

pngSchema di connessione a InternetPNG-File, 36 KB
Conformità del prodotto
-
pdfDichiarazione di conformità UKCAPDF-File, 324 KB
-
pdfConformità dei materialiPDF-File, 406 KB
-
pdfDichiarazione di conformità CEPDF-File, 253 KB
-
pdfDichiarazione di conformità ULPDF-File, 76 KB
-
pdfDichiarazione di conformità CCCPDF-File, 73 KB
-
pdfDichiarazione di conformità CSAPDF-File, 57 KB
Varie
| Classificazione | Classe |
|---|---|
| eClass-7.0 | 27242216 |
| eClass-7.1 | 27242216 |
| eClass-8.0 | 27242216 |
| eClass-9.0 | 27242216 |
| eClass-9.1 | 27242216 |
| ETIM-6.0 | EC001417 |
| ETIM-7.0 | EC001417 |
| Caratteristica | Valore |
|---|---|
| Conforme alla direttiva RoHS | Sì |
| Conforme a REACH | Sì |
| Gruppo di prodotti IPF | 800 Varie |
| Dimensioni dell'imballaggio | 100 x 22 x 120mm |
| Peso lordo | 33g |
| Numero di tariffa doganale | 85365005 |
| Numero WEEE | 40951076 |
